如果没有自己做过移动硬盘,恐怕都不能算是数码电脑爱好者了,既可以获得移动硬盘的便利和大容量,又可以节省很多投资,是DIY爱好者们长做的事情。
最近随着支持M.2 NVMe 硬盘盒的出现,DIY一个 NVMe SSD移动硬盘成为了新的时尚,NVMe SSD具有超高速的读写速度,可以实现快速的文件读取和传输,同时在防震方面比起机械硬盘更具有优势,同时体积小。
NVMe移动硬盘,一改移动硬盘速度慢的印象。而限制移动硬盘速度的,现在变成了接口USB接口规范,毕竟就是最快的USB 3.1 Gen2标准也是10Gbps,好在最近出了最新的USB 3.2规范。
最新这代标准,其中USB 3.2 Gen 2x2,利用了Type-C上下两侧的全部针脚来传输(上一代只利用了其中一侧),所以才实现了传输速率最大化的效果,可达到2000MB/s的传输速度。
目前支持USB 3.2 Gen 2x2的主板很少,好像只有X299等极少的主板支持,难道为了体验下USB Gen 2x2的高速,还必须要花两三千换高端主板吗?当然不必啦,有芯片可以实现这个功能,例如祥硕研发了ASM3242芯片,该芯片的作用是将PCIe 3.0 x4信号转为USB信号,通过USB-C数据线进行传输,速率最高20Gb/s。


所以,即便你的主板不支持USB 3.2 Gen 2x2,如果想要享受USB 3.2 Gen 2x2 的 20Gbps高速传输的话,也可以通过插上PCI-E转接卡来实现。数码配件厂商ORICO奥睿科,最近就推出了这样一款的PCI-E转接卡,有幸拿到了一个来测试一下。

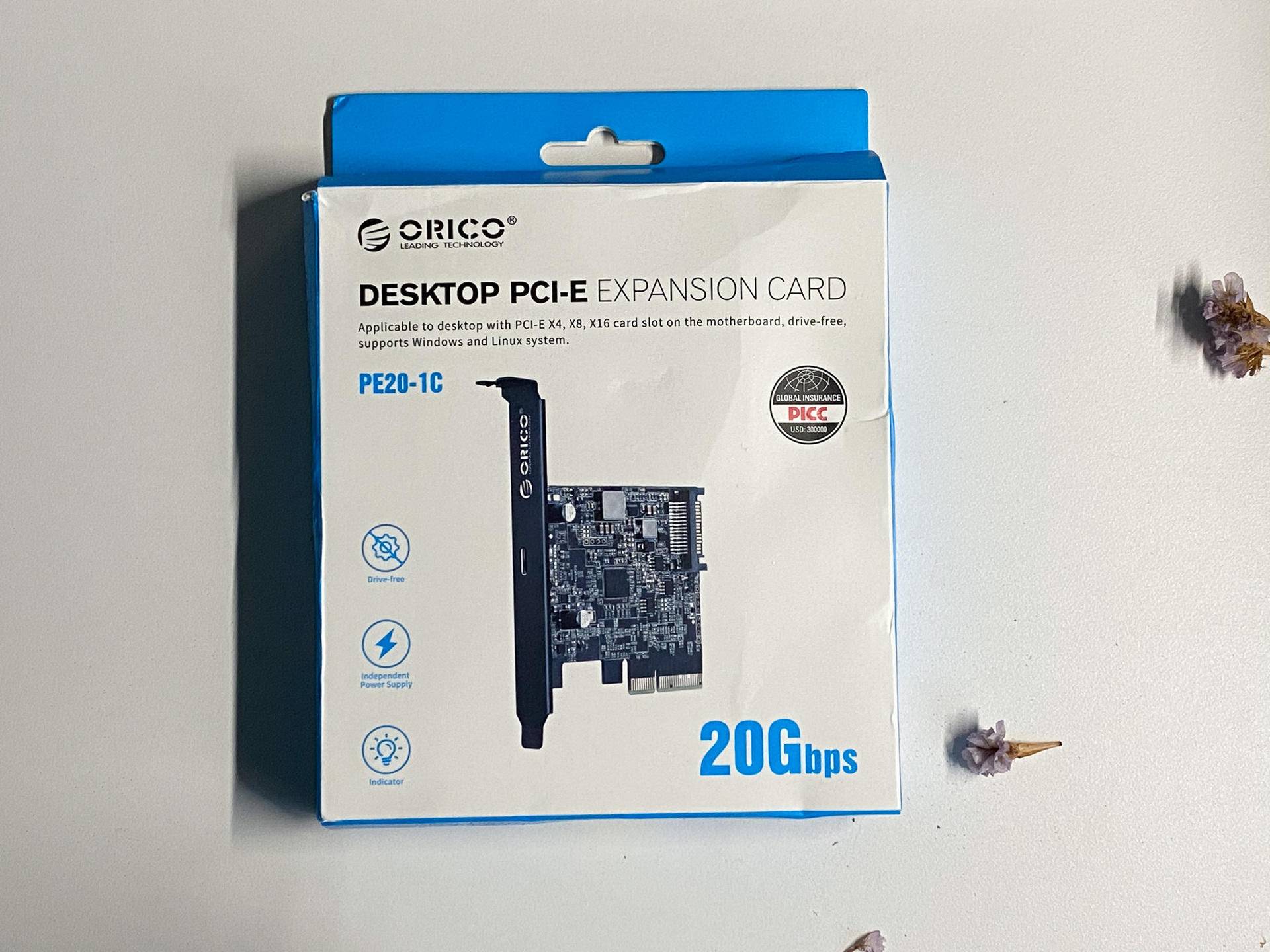

盒子还是ORICO通常的蓝白色调,在盒子背面的说明中,支持PCI-E X4,X8, X16,输出是一个USB 3.2 Type-C接口。传输速率是20Gbps。

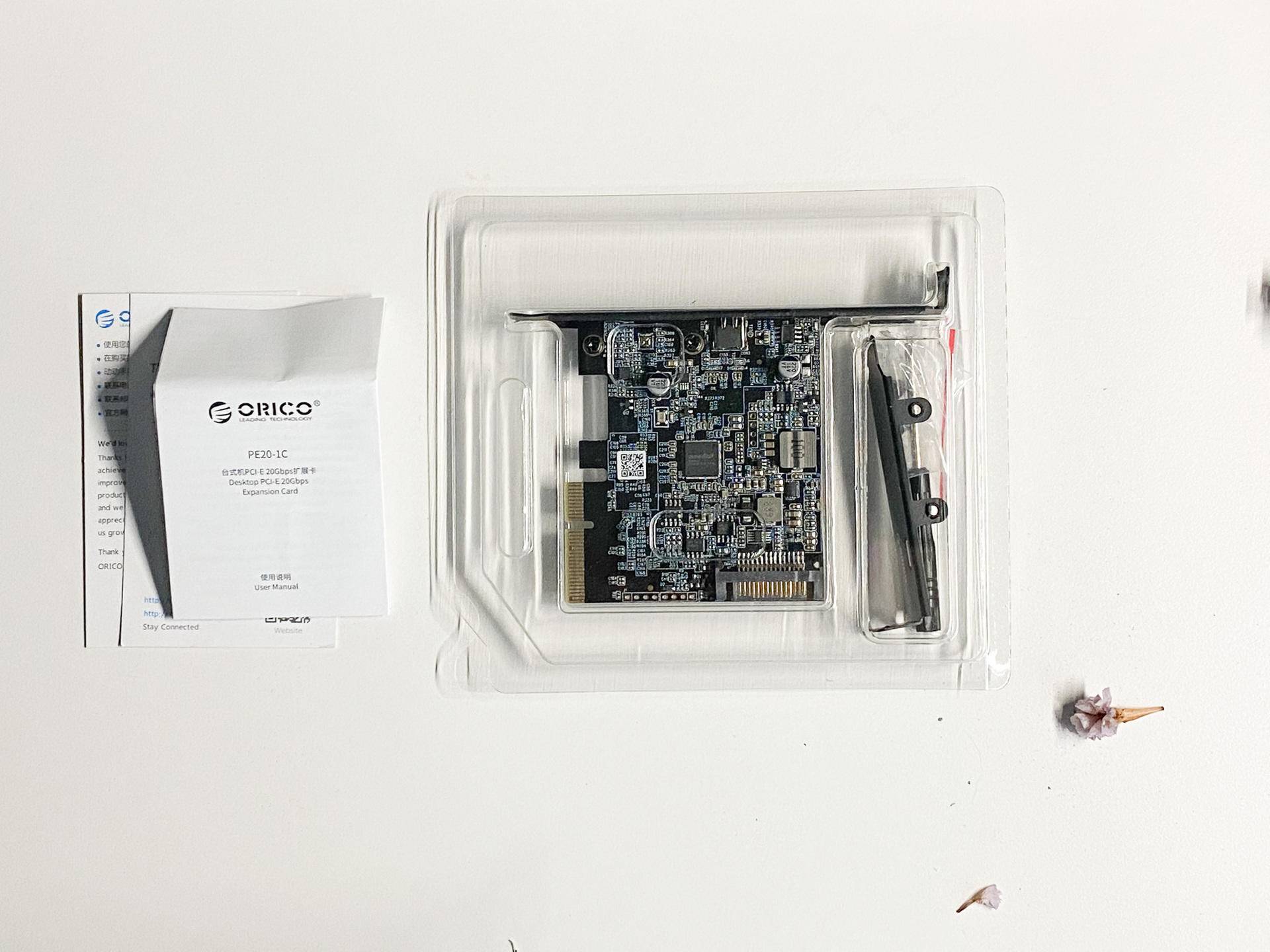

打开盒子取出里面的东西,有说明书质保卡,在透明塑料盒里的就是这款PCI-E转接卡了。

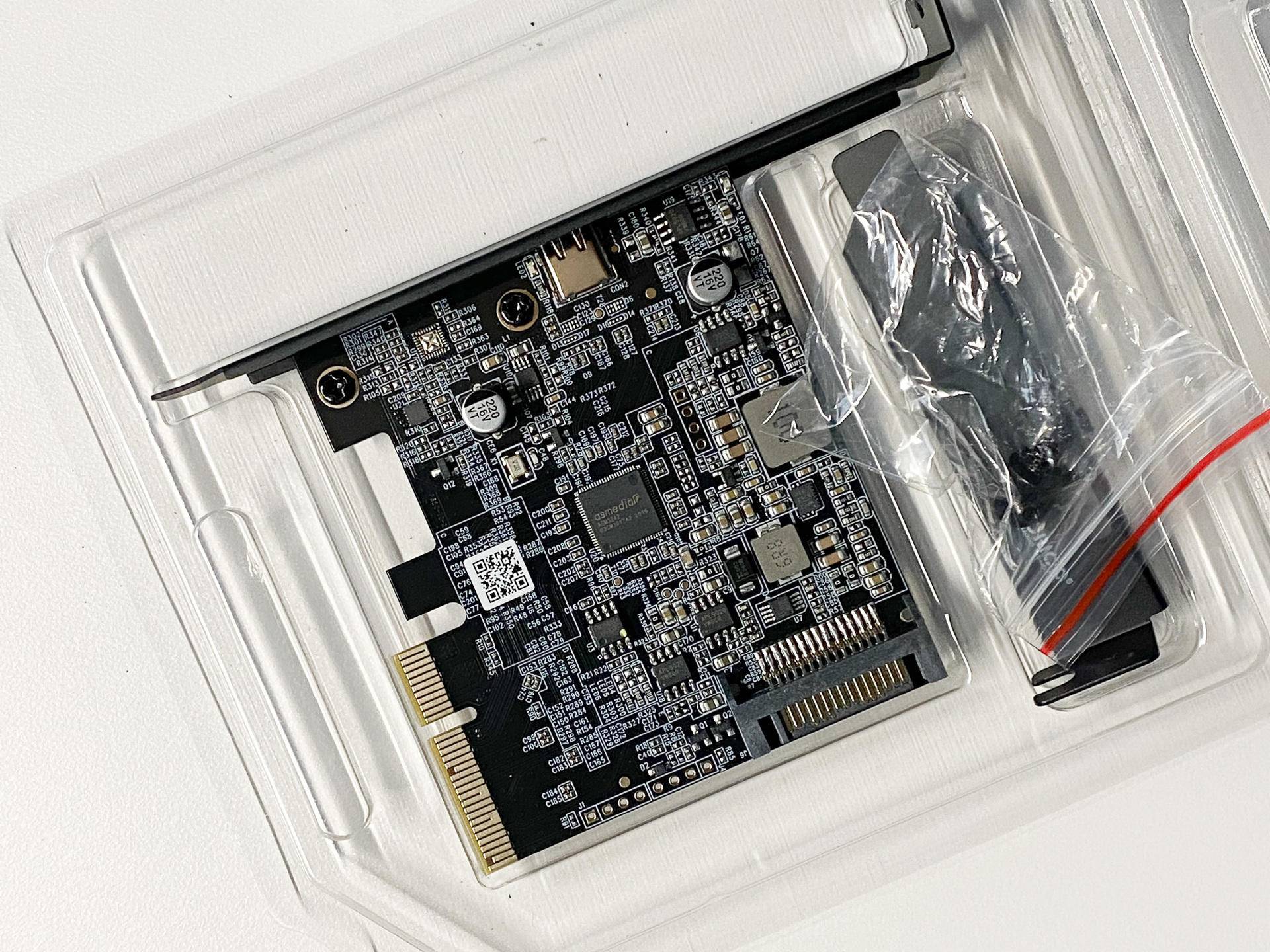

打开透明盒子的盖子,我们看到这块板子了,板子本色规格是PCI-E 3.0X4的,下方是金手指,而上方则有额外的SATA辅助供电。挡板是长挡板,但也附带了一个80mm的短挡板,一把螺丝刀和螺丝。那么可以自己更换为短挡板,就可以安装在小机箱上了。


拉近看看芯片,asmedia,ASM3242,无需质疑的确是的。要提醒大家的是,还有一款ASM3241,有所阉割,上行只能达到16Gbps,大家要注意分辨。

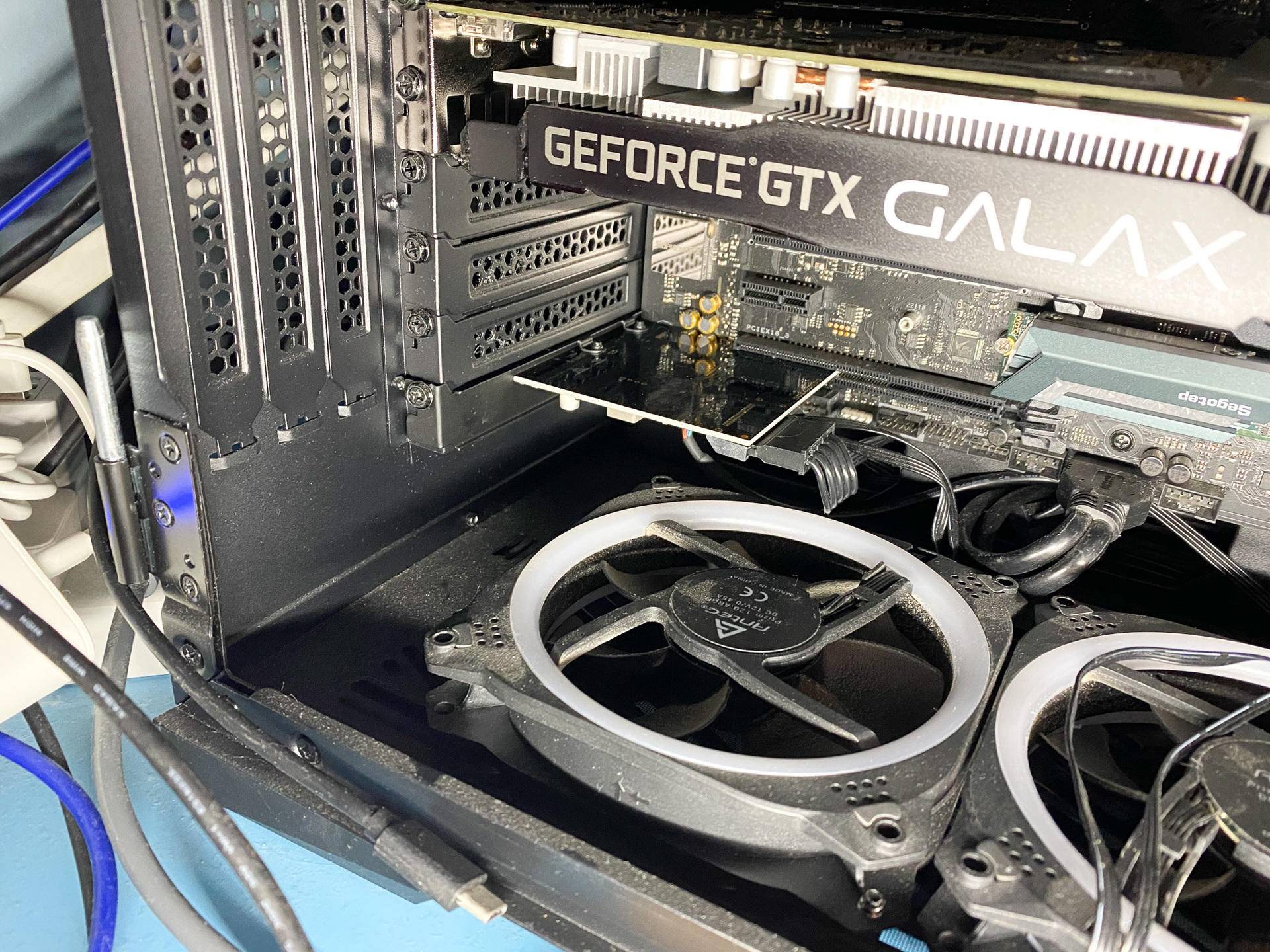

下面就是要将这块PCI-E转接卡插到了电脑的主板PCI-E槽上面,拧开螺丝卸下挡板,将卡插进去就是了。哈哈不好意思,看来我的电脑要清理下了,里面全是灰尘。别王佳,要接好辅助的SATA供电,最新的USB 3.2 Gen 2x2 的Type_C接口规范供电可达100W,所以单从PCI-E卡槽供电供电容量不够,所以,外接供电是需要的。接好后,别忘记还要拧好挡板螺丝固定好。


通电,有蓝色和红色的指示灯,红色的是电源指示灯,蓝色的是通讯指示灯,所以暂时只有红色的电源指示灯亮起。


OK,这个卡槽已经最好了,万事具备,我们来试一下吧。然而,可以跑到这么高速的移动硬盘,恐怕只有NVMe SSD移动硬盘了,而且,要支持USB 3.2 Gen 2x2的移动硬盘,好像很少哎,而且,都价格不菲的。


但是现在的SSD价格还是不贵的,所以,选择一款支持USB 3.2 Gen 2x2的移动硬盘盒,就可以DIY一个超高速移动硬盘了。 ORICO奥睿科就迅速推出了支持USB 3.2 Gen 2x2的移动硬盘盒,支持20Gbps。


在盒子的背面有产品的技术指标,尺寸是115x39.5x22.5mm,铝合金+塑料材质,支持M.2接口NVMe 硬盘, 输出接口是USB 3.2 Gen 2x2 Type-C,传输速率是20Gbps。

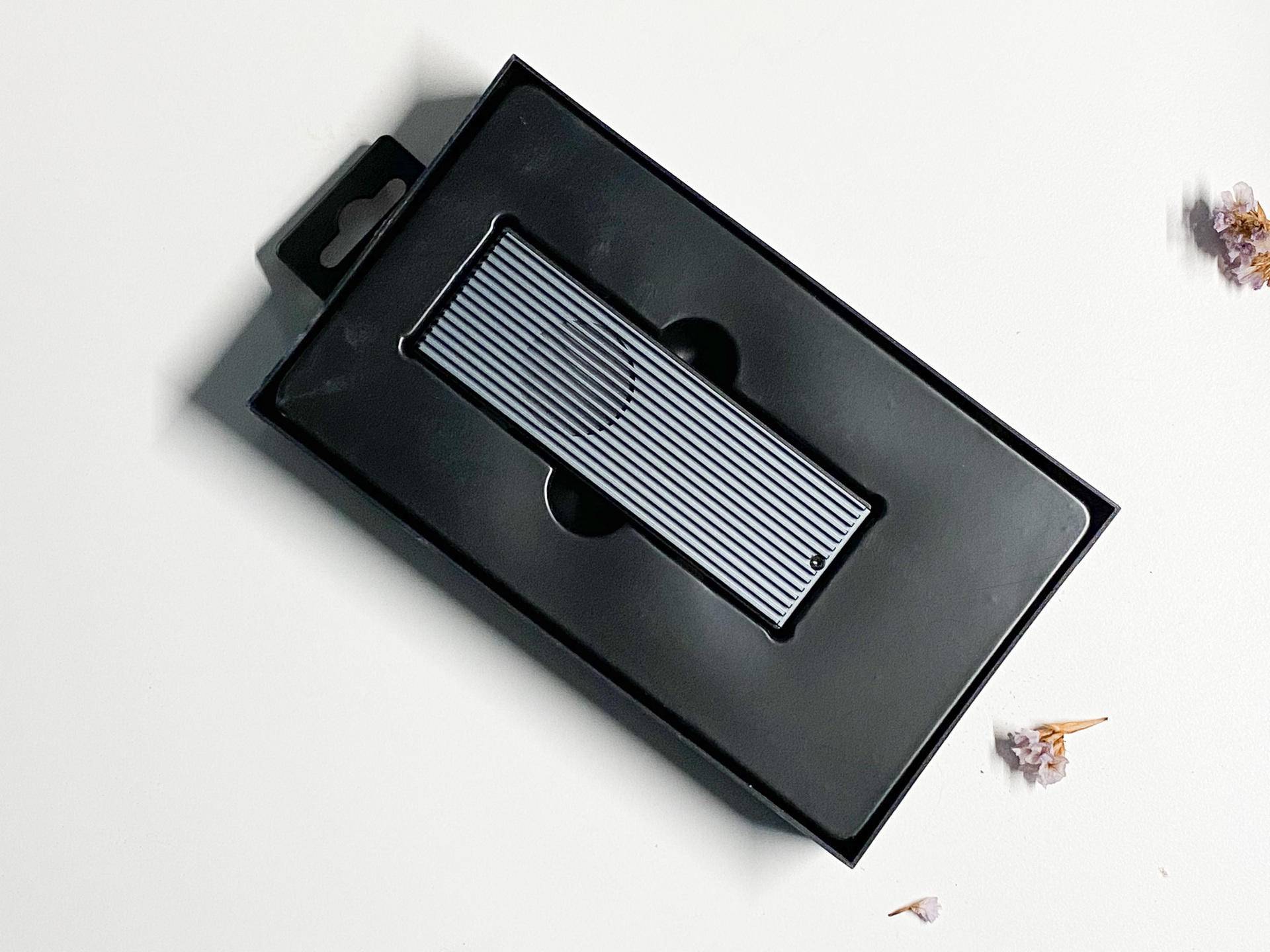

打开盒子,一个金属的移动硬盘盒就展现在眼前了。


配件也不少,除了保修卡和说明书外,还有螺丝、螺丝刀,硅胶散热片。

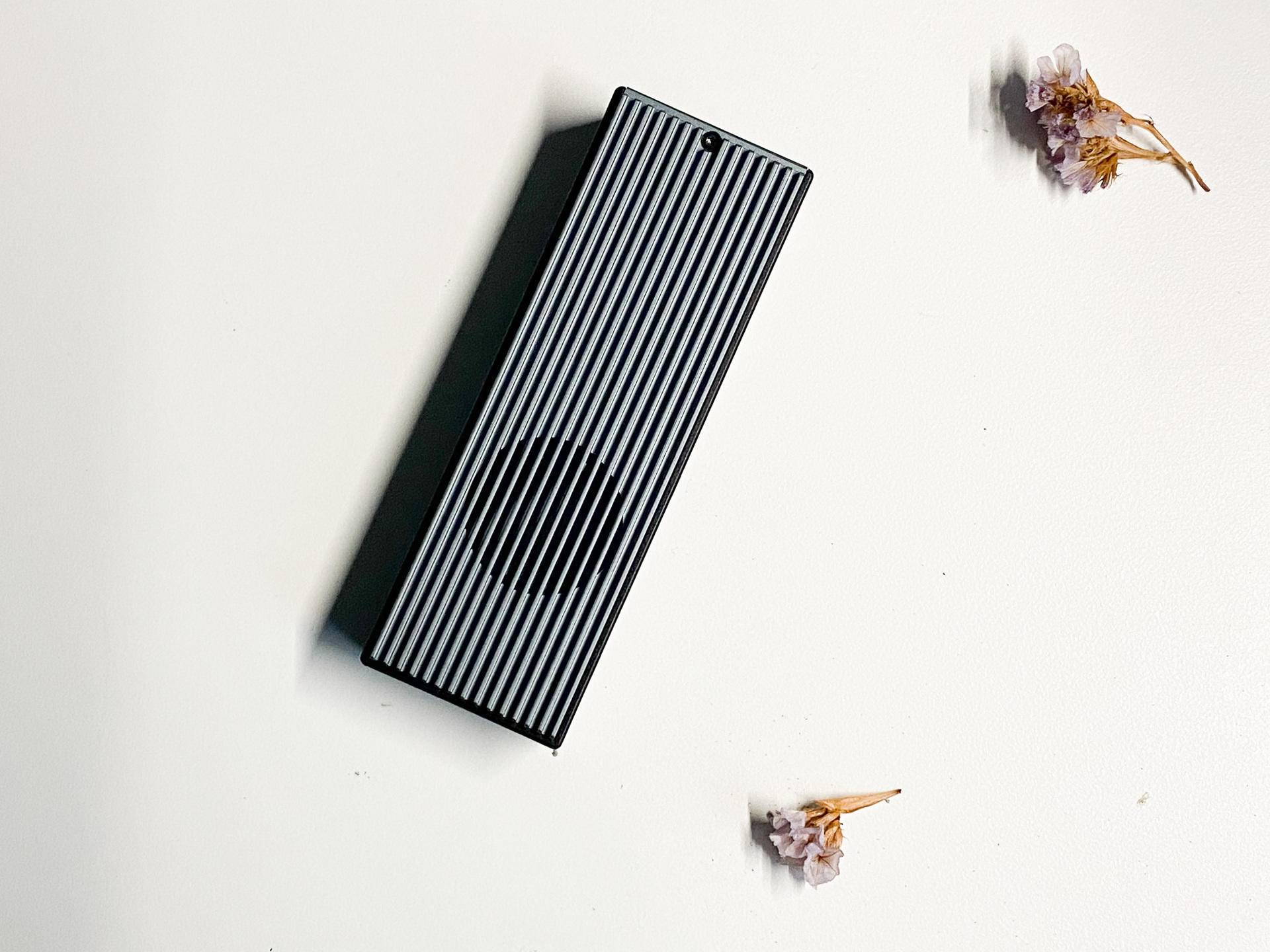

再来看看硬盘盒,乌黑的金属表面,上面有层层条纹凹槽,这样可以增加散热面积吗?乌黑,有点神秘的样子。


使用自带的螺丝刀拧开螺丝(不是十字的,是六角的),可以看见里面了,居然还带有散热风扇,怪不得这款硬盘盒看上去有点高,22.5mm。风扇固定在一个散热片上,这个散热的考虑很多啊。然后就是电路板。


这个散热风扇,四角有固定螺栓,全金属的,铝合金。


侧面看的样子,背面有凹槽,可以容纳硅胶散热片。

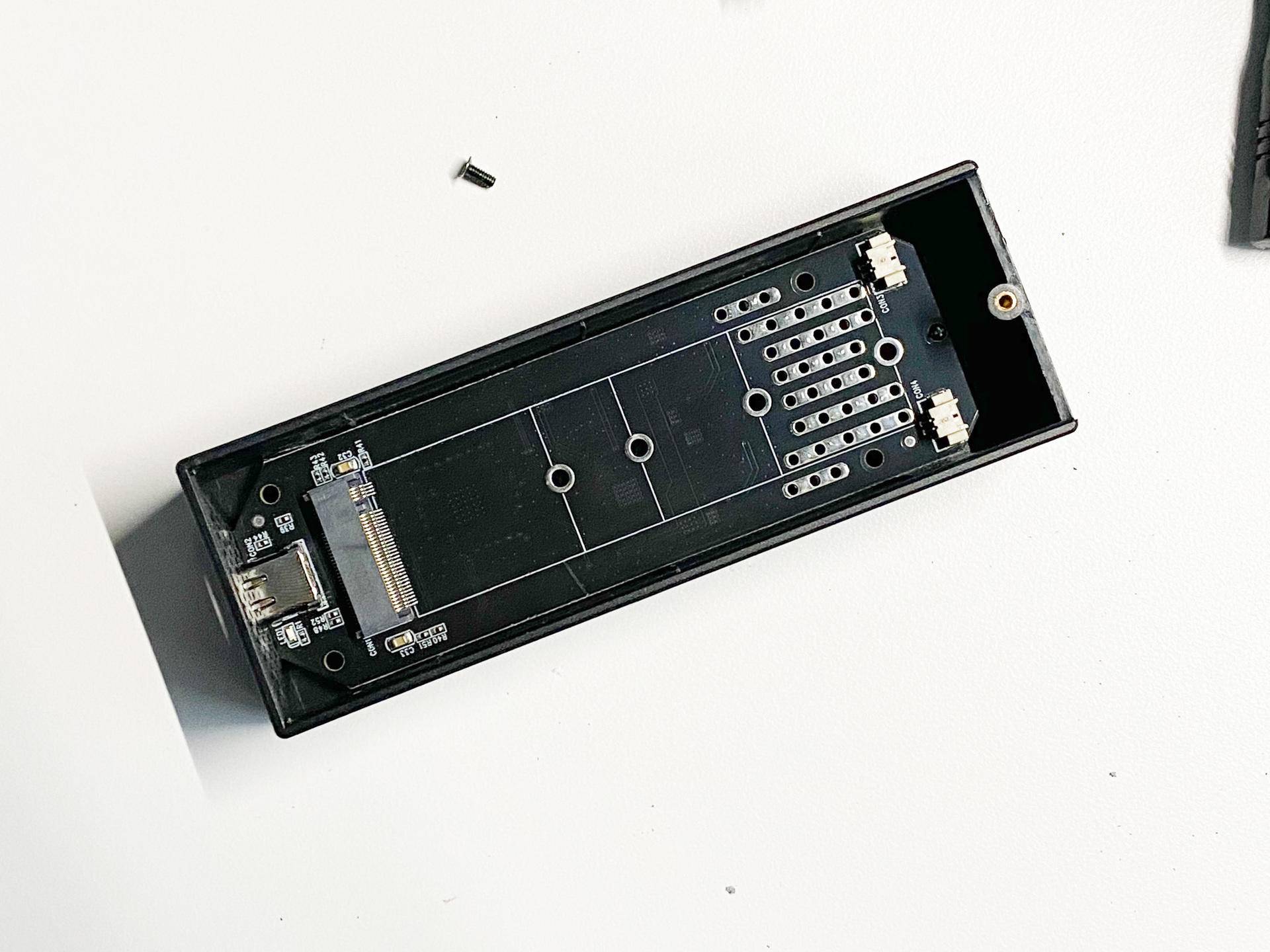

底部的接口,支持不同规格的M.2 NVMe 硬盘,最大是2280。


这里有2个接口,根据说明书,使用的是CON4这边的,给风扇供电用的。


拿出一枚NMVe SSD,是阿斯加特的AN3 500GB款。这款NVMe SSD插接主板上的M.2接口使用时,连续读写都可以达到2000MB/s以上,属于超高速的NVMe SSD了,可以满足USB 3.2 Gen 2x2的速度要求。

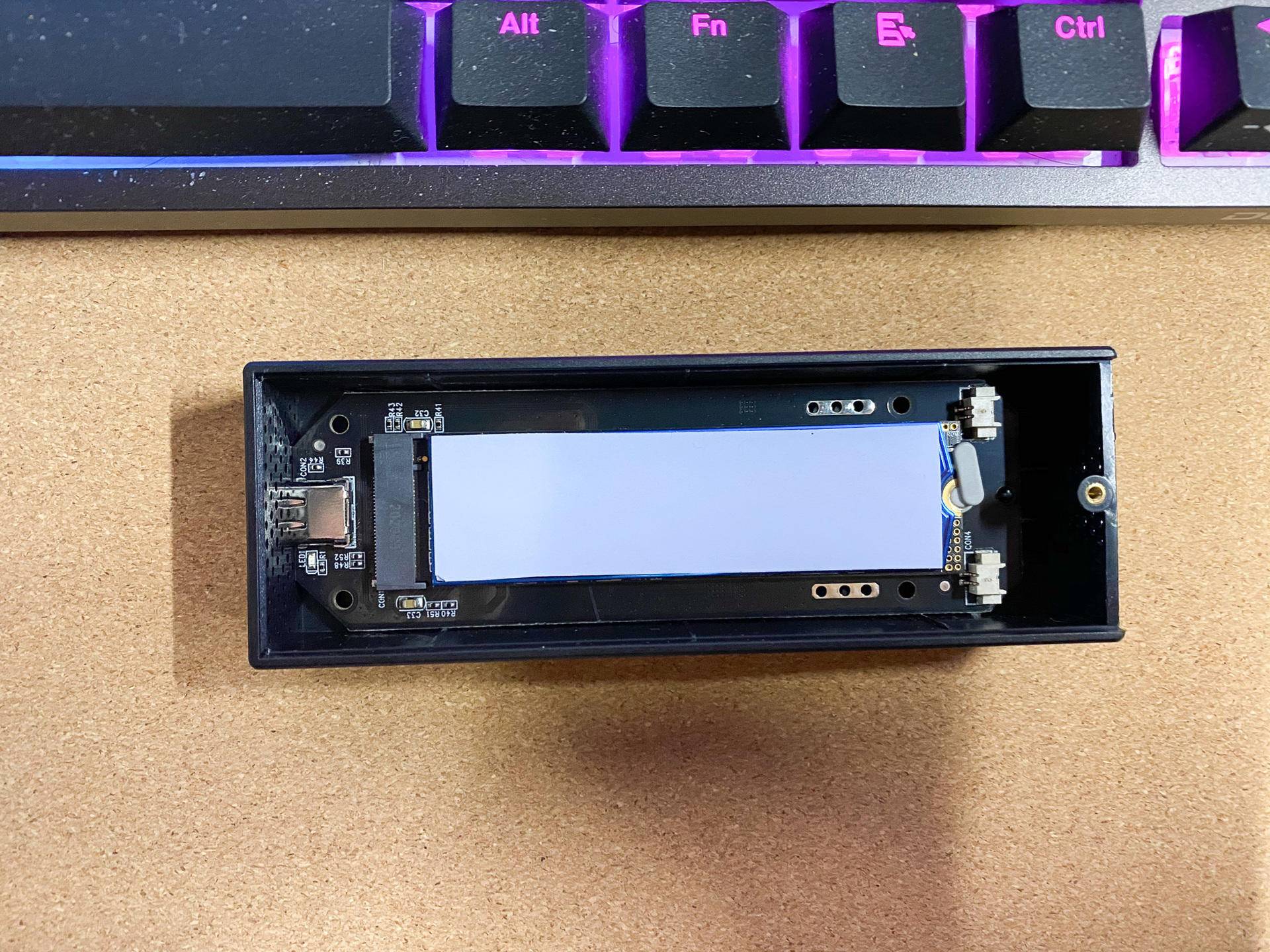

在NVMe SSD的金属片上贴好随机附送的硅胶散热片。


然后将带风扇的散热片连接到压到SSD上面,中间的凹槽正好可以容纳硅胶散热垫,然后接好风扇供电线,使用附送usb线插接到Type-C接口,就是电脑上PCI-E卡出来的接口啦。


给电脑通电,然后蓝色的指示灯就亮了,上面的小风扇也飞速的转了起来。


使用CraystalDiskInfo查看,可以识别出硬盘,接口,标准,但传送模式还识别不出。温度在46度,还是可以接受的范围。

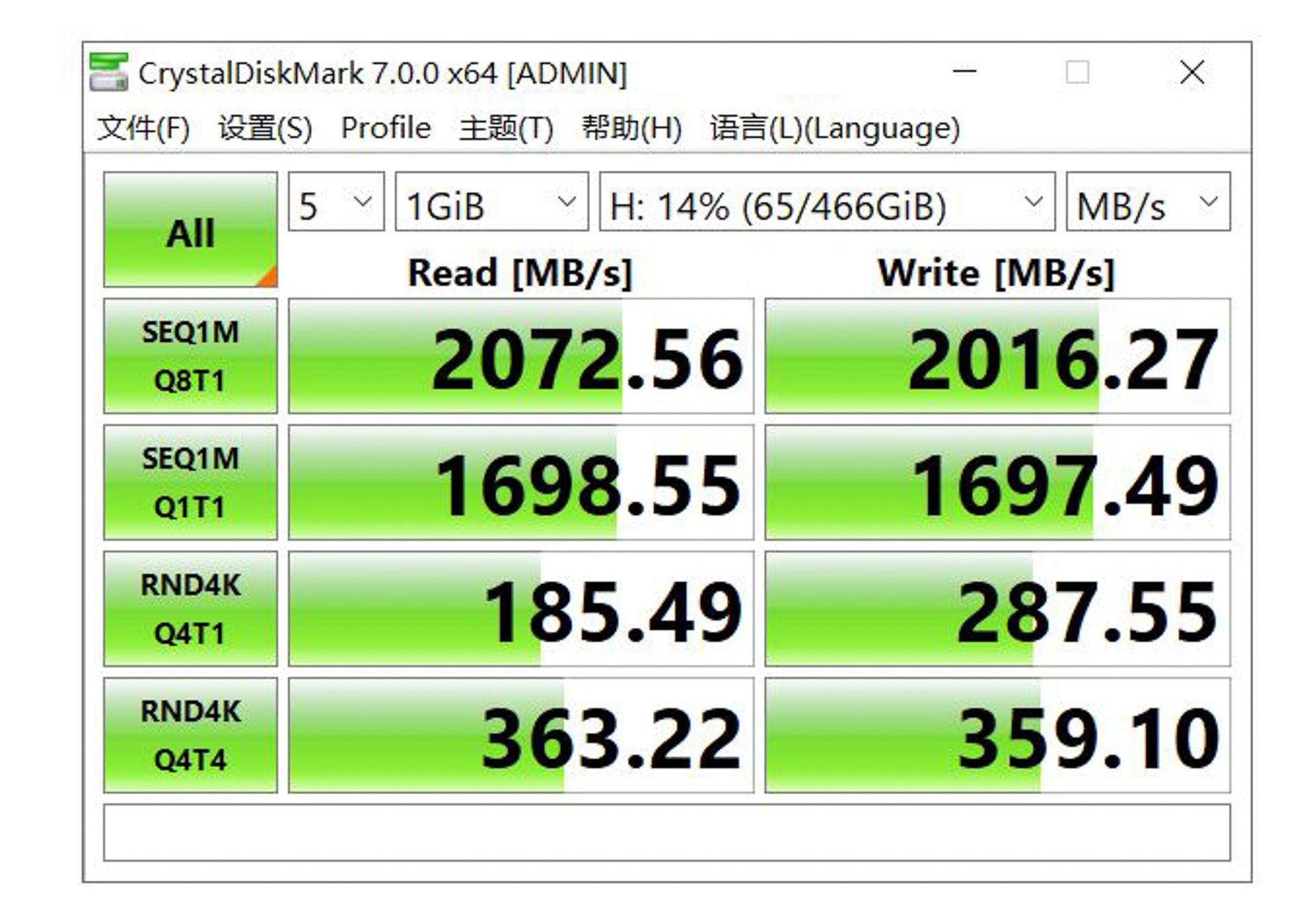

来测试一下,先跑跑CDM,CrystalDiskMark 7.0.0,结果显示顺序读写君达到了2000MB/s以上,哇,还真是快啊。没有想到USB 硬盘的传输速度,可以达到内置NVMe硬盘的水平。


再来试试AS SSD,顺序读写也达到了1800MB/s的样子,不同软件测试的方法可能略有差异,但总的来算,都是在2000MB/s左右。
再来看看其他的软件,ATTO Disk Benchmark,文件读取在2000MB/s左右。


这么高的速度,比起电脑内置的SATA SSD都要高,同普通的NVMe SSD也不相上下,令人感觉爽的很啊。DIY的这么高速的移动硬盘,自然是要放一些合适的东西在里面了,譬如游戏。用它装游戏有三大好处,第一是可以随时携带,到哪里都可以玩。第二是具有隐蔽性,不会被人发现。第三则是要靠各位网友来补充了。

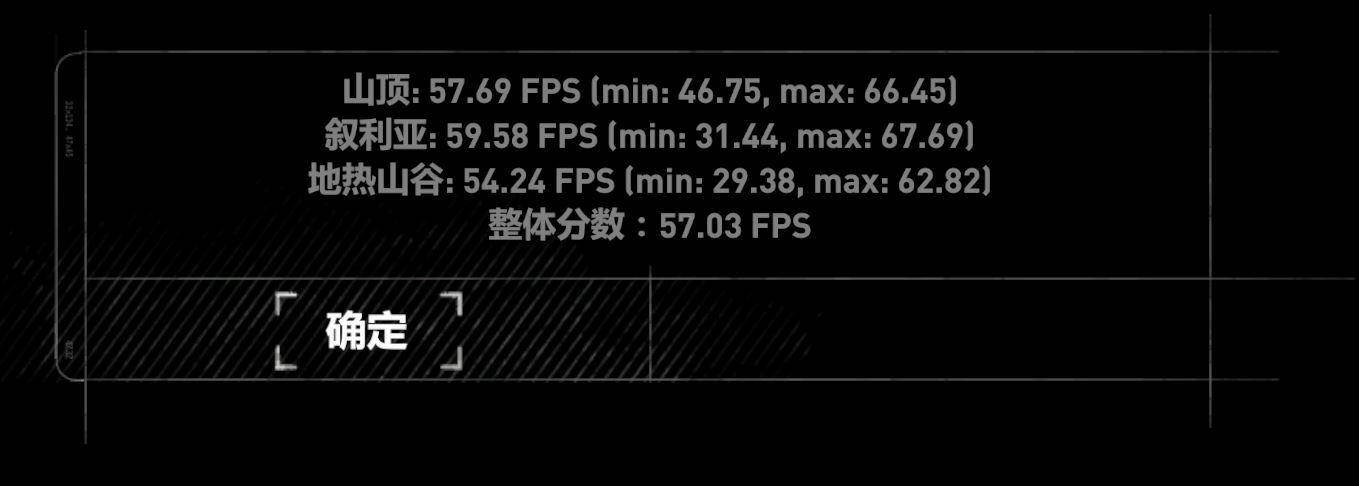

我们首先在电脑内置的NVMe SSD硬盘上安装这款游戏,然后运行内置的跑分软件,看看得分多少。


再来把游戏拷贝到移动硬盘上面,通过运行移动硬盘上的游戏,看看测试的跑分。结果发现跑分居然相差无几啊。这下子以后玩游戏就爽快多了。


USB 3.2 Gen 2x2的高速读取令人羡慕,那么我们只需用不多的花费,使用这款硬盘盒,就可以自己DIY一个 USB 3.2 Gen 2x2标准的移动硬盘,比起直接购买要便宜很多了。同时,如果主板没有支持USB 3.2 Gen 2x2接口的话,也可以购置一个PCI-E转接卡,这样你的台式机电脑就有这个20Gbps高速接口了。
