选择电脑CPU无外乎Intel和AMD,一直在用英特尔的CPU,然而AMD yes的声音也一直在耳边环绕,直到有一天在@识货众测看到有铭瑄iCraft B550M WiFi主板众测活动时,忽然就心念一动,想要装个AMD CPU的电脑。感谢@识货众测,获得了这款主板的体验资格,下面就同大家分享下这款主板的使用感受。


铭瑄的这块B550主板,支持AMD AM4平台,,一个硕大的盒子,比通常的主板盒子要大上三两圈。右上角有原生支持PCIe4.0的字样。PCIe 4.0相对于目前主流的PCIe 3.0的速度增加了一倍,令人期待。


支持AMD最新的Zen3架构处理器。


盒子背面有产品的各个突出特色,包括有扩展式散热装甲、16相供电、内存支持超频到5000MHz、免CPU内存更新BIOS、2.5GHz网卡等功能。


打开盒子,在保护泡沫外面有着彩页简明说明和有最新铭瑄吉祥物的贴纸。


打开盒子,知道了为什么这么大的原因,在外面一圈有着厚厚的泡沫保护,这样可以最大限度避免运输中的损害。


配件有一个AMD CPU盖板,一个磁吸式2x2 无线WiFi天线,四根SATA硬盘线,一把螺丝刀,批头是双头的。


取出这块铭瑄iCraft B550M WiFi主板,终于可以欣赏下我心仪的宝贝了。这块主板是M-ATX规格,24.5x24.5cm大小。虽然是M-ATX主板,功能和接口可是不少哦。不过最入眼和醒目的,还是这2块硕大的散热板,可以看到除了CPU、内存条区域,几乎覆盖了其他的所有区域。银色合金的散热板给人强大的感觉,扩展式覆盖。而闪闪发亮的,则是2块主板RGB显示的所在。

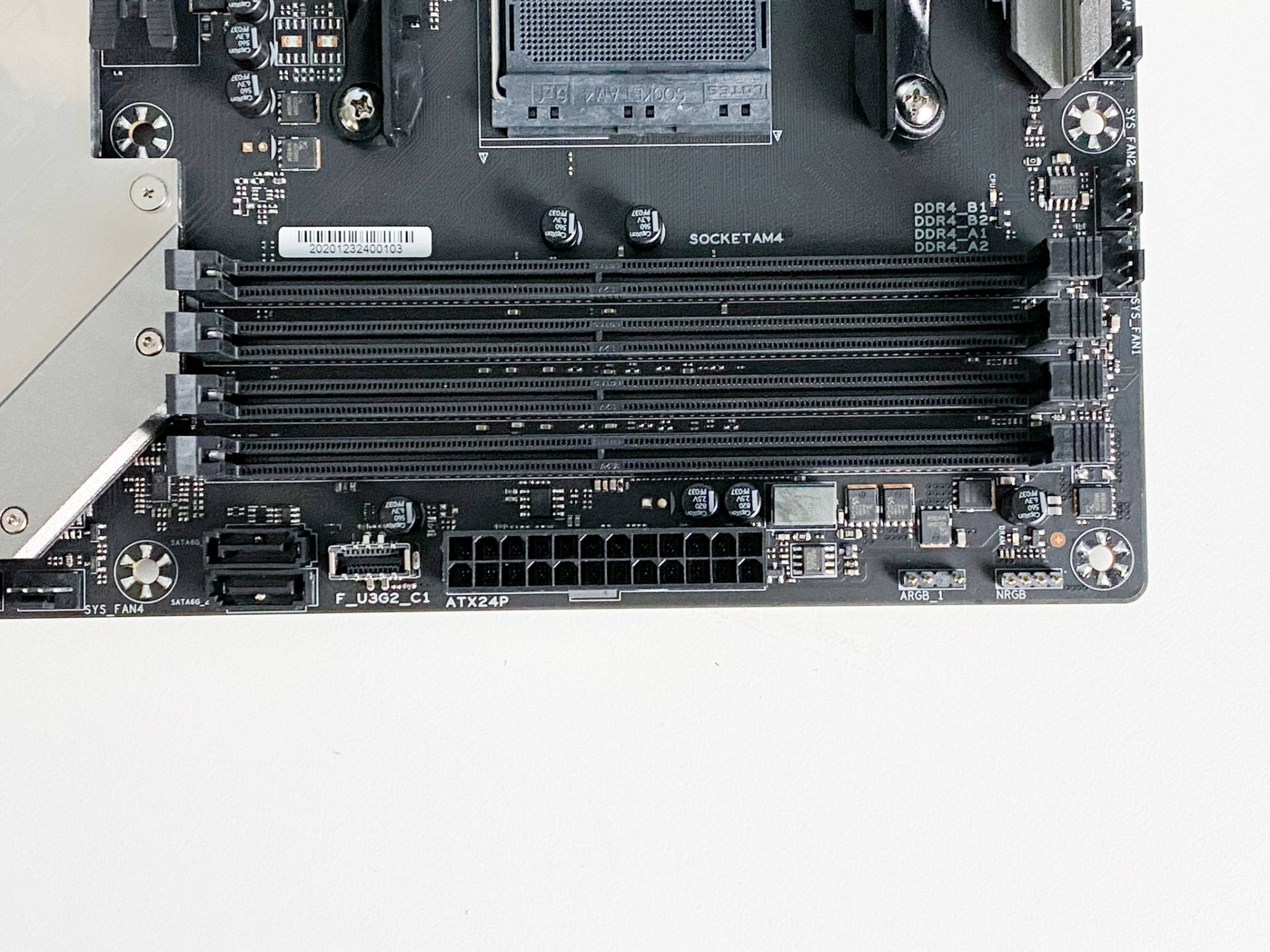

虽然是M-ATX主板,却还是满配了4条内存条。可以插满直达128GB内存。在主板边缘布满了接口,除了主板的24pin电源接口。右侧有ARGB和NRGB 2个彩光接口,支持5VARGB输入和12VHRGB输入,喜欢光污染的我这下子可以放心了。在主板电源接口左侧有个USB3.2X2接口,可以给机箱面板提供10GB的高速USB前置接口。再往左则是有2个SATA的硬盘接口。2个接口是反向的,所以可以随意插拔任何一个。


在SATA接口的左侧,有2个风扇接口,是SYS FAN4和SYS FAN5,看这个序号就知道前面还有3个风扇。

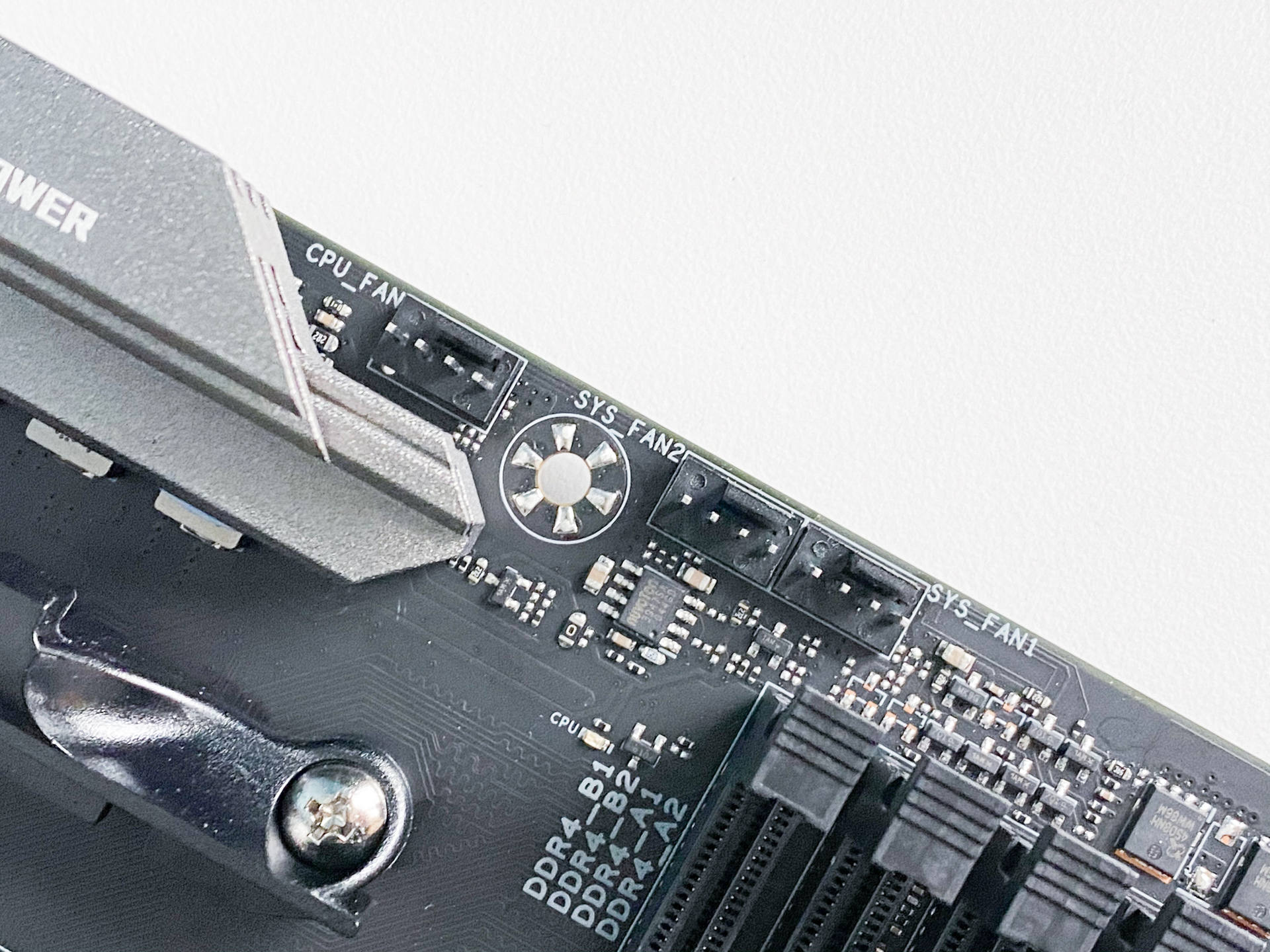

在CPU的上方,内存槽的左上方,有3组风扇接口,分别是CPU-FAN、SYS FAN1、SYS FAN2,三个风扇齐了。

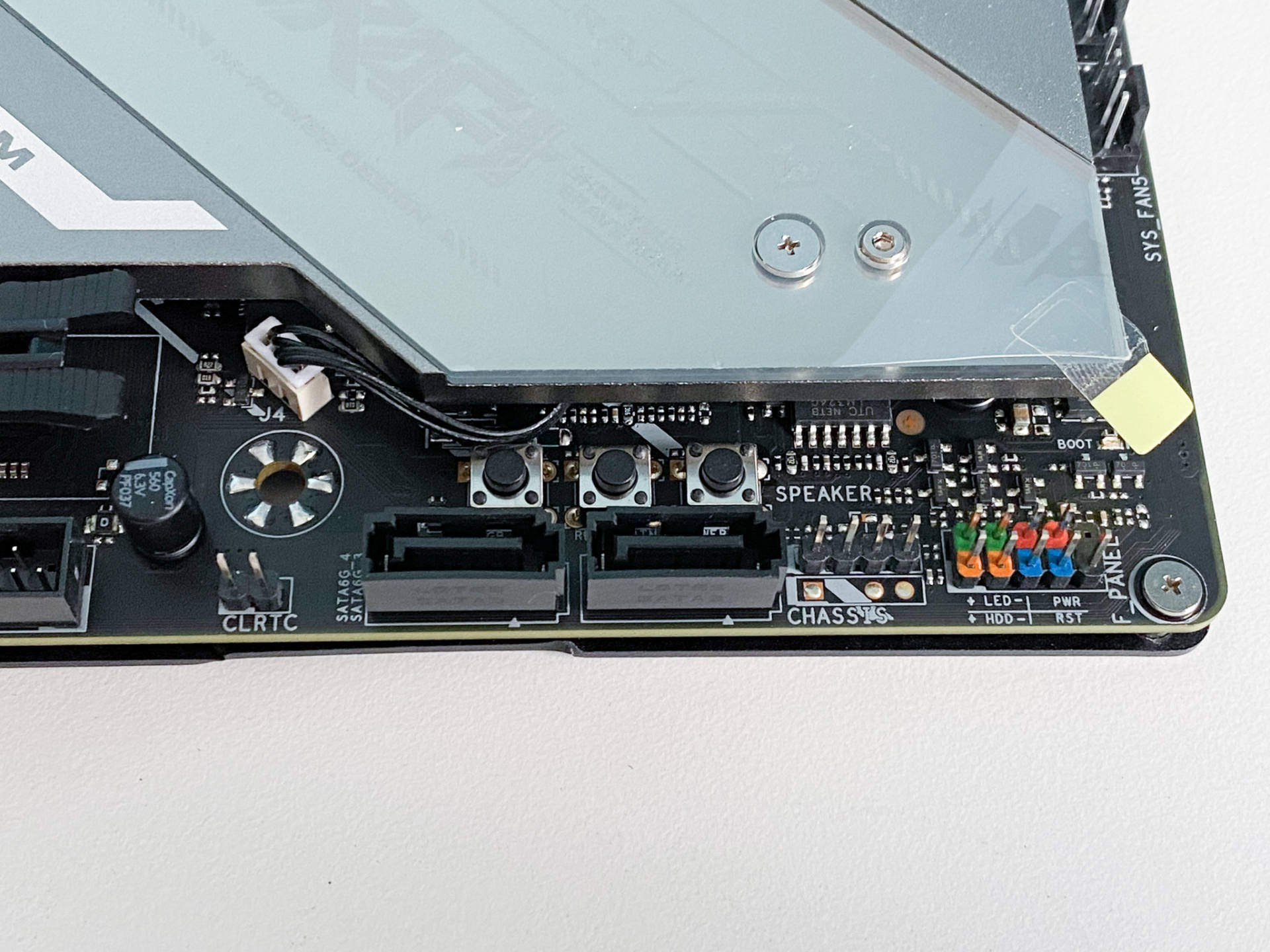

在这块主板的最下方的右侧,是机箱面板的接口,还包含喇叭接口。然后是2个SATA接口。这款主板一共有4个SATA硬盘接口,虽然说相对于ATX主板的6个接口少了2个,但基本上也是够用的了。同时,在SATA接口的上方还有3个按钮,这个在主板上是很少见的。三个按钮的功能分别是开机按钮、重启按钮、RGB灯效,方便调试使用。


而主板底部,除了常规的音频、USB接口外,还有1组ARGB插针和1组NRGB插针,这样一共有2组5V的ARGB和2组15V的NRGB灯效插针,可以方便灵活的连接炫彩灯光设备。同时,还有一个2位的数码管显示,可以更直观的展示主板的状态。

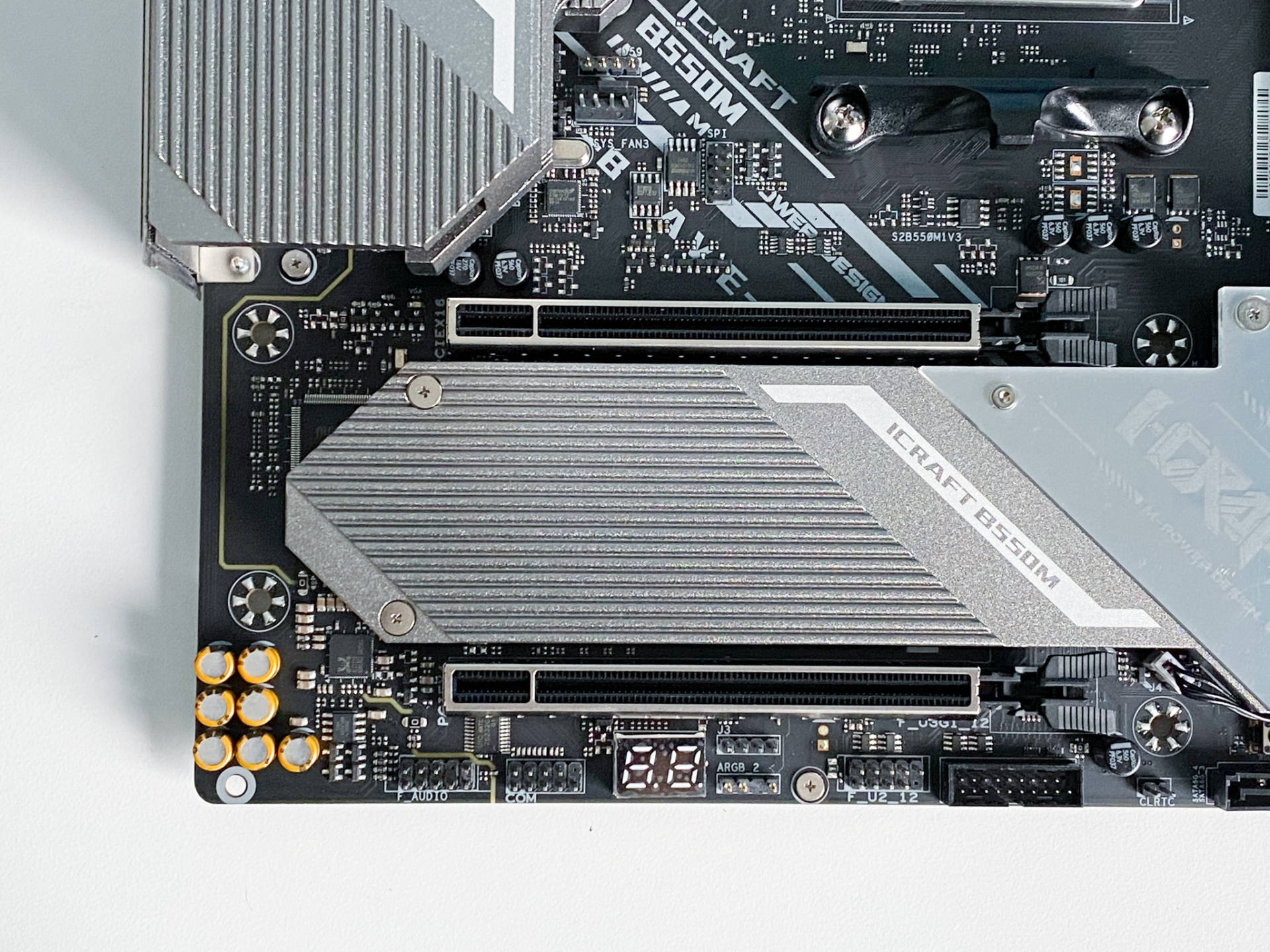

主板的下半区域有很大的扩展覆盖的合金散热板,上下各相邻一个PCIE插槽,上面的插槽是PCIE4.0。

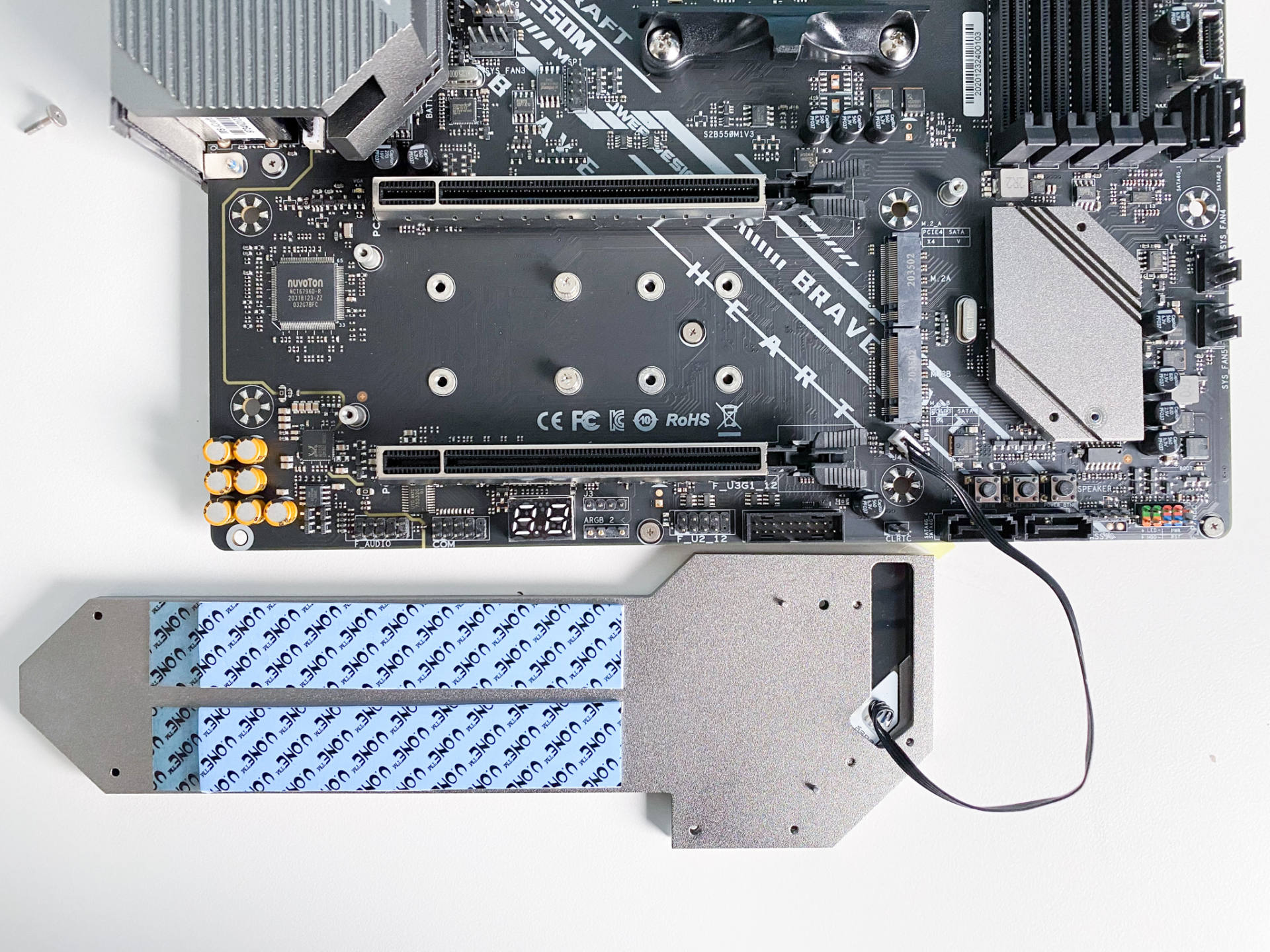

用配件中的螺丝刀,可以拧下四个螺丝,就可以取下合金金属散热板了,下面是2个M.2 插槽,最大支持 22110长度,上面的一根插槽是PCIE4.0。散热板自带导热垫,用的时候别忘记把出厂的塑料条撕掉。

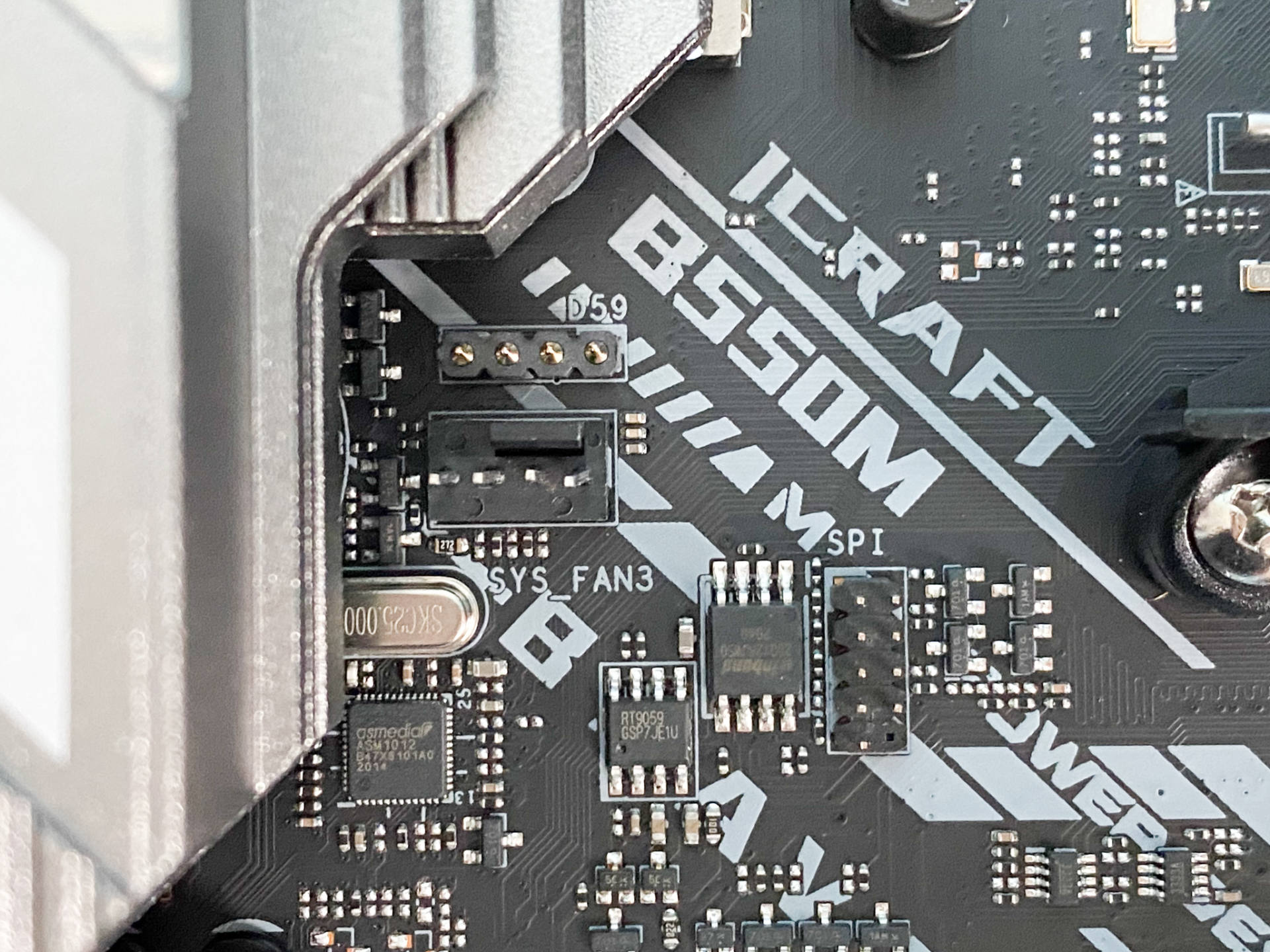

在上面的PCIE插槽的上面,CPU的左下角,可以看到有一个SYS FAN3接口,这样算下来,一共有6个PWM风扇接口,可谓也挺多的了。

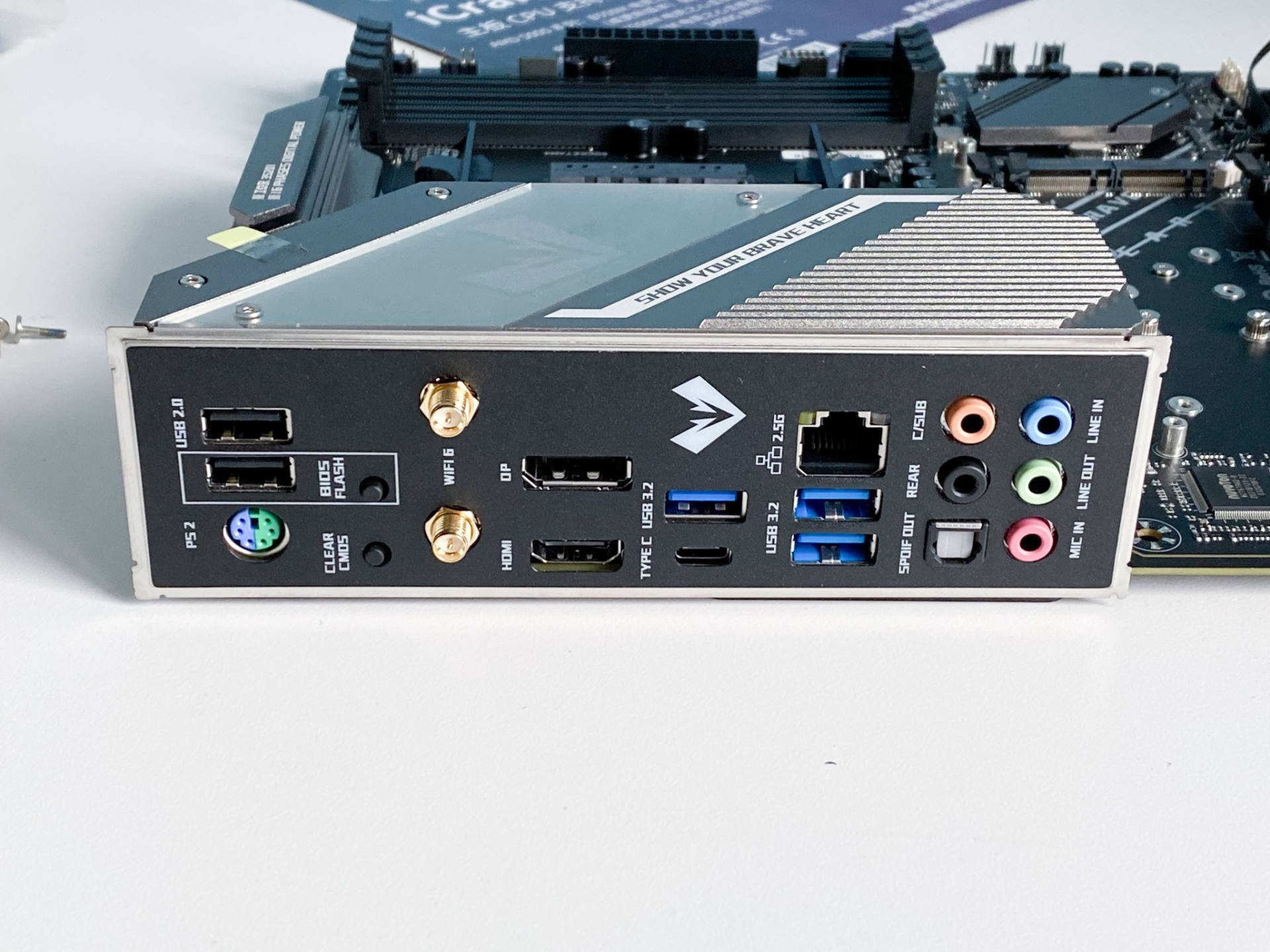

铭瑄的这款iCraft B550M WiFi主板提供了一体式I/O背板。接口丰富,便于使用。具有一个PS/2 键鼠接口、2个USB 2.0接口、2个天线接口(主板搭载了AX200 WiFi 6 高速无线网卡),一个DP接口,一个HDMI接口,四个10GB USB3.2高速接口,一个Type-C和三个USB-A。一个有线网口,支持2.5G高速。最右侧是音响相关接口。

从接口看,接口众多,功能齐全,同时还有2个按钮,分别可以实现清除BIOS和刷入BIOS功能。

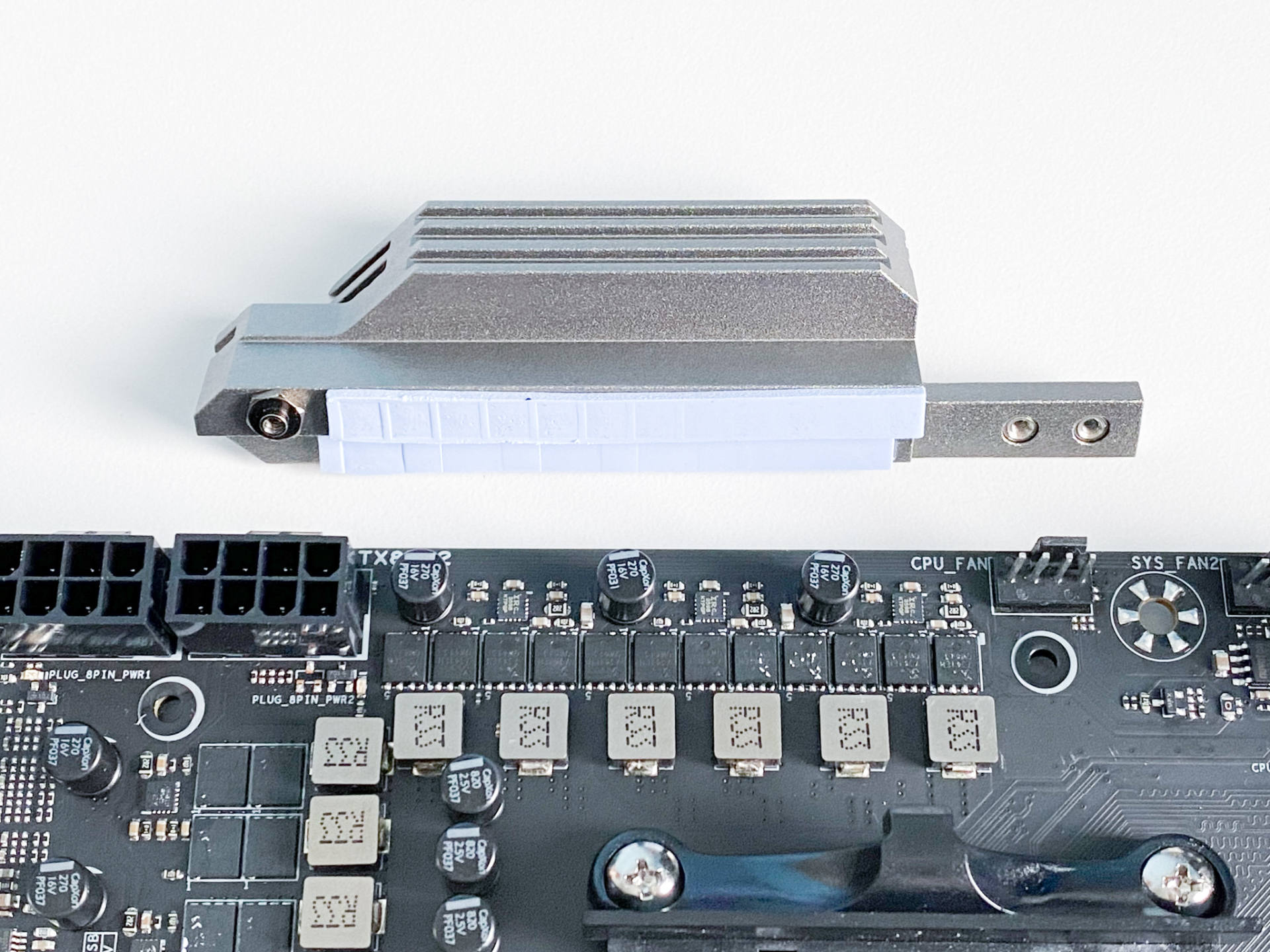

左边是一款硕大的散热片并且延伸到了中间,我们将其拆下,就可以看见下面了。

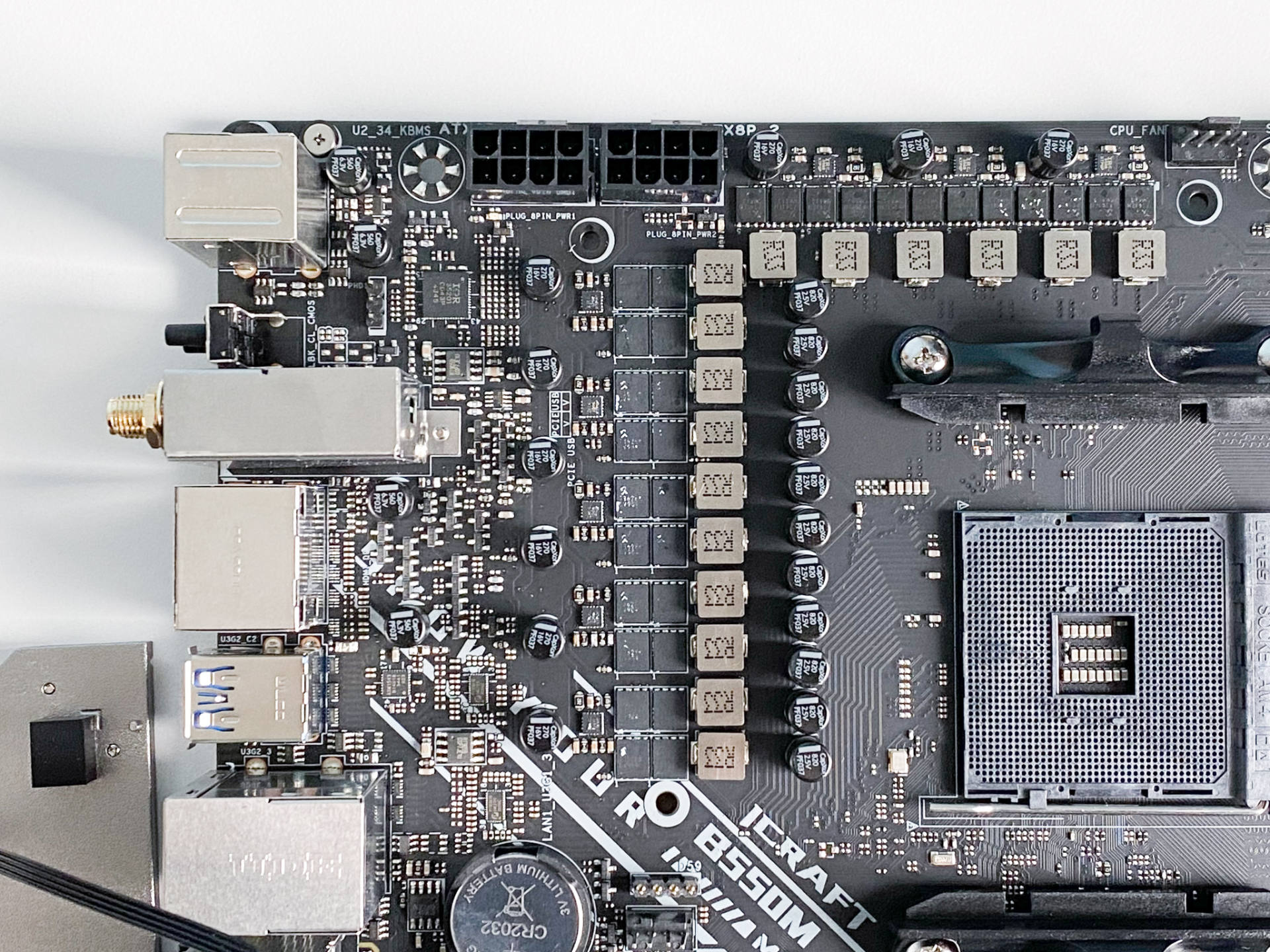

好壮观啊,这款铭瑄iCraft B550M WiFi主板采用了14+2(倍相)数字供电设计,IR35201 PWM供电芯片,一体成型电感、双Dual Mosfet,这么强大的供电和堆料,比ROG还要强大,为CPU的稳定运行和超频提供了良好的基础。同时也可以看到是采用了双8pin供电。


散热片的底部带有散热垫,对于元器件起到散热和保护作用。


看看主板的背面,居然还有马甲,而且是带图腾的,对于主板有着很好的防护作用。

支持这块主板的里里外外,前前后后,马甲上面马甲下面都看光了。一句话,这块主板的确是诚意满满的堆料之作,让人很是期待它的表现。

看完了主板,那么就开始装机了。铭瑄iCraft B550M WiFi这款主板具有外刷BIOS升级的功能,就是不用CPU和内存,只要给主板供电,就可以实现升级BIOS。

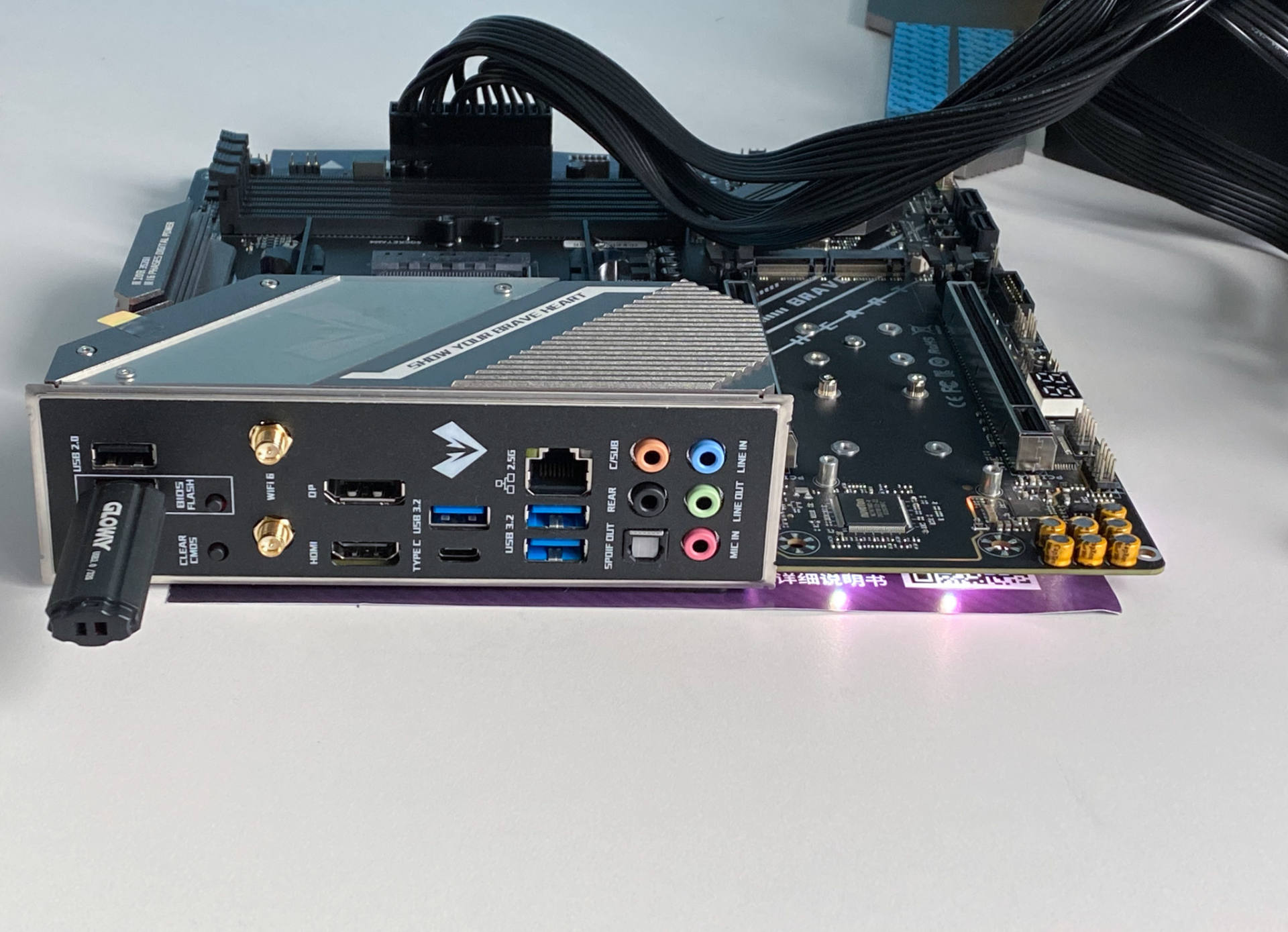

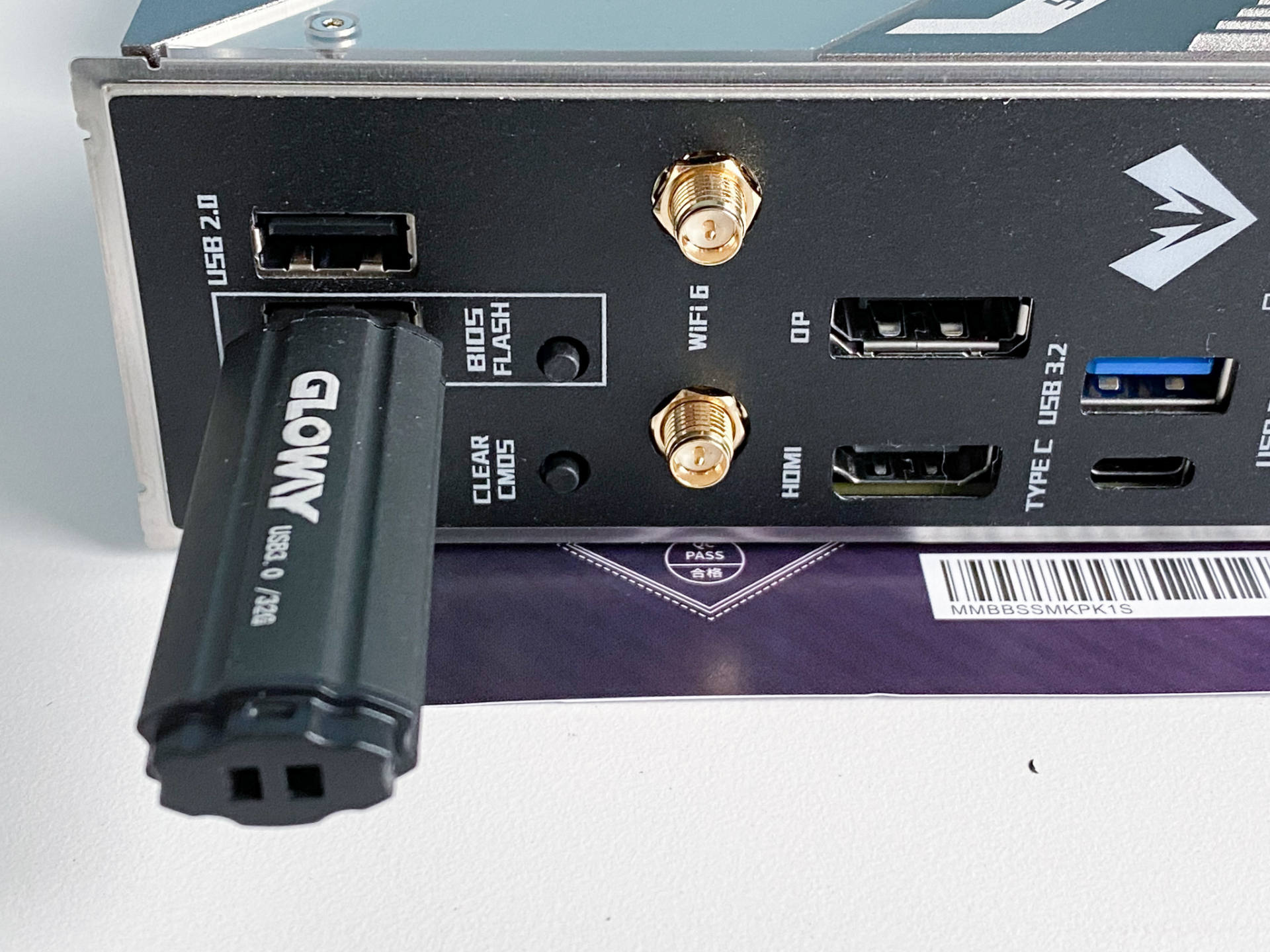

只需将BIOS文件复制到U盘上面,将U盘插入到指定的USB接口,然后接上主板电源,按动U盘边上的BIOS FLASH按钮3秒后,就可以开始升级BIOS的进程了。

铭瑄iCraft B550M WiFi


BIOS升级的过程中有白色的灯闪烁,灯灭后就是升级完成了。无需CPU,就可以实现BIOS的升级,无疑为将来的升级带来了很多便利。


铭瑄iCraft B550M WiFi这款主板支持最新的AMD CPU,所以选购了5600X,AMD也真是不厚道,稍微出了点好东西,就发布后价格一路上扬,要不是为了这款主板的评测,还真不会在这个时候入手。

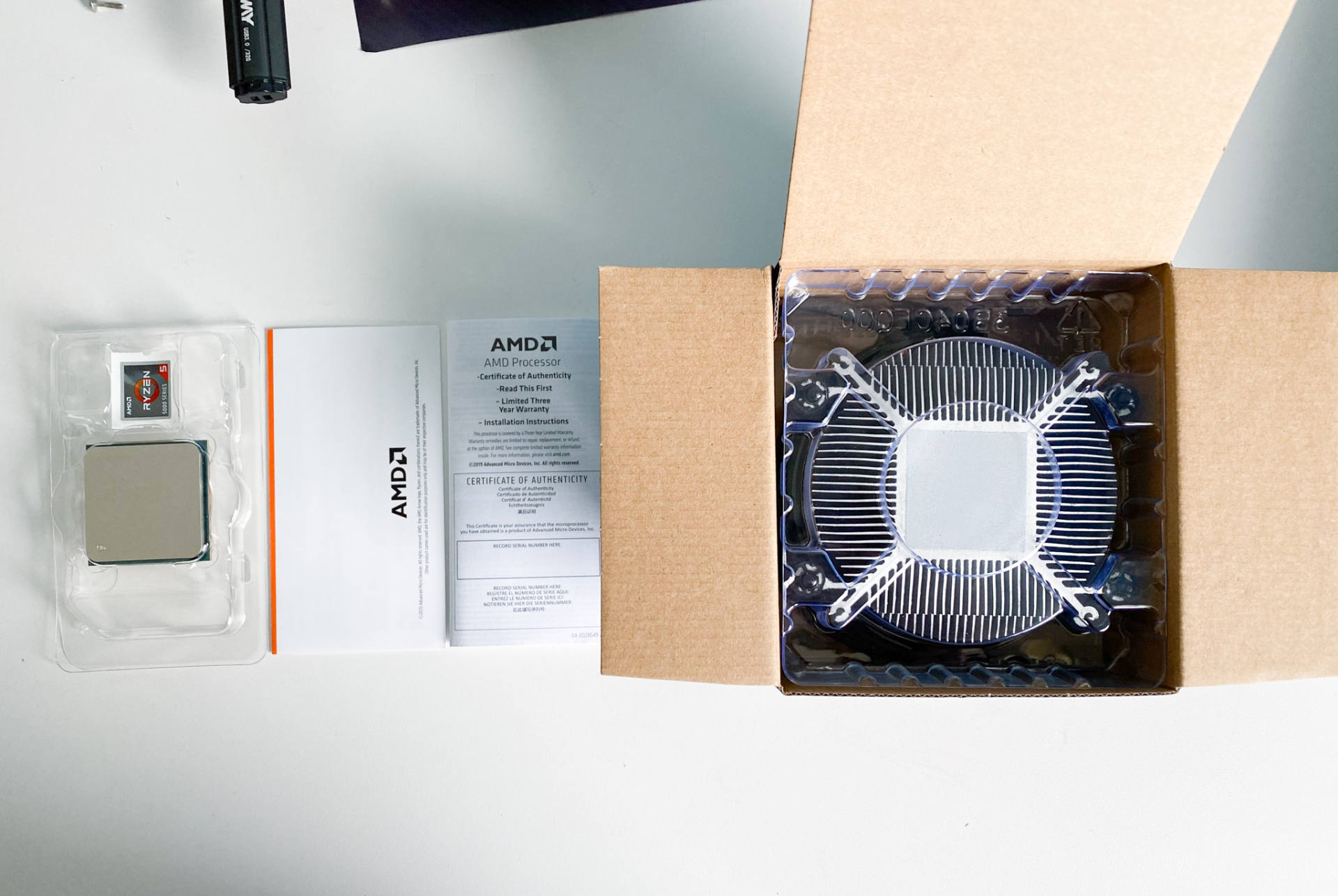

CPU、说明书、自带风扇,听说这个风扇属于混凝土系列的,所以,就不用了,用了会连CPU一起拔下来。AMD的CPU怎么感觉要比Intel的大一圈呢?


AMD的CPU同Intel的有所区别,还体现在,AMD的CPU是带针脚的,主板上CPU底座是槽,而Intel的CPU是不带的,针脚在主板上面。早就耳闻AMD的针脚容易弯,然而没有想到这么容易弯,放进去之后,想起来还要拍张图吧,结果蹑手蹑脚的拿出来居然就歪了一根针,大家看见了吗?

这个盖板是用来防护避免CPU和散热器一起拿出来的,不过现在不用原装的散热器,那么也没有用处了,演示一下。


散热器改用了九州风神的风冷AS 500 Plus,换个散热器的底座还是很容易的。然后CPU上面涂满,我还是喜欢涂满法。


将散热器装上去。

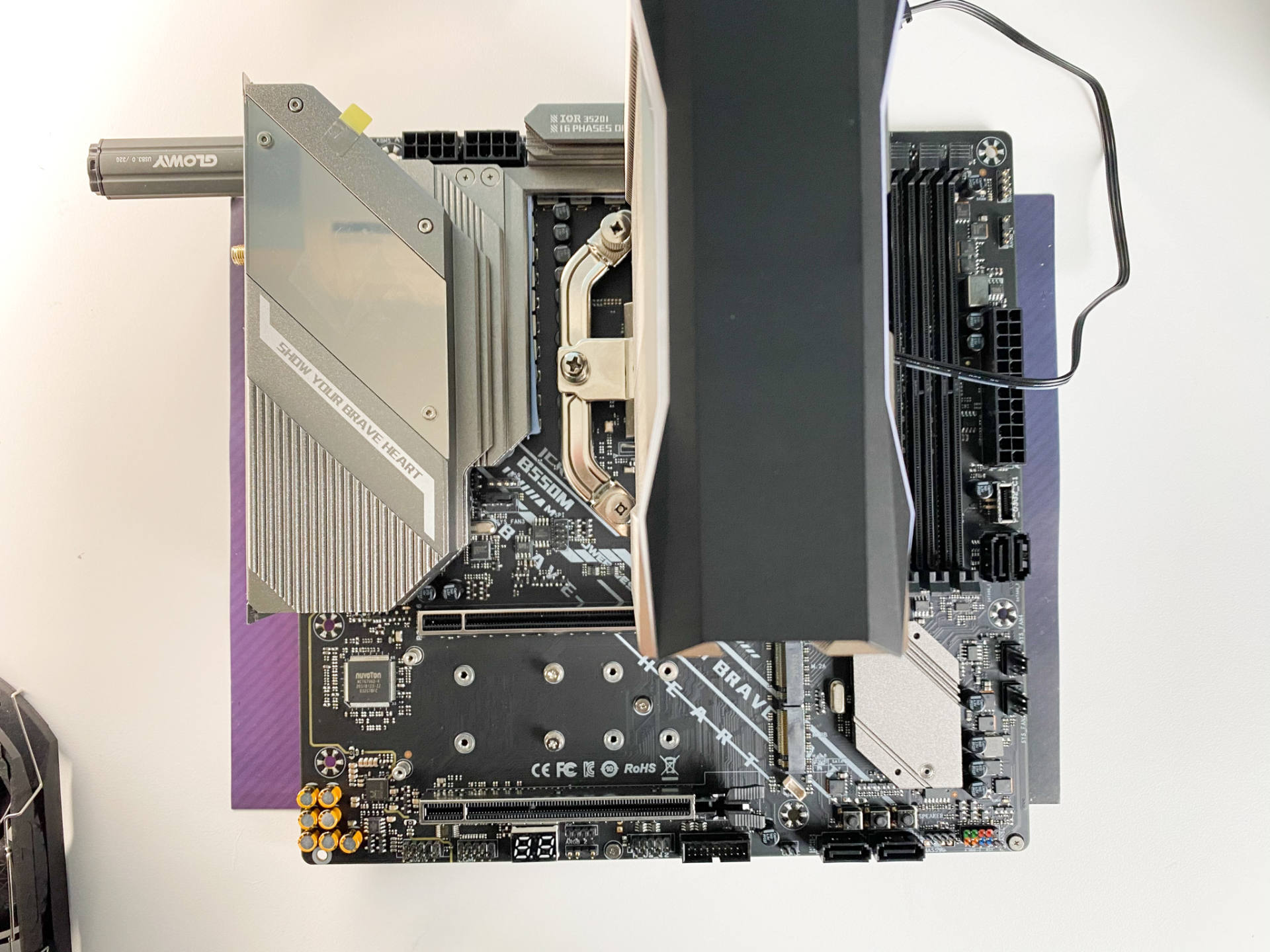

然后在加上双风扇,由于视角的缘故看起来很胖,但其实即使加上了风扇,这款散热器还是相对比较薄的,表现在并没有挤压第一个内存槽的位置。


将下面的散热马甲取下,装上2条M.2 NVMe SSD,可惜现在支持PCIe 4.0的SSD还少,所以暂时还是用的PCIe 3.0的 NVMe SSD。国产的光威弈Pro M.2 NVMe SSD,纯国产的哦,从颗粒到主控全是国产的。


散热板上的2条导热垫上面的贴纸别忘记撕下来。


然后将合金散热板恢复盖好,这样的好处是可以保证M.2 NVMe SSD的散热,毕竟这里是显卡区域。

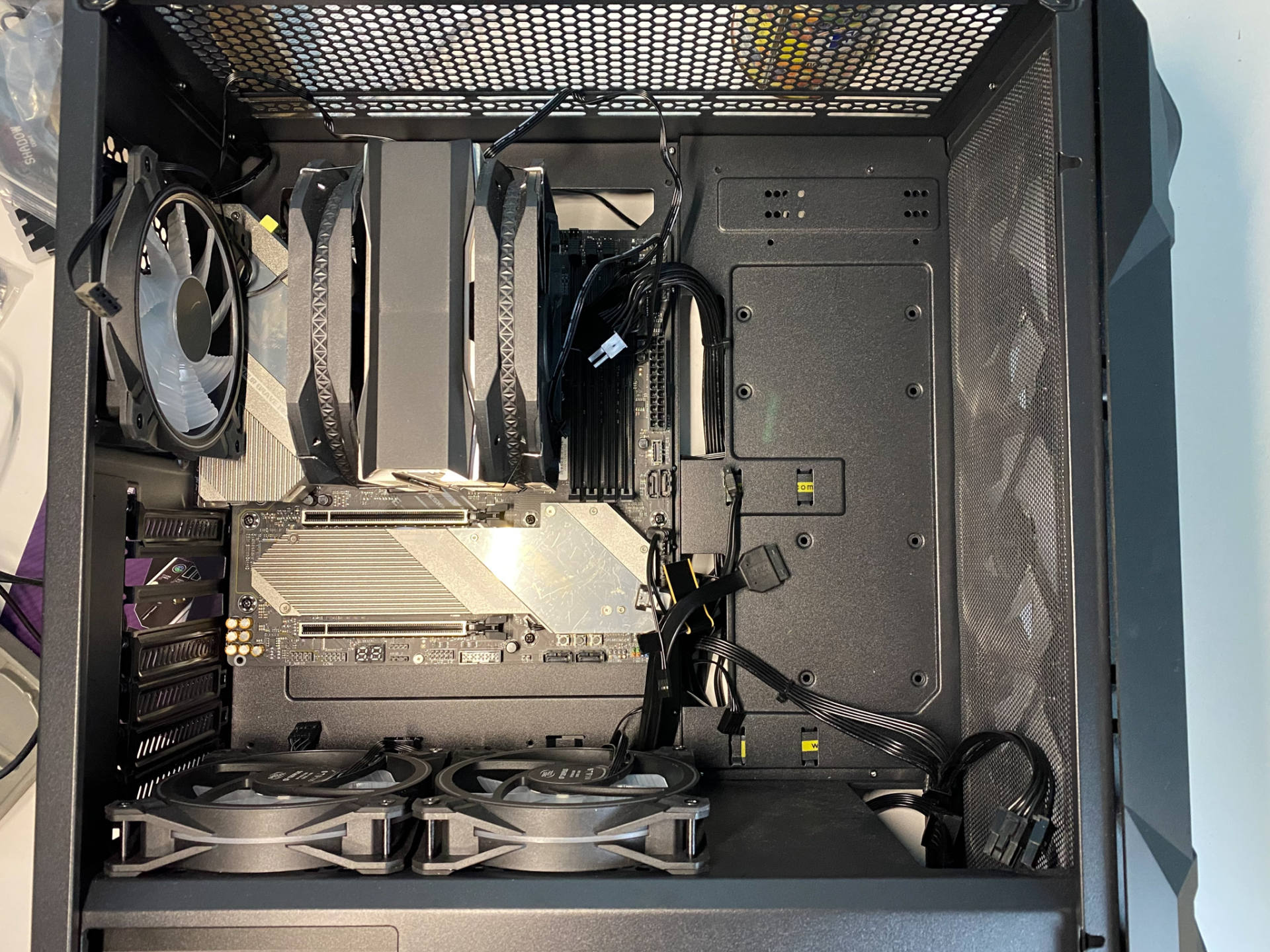

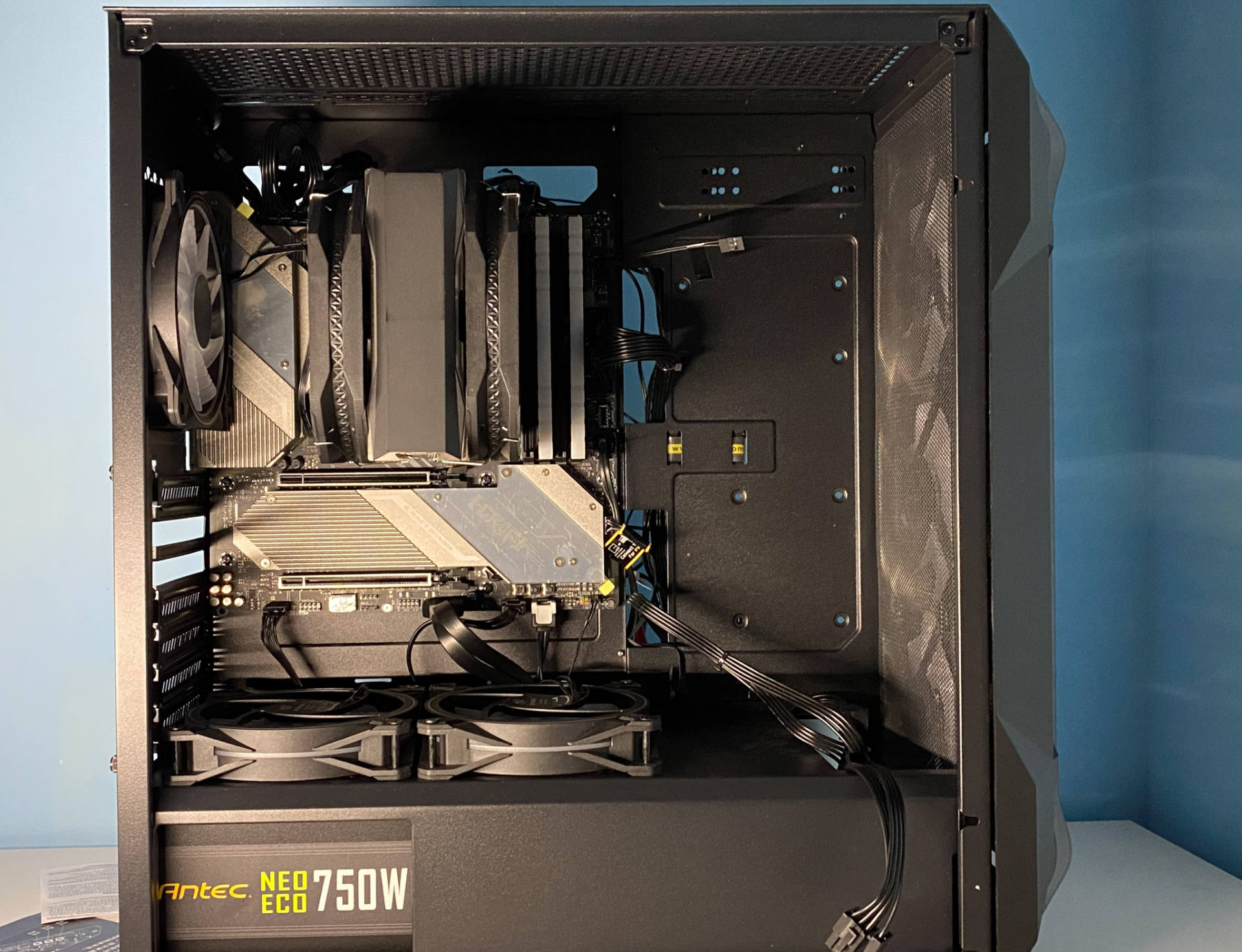

然后将主板放进机箱里,机箱是安钛克的DF600 FLUX双风道散热机箱,除了主板都装好了,从这个角度可以看出,九州风神的AS500 Plus风冷并没有占据第一个内存条的位置。


所谓双风道,就是一个是通常的从右到左的横向的风道。右侧是机箱前脸有3个风扇,左侧后部有一个风扇。加上风冷的2个风扇。还有一个风道是从下方到上方的。所以底部有2个风扇,顶部有全部是散热孔,形成了从下到上的风道。这样的设计就是为了避免显卡区域的积热。

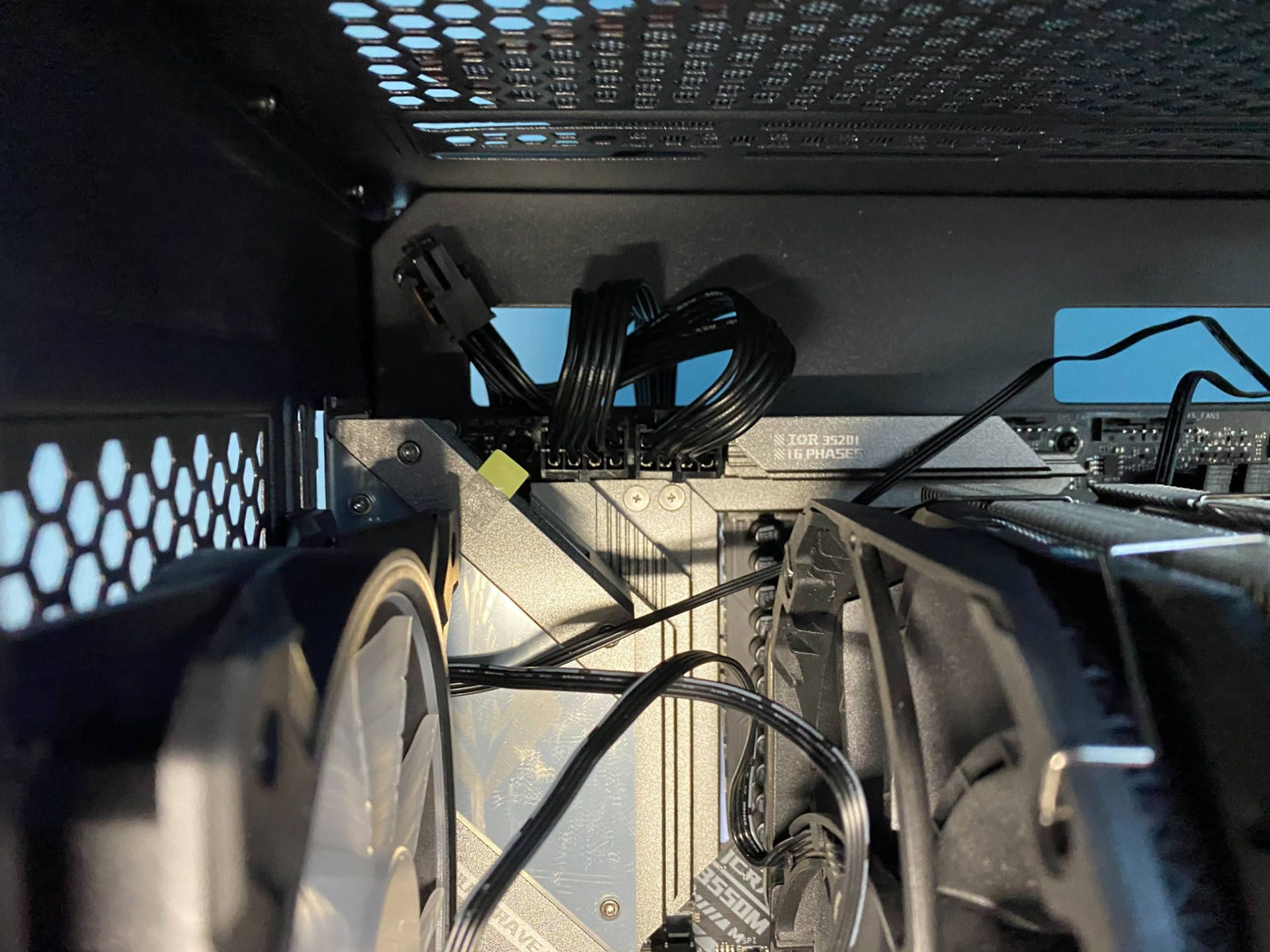

主板左上角,双8pin供电,动力足足的,看起来就放心。


主板底部各种线接好,包括机箱线、硬盘线等等。


主板双8pin供电,所以电源要选好。选用的是安钛克的NEO ECO 750W,简称NE750W。模组电源,CPU双路供电,全日系电容,7年的免费更换保固服务。通常可靠的电源都在一瓦一元以上,而安钛克Flux机箱+NE电源是千元内优选的电竞机电组合,组合购置更优惠,可以说是经济划算,性能和质量又有保证,值得选用。

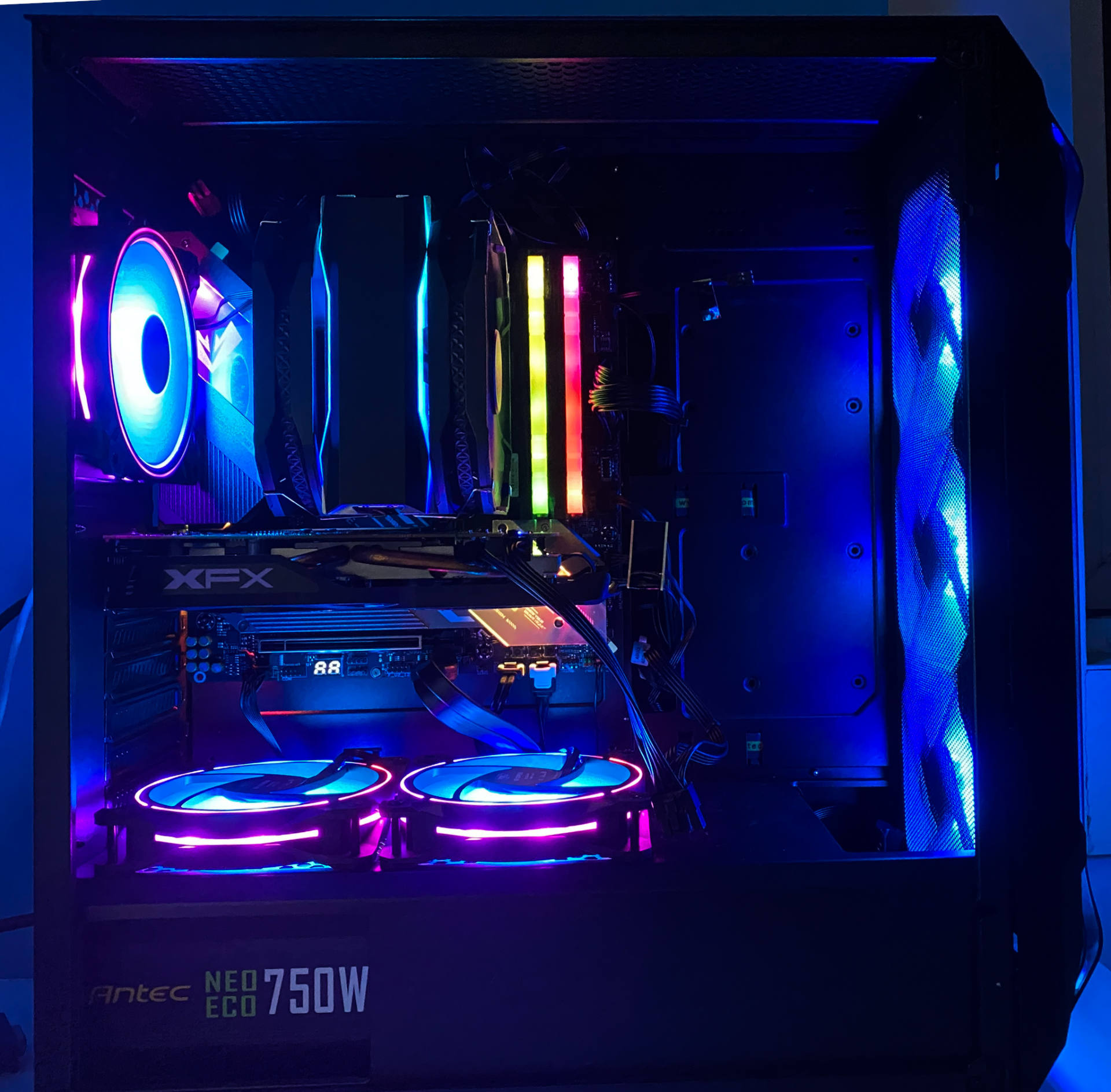

最后把显卡加上,现在的显卡太贵了,所以,拿出以前购置的二手矿卡来玩吧。可以看出整机的风道走向图。

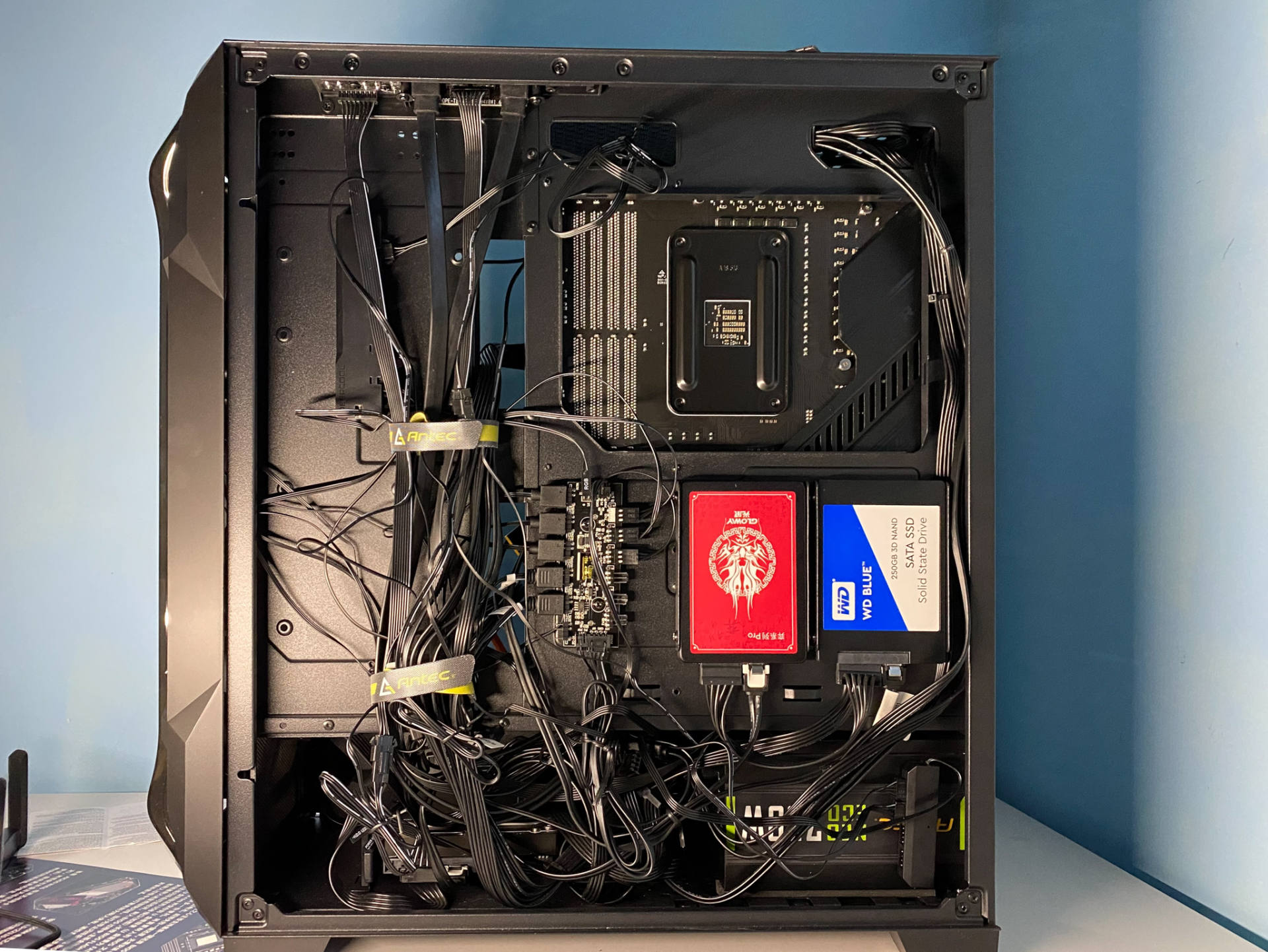

背板的图,由于风扇比较多,所以线多,不追求什么美观了,反正一会就盖上了。安钛克的这款DF600 FLUX自己带有一个HUB,可以接入6个ARGB 设备和6个风扇,还是很给力的。同时全通路的电源仓,多余的线有位置放。


按动开机按钮启动,主板下方的数码管的显示变幻不同组合,同时发现在主板各处有状态灯亮起和熄灭,可以帮助了解启动的各种状态。

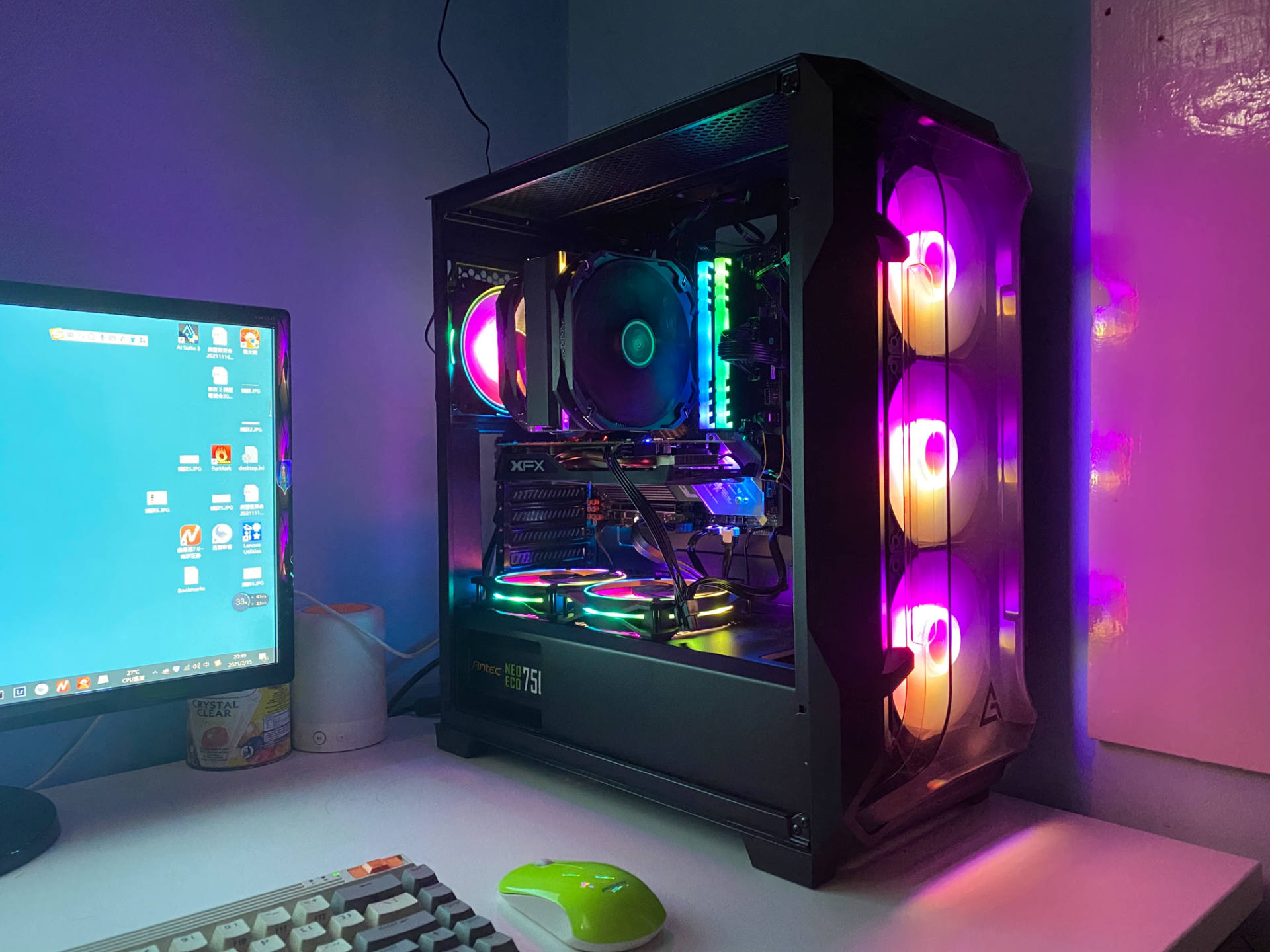

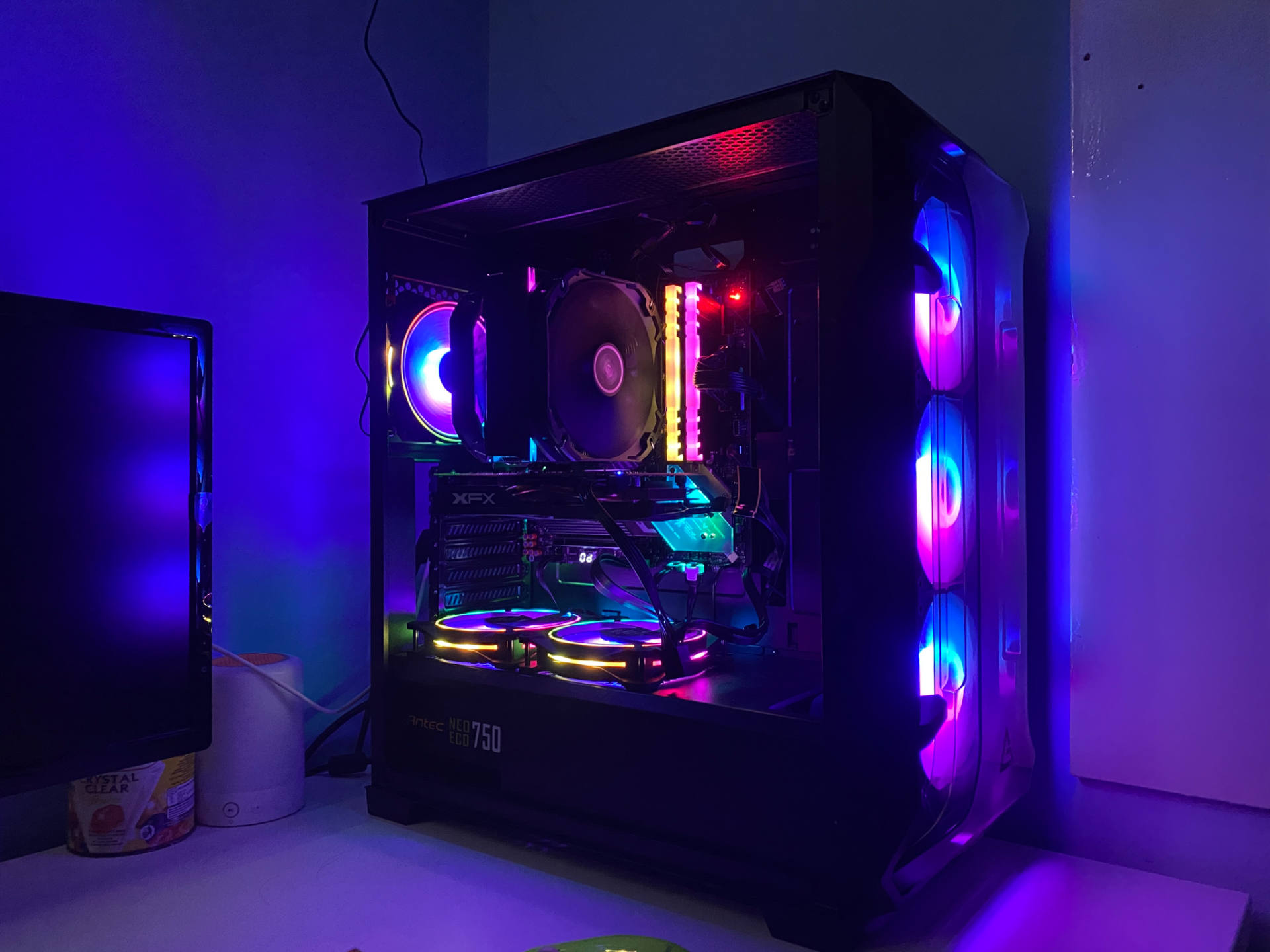

进入了系统,我也很好奇,这套配置,用个风冷,在超频的时候,能压得住吗?这套平台可以超频到多少呢?很是好奇,就如同这机箱内的RGB色彩一样,心绪不停的变幻着。哎,我还是喜欢RGB啊,所以搞了这么多,不过还是的确好看的。


底部有向上的风道的效果还是明显的,下面的风扇一转,上面显卡的风扇居然自动就停了,因为温度在控制范围内嘛。


主板上2块散热板上均有RGB展示,即使在机器休眠的时候也可以选择亮起。




通过软件,可以调节切换不同的彩光方案。

那么这款主板能给我们带来什么惊喜呢?可以支撑高负载的测试吗?可以承载超频运行吗?我们来开始测试之旅。

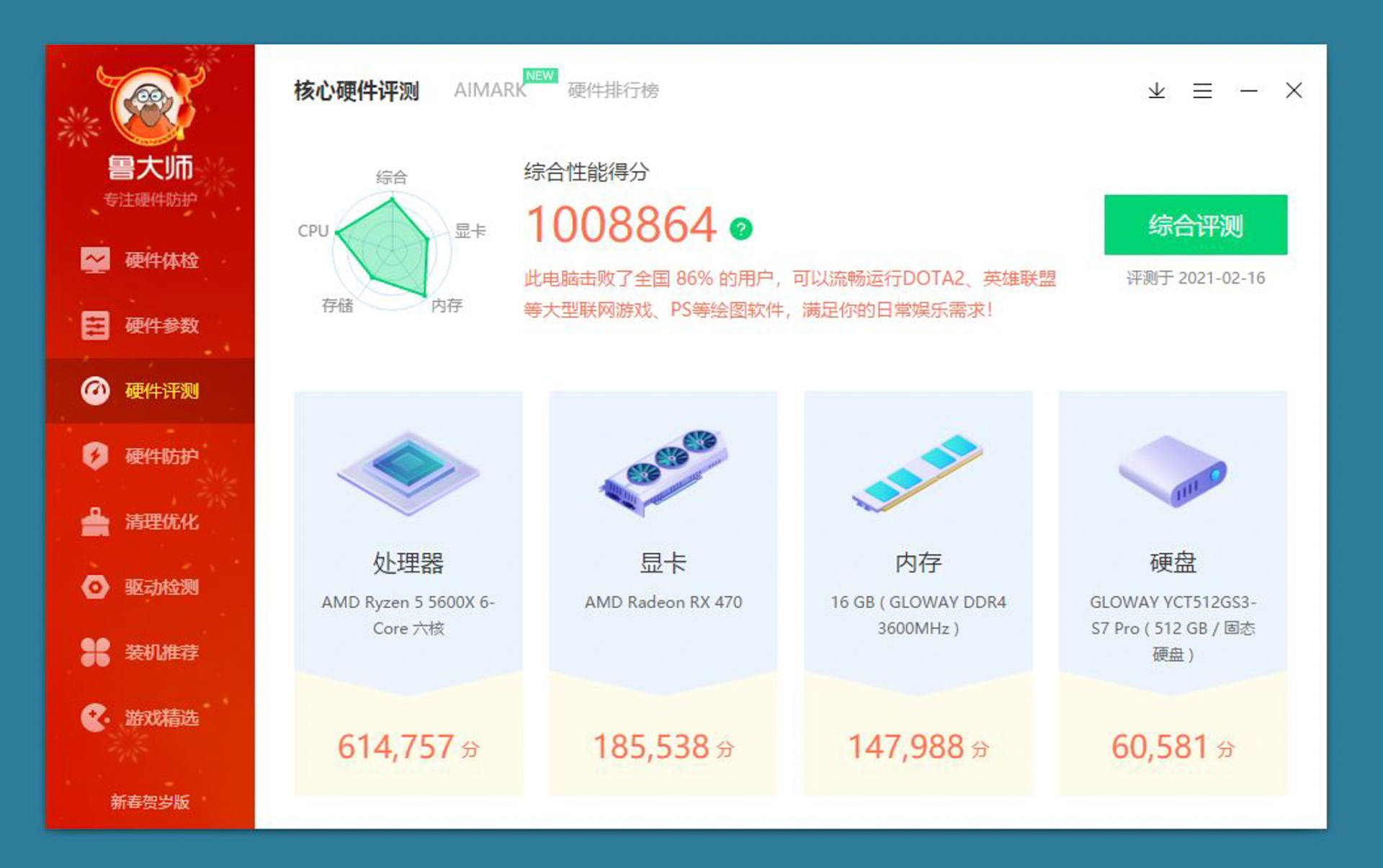

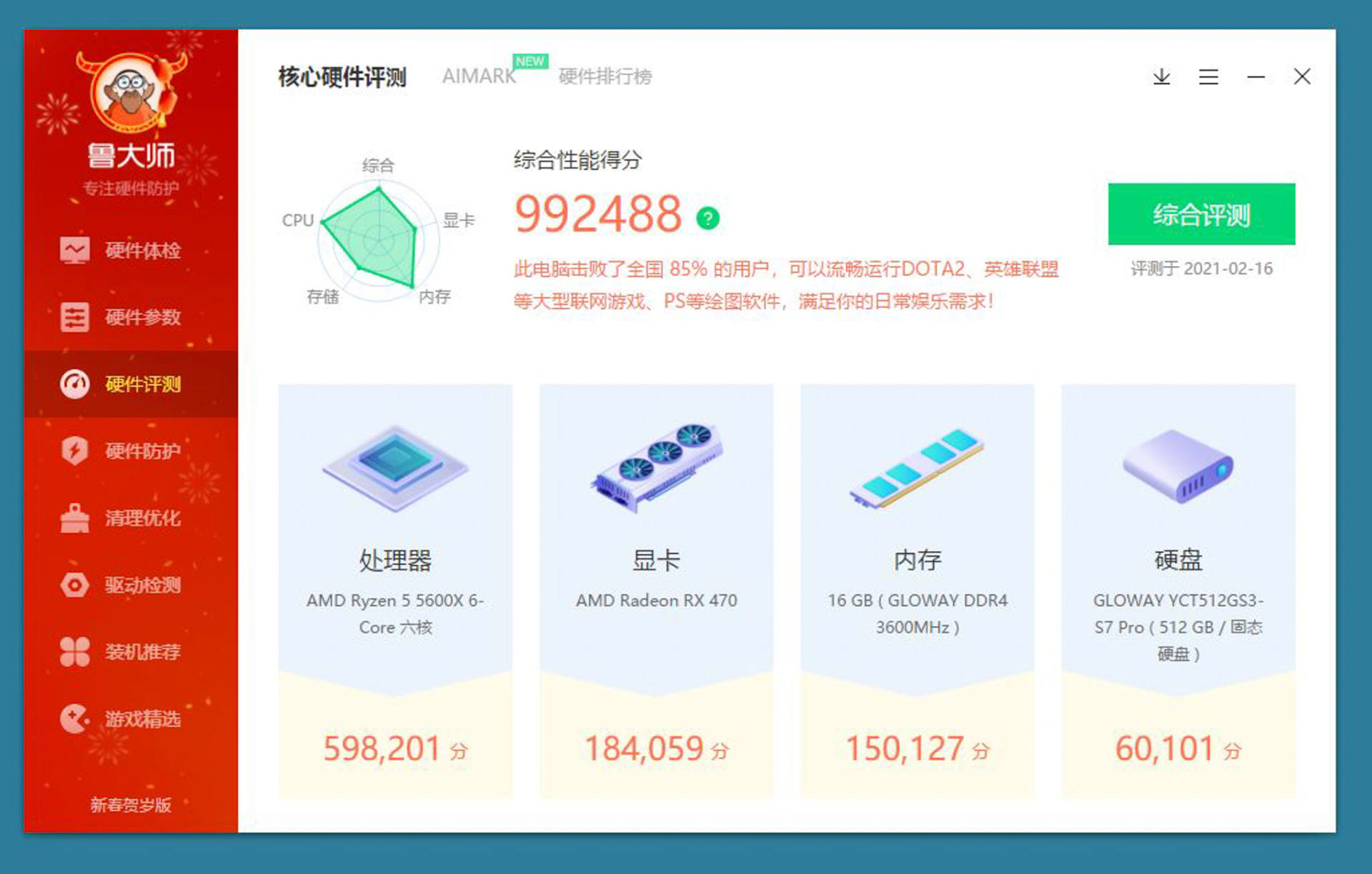

虽然经常说鲁大师是娱乐大师,不过还是有些参考意义的,不过鲁大师更新新版了,看着有些眼晕。

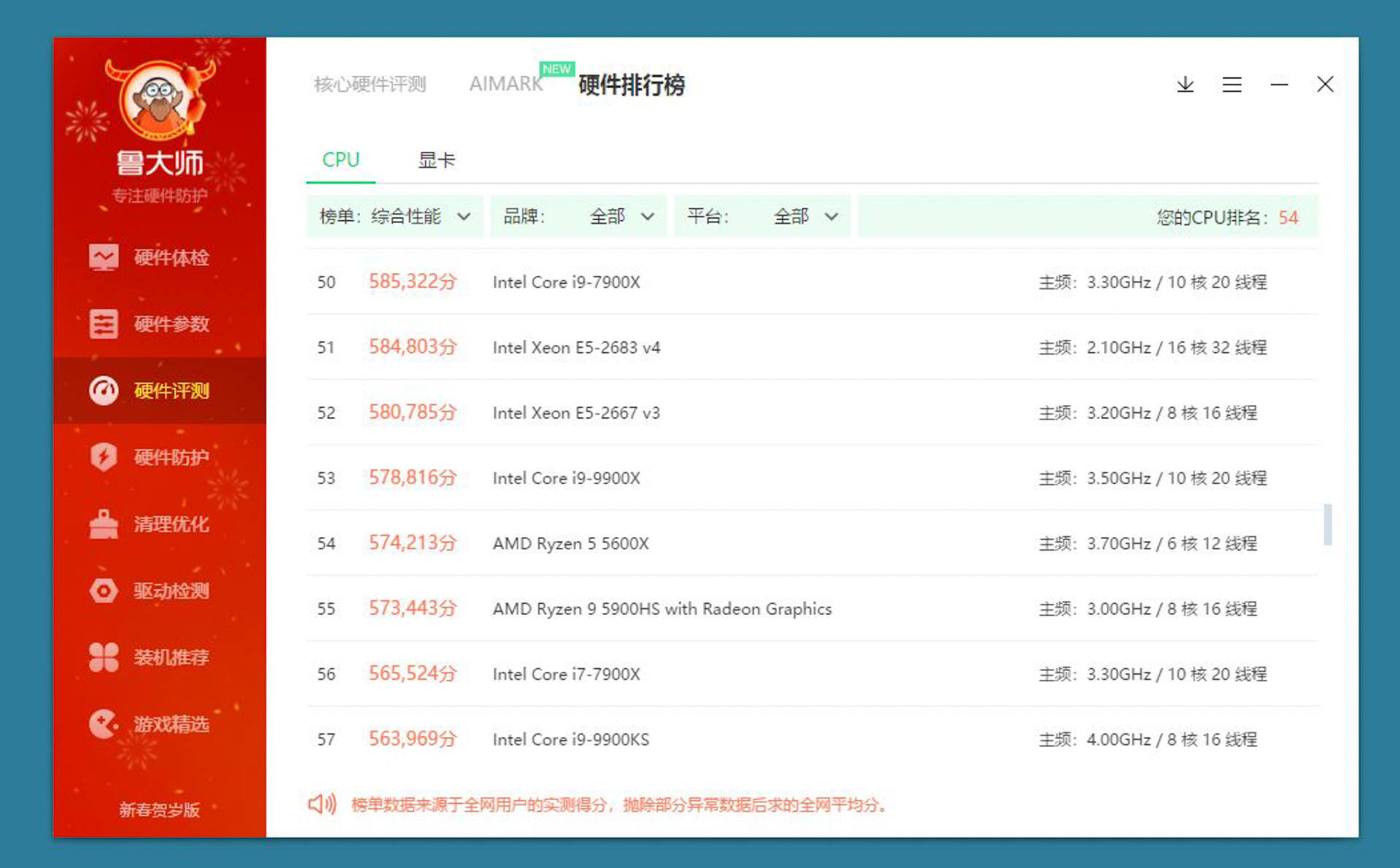

这是鲁大师的 CPU排行榜,看来排位还是可以的。


这个是旧版的鲁大师的跑分成绩,作为参考吧。

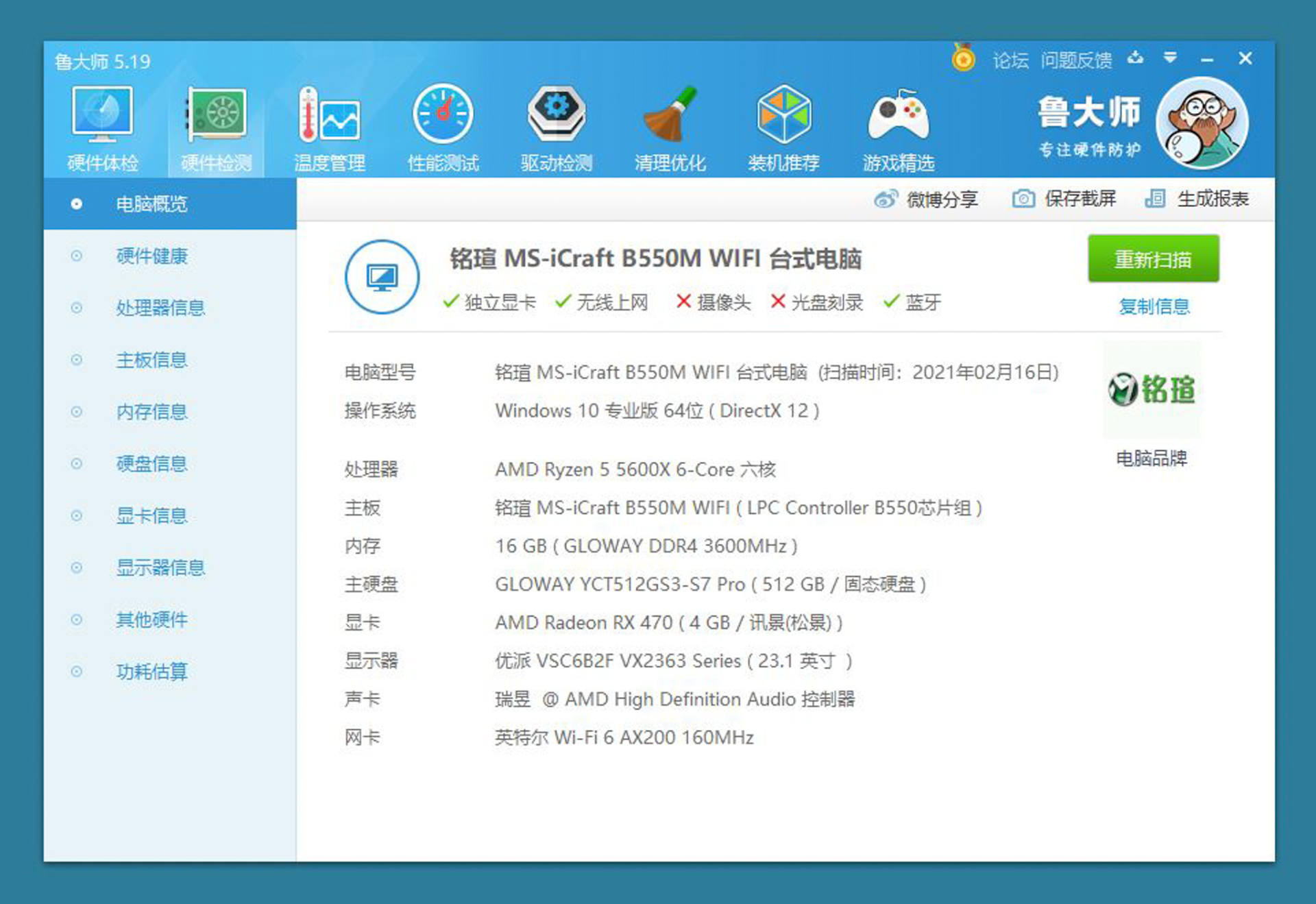

电脑配置。


Cinbench R20跑分


Cinbench R23跑分。


CPU-Z 默频分数。

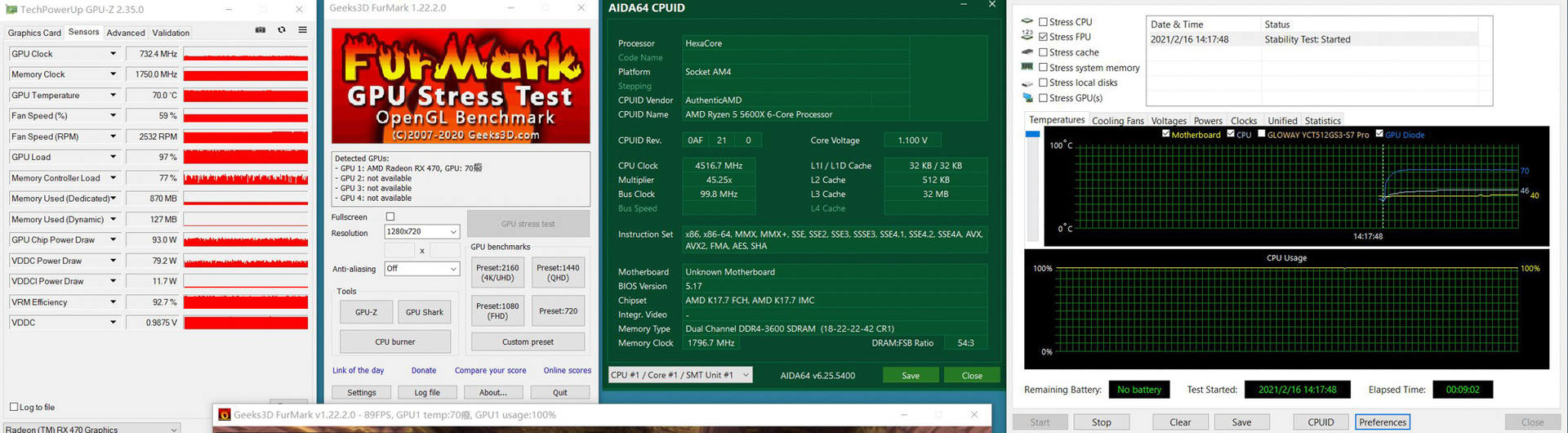

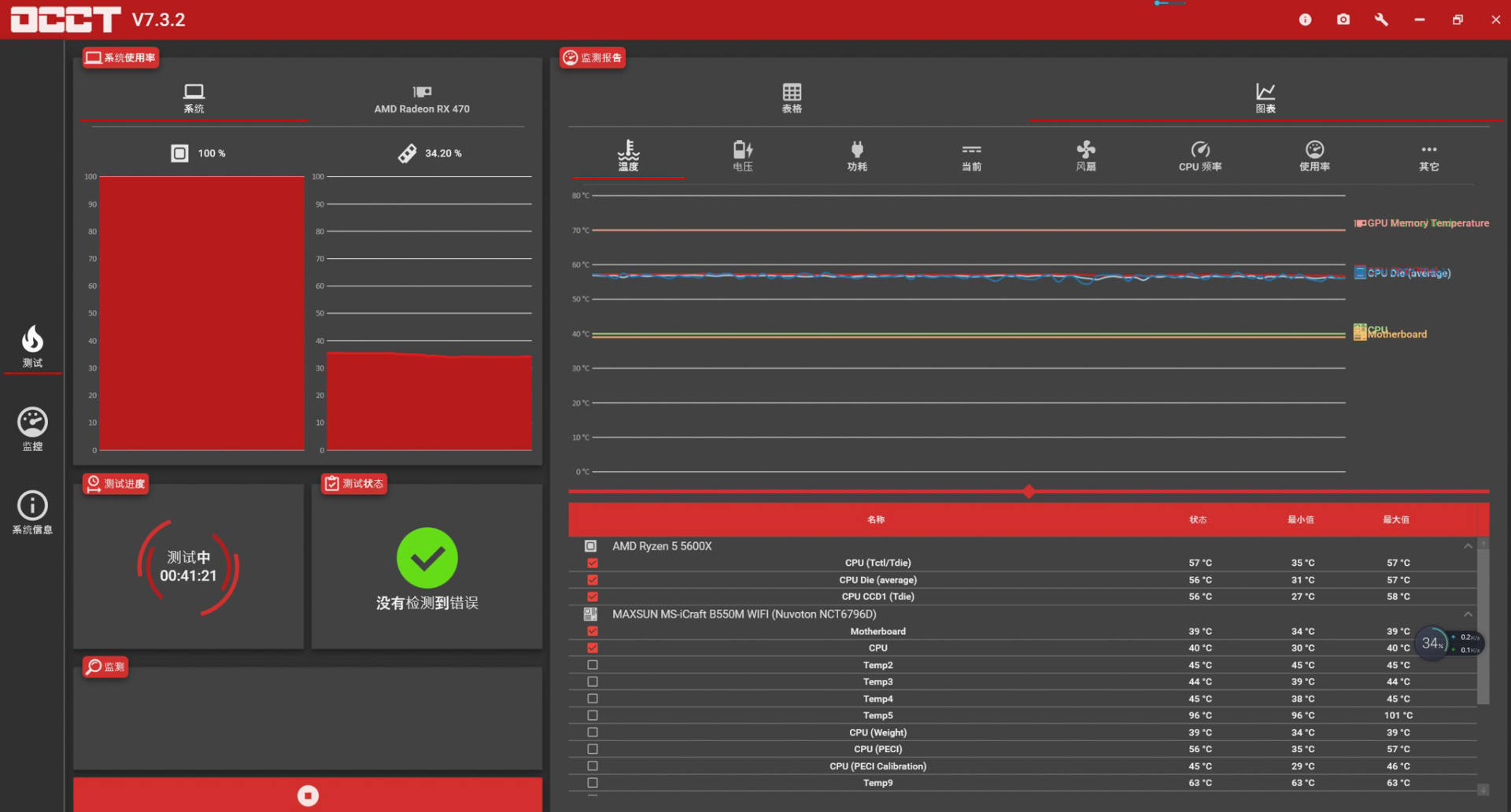

使用OCCT POWER模式双烤毫无压力,温度在50+,我们还是超频下试试吧。

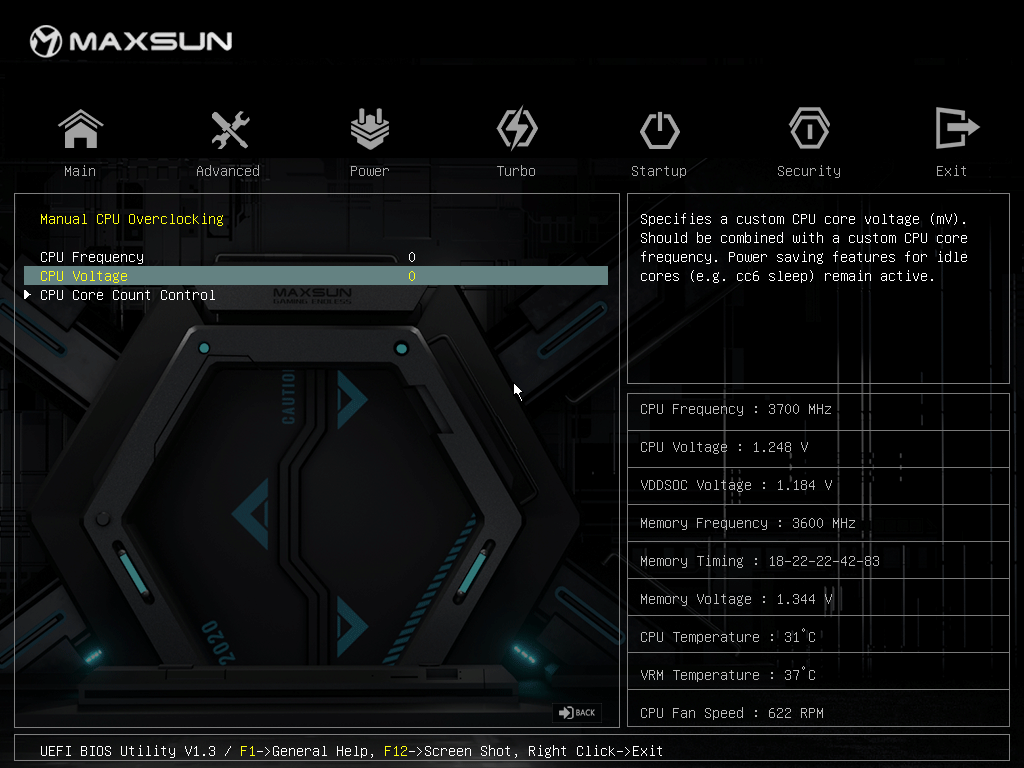

先到BIOS里简单粗暴的设置下频率和电压好了。


在BIOS里面,有七个页面,有主页面、高级、电源、增强、启动、安全、退出。


设置频率超频到4700MHz,电压1.325V。


Cinbench R20分数4262分,比起默频的3765提高了13%,而单核成绩也回升了。


鲁大师CPU分数598201,比起默频的578830也提高了很多。

继续超频到4800MHz,电压提高到1.35V。

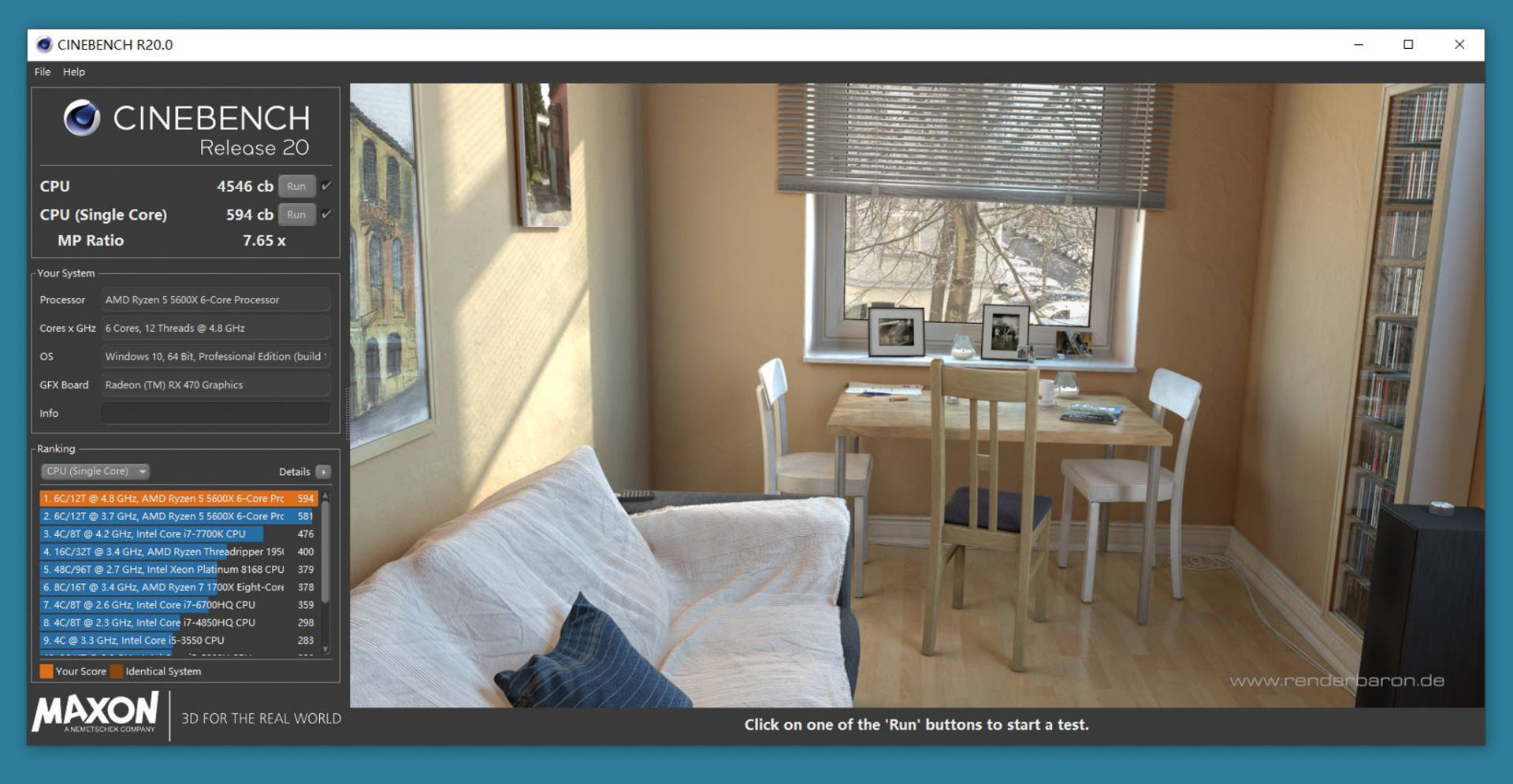

Cinbench R20分数4546,单核成绩594,继续提升。


鲁大师CPU分数超过了60W,分数是613747。


很早就听说AMD有官方的超频软件,用官方的超频软件RYZEN MASTER试试,先选择的是OC自动超频。


选择自动超频,结果超频到了4500MHz。

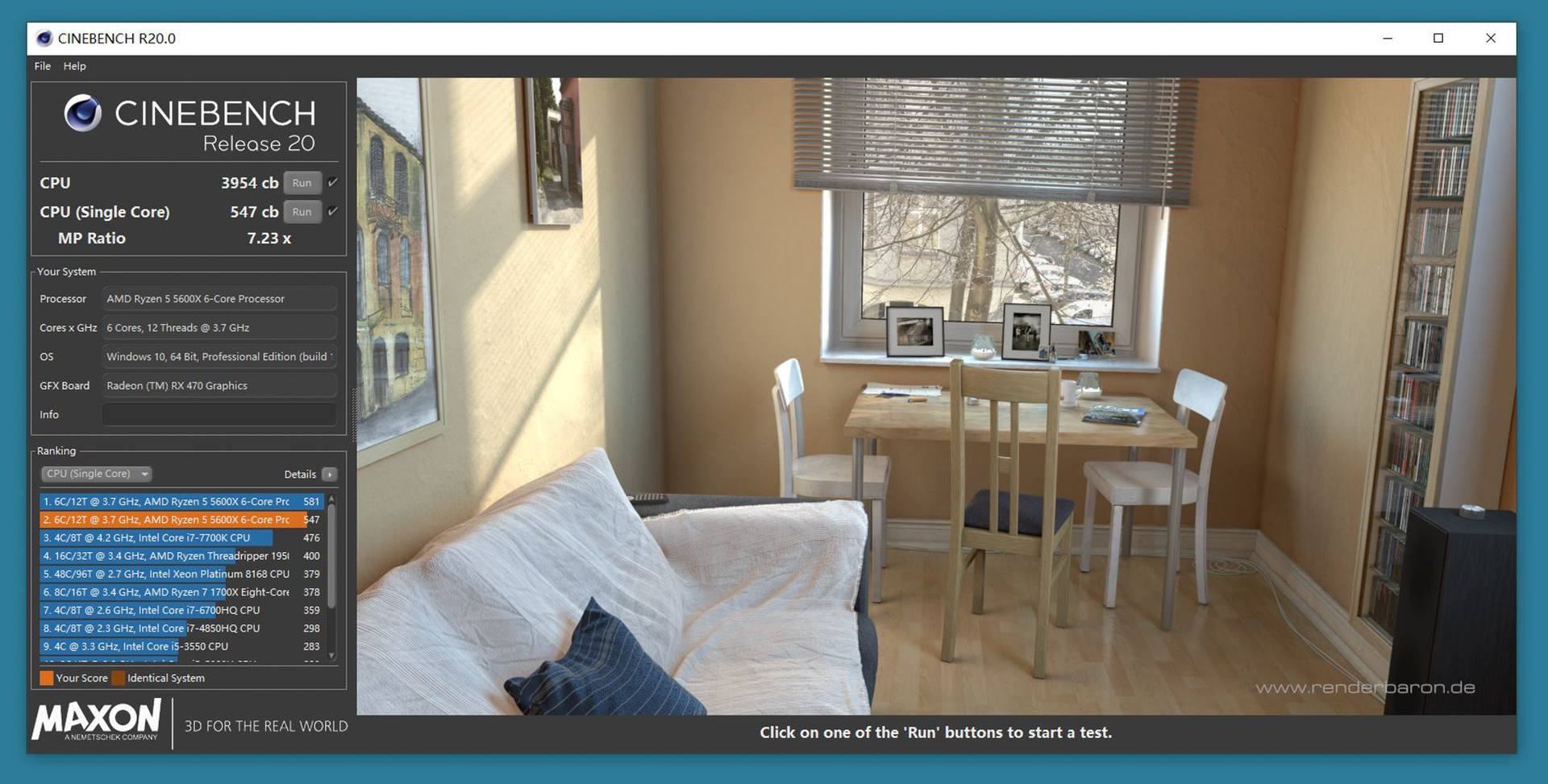

Cinbench R20分数3954,比之前默频的3700+增加了,但单核成绩却少了些。


鲁大师分数有所增加。


选择手动模式,将电压加到1.4V,频率加到4900MHz。


此时CPUZ的分数如下:


然而一测试就失败重启了,这个大概同CPU的素质有关。

通过实际测试,铭瑄的这款iCraft B550 WiFi主板展示了它的实力。

总的来说,铭瑄iCraft B550 WiFi主板可谓是物有所值,堆料之作。16相供电,双8pin供电,扩展式覆盖合金马甲,板载RGB灯效,支持PCIE 4.0,双M.2 插槽,板载 WiFi 6 ,2.5G有线网口。BIOS界面内容丰富,方便实现超频增强性能。支持U盘免CPU一键升级BIOS,方便实用。同时可以一键清空BIOS复原,超频爱好者的福音。
