大家好,我是阿虎,一个多年的数码爱好者,当然也包括最常见的玩电脑了。不过玩电脑咱可比不上人家顶端CPU主板来回换,我们就是折腾下配件什么的。话说似乎好久没有怎么折腾机箱了,俗话说女生换衣服,男生换机箱,所以最近有些按捺不住,又开始折腾了。
曾经喜欢大的,喜欢全玻璃的,不过最近精神不是很好,希望有款稍微压力小的的机箱在身旁(我的机箱是放在桌子上的,不放桌子上怎么看光污染呢)。身材适中、重量适中、透亮适中、RGB要有的,白色最好,于是,一款安钛克的FLUX白色守护者就映入了眼帘。

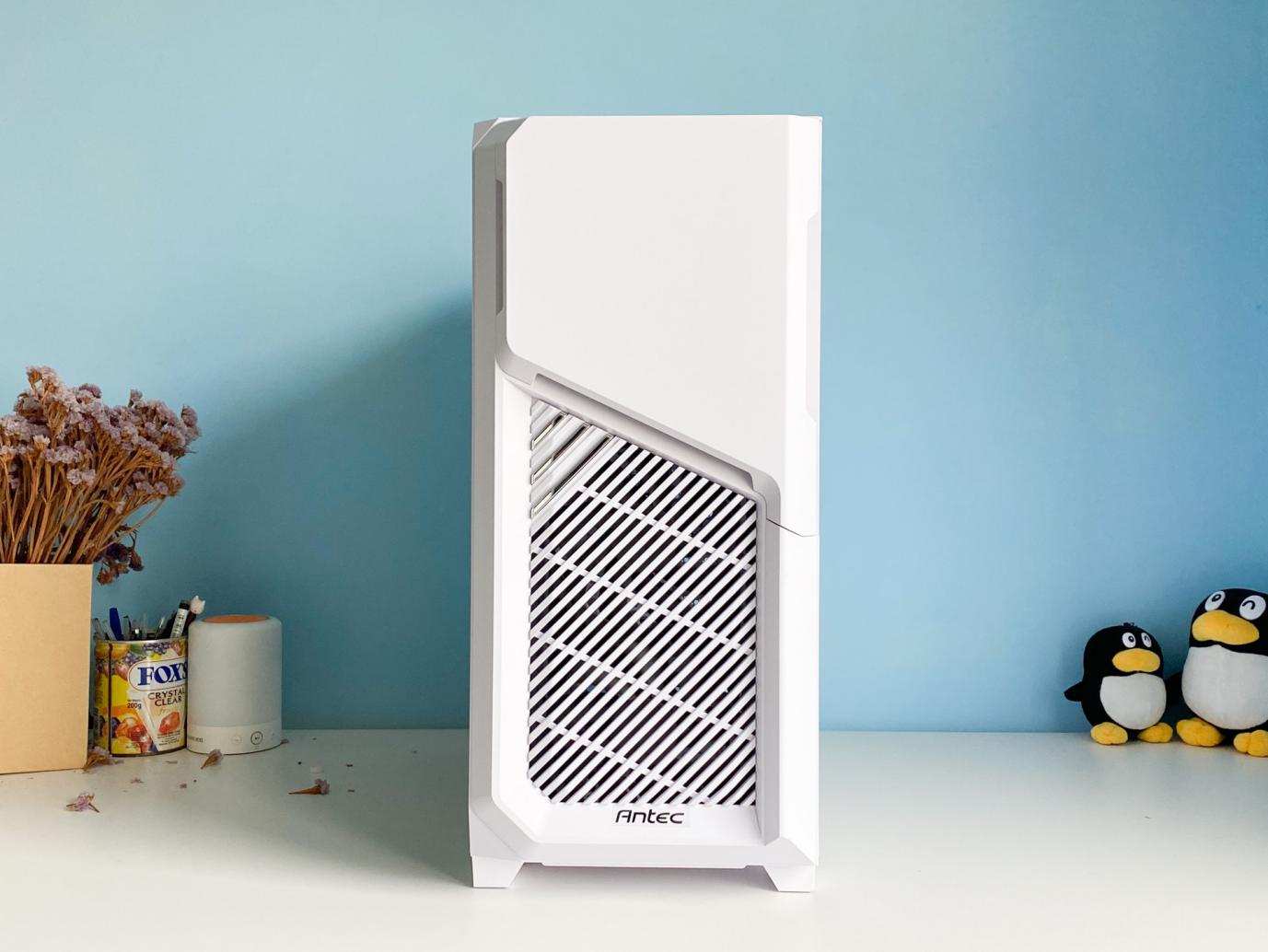

机箱中等重量,中塔机箱,搬运起来,相对于之前的一些机箱,轻松了很多。首先来看下机箱的正脸,干净的白色,富有棱角的造型显得比较生动,上面三分之一是个白色的面板,下面三分之二是栅栏,斜斜的分割让视觉不是枯燥。


上面的面板其实是个磁吸的盖板,可以拉开的,打开可见背后上部是预留的光驱位,对,喜欢光驱的朋友这里有位置的。下方则是通气栅栏。

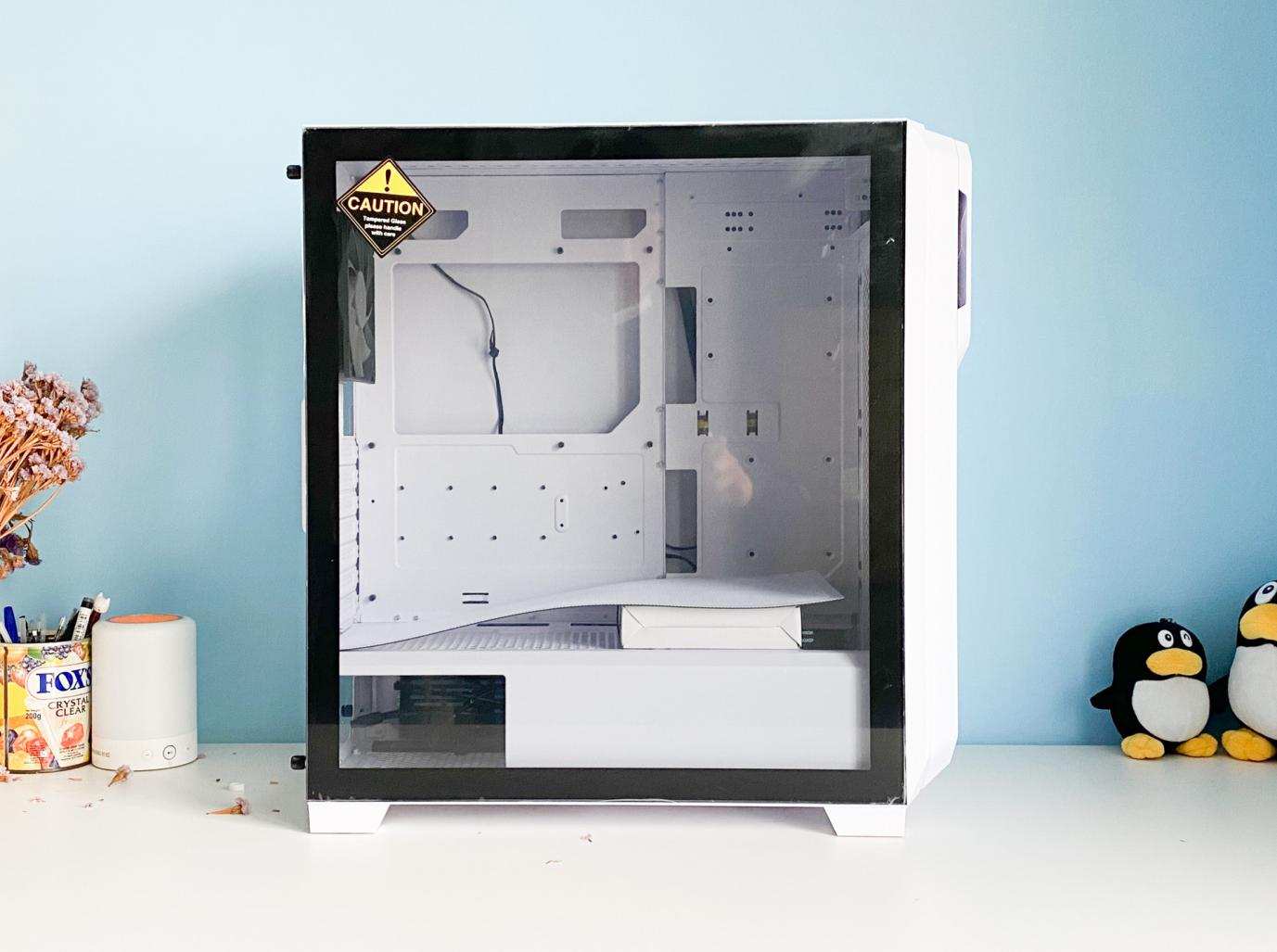

来看下侧面,侧面有侧透的玻璃,4mm厚度,采用后拉式的免螺丝刀固定方式,用手拧松后面2个螺丝就可以拉开面板了。侧透玻璃四面具有黑色的边框,不过在白色的机身的映照下,并不显得宽大,机箱里面清晰可见,内部也是白白的干净颜色,白色的好处就是,看起来很亮。

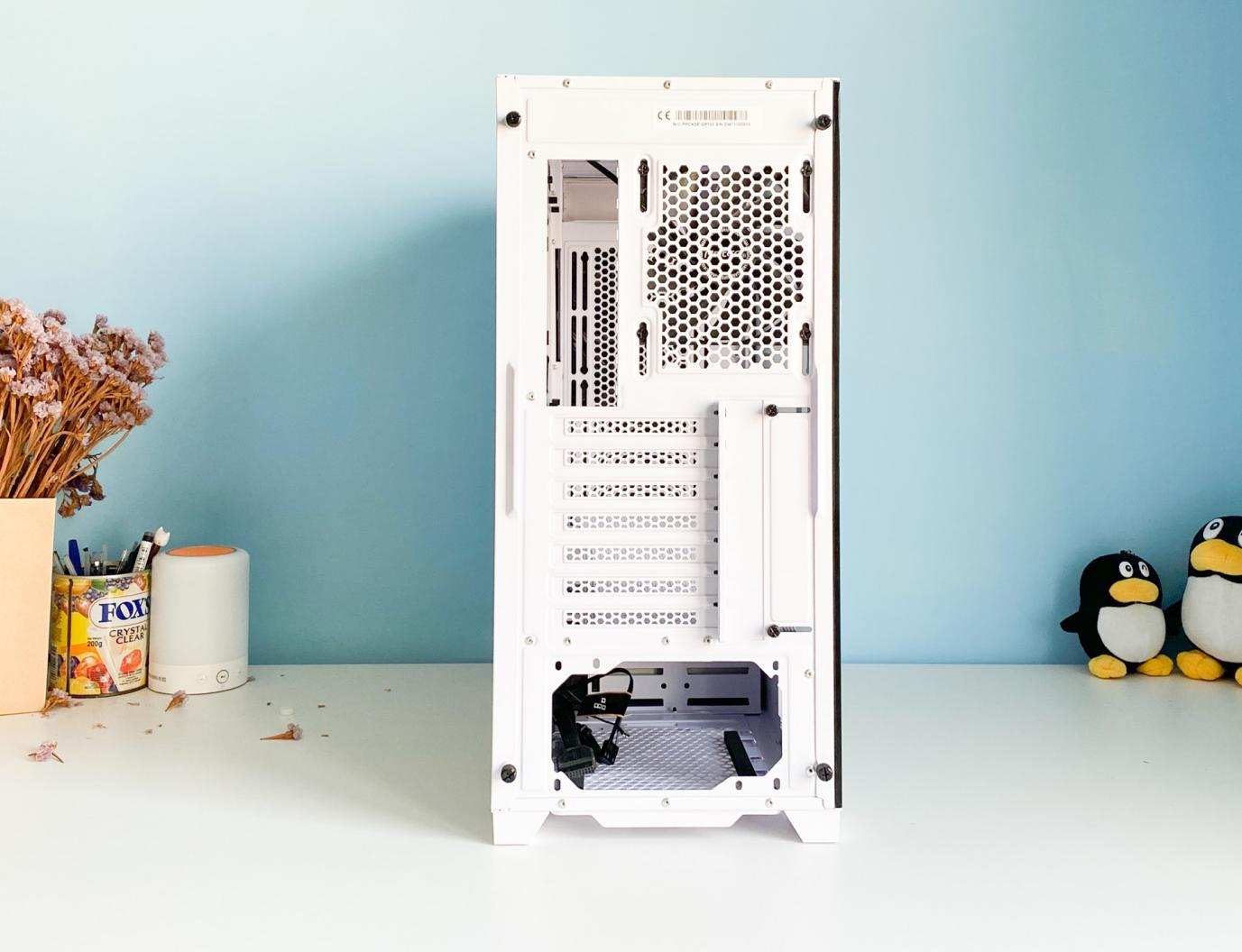

后面,依旧是全部的白色,从排列上看是常规的机箱结构,下面是电源,中间是PCIE插槽位置,7个,最上面是有个风扇位和主板接口预留口。

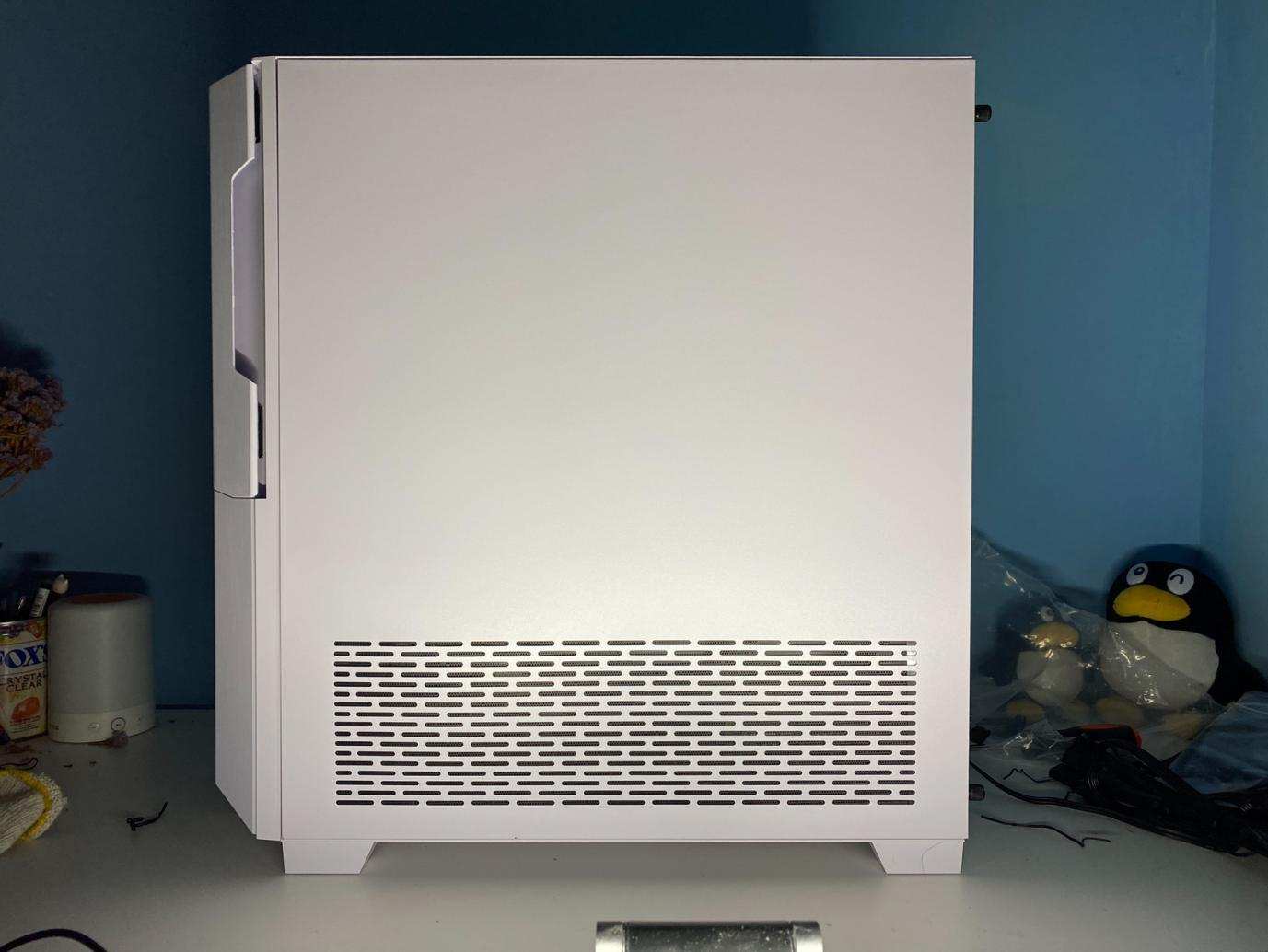

然后是有右侧板,侧板通体白色,钢板,下方有一长条的通风口,这里可以给底部的电源仓、硬盘位置通风吗?后面我们打开看看。

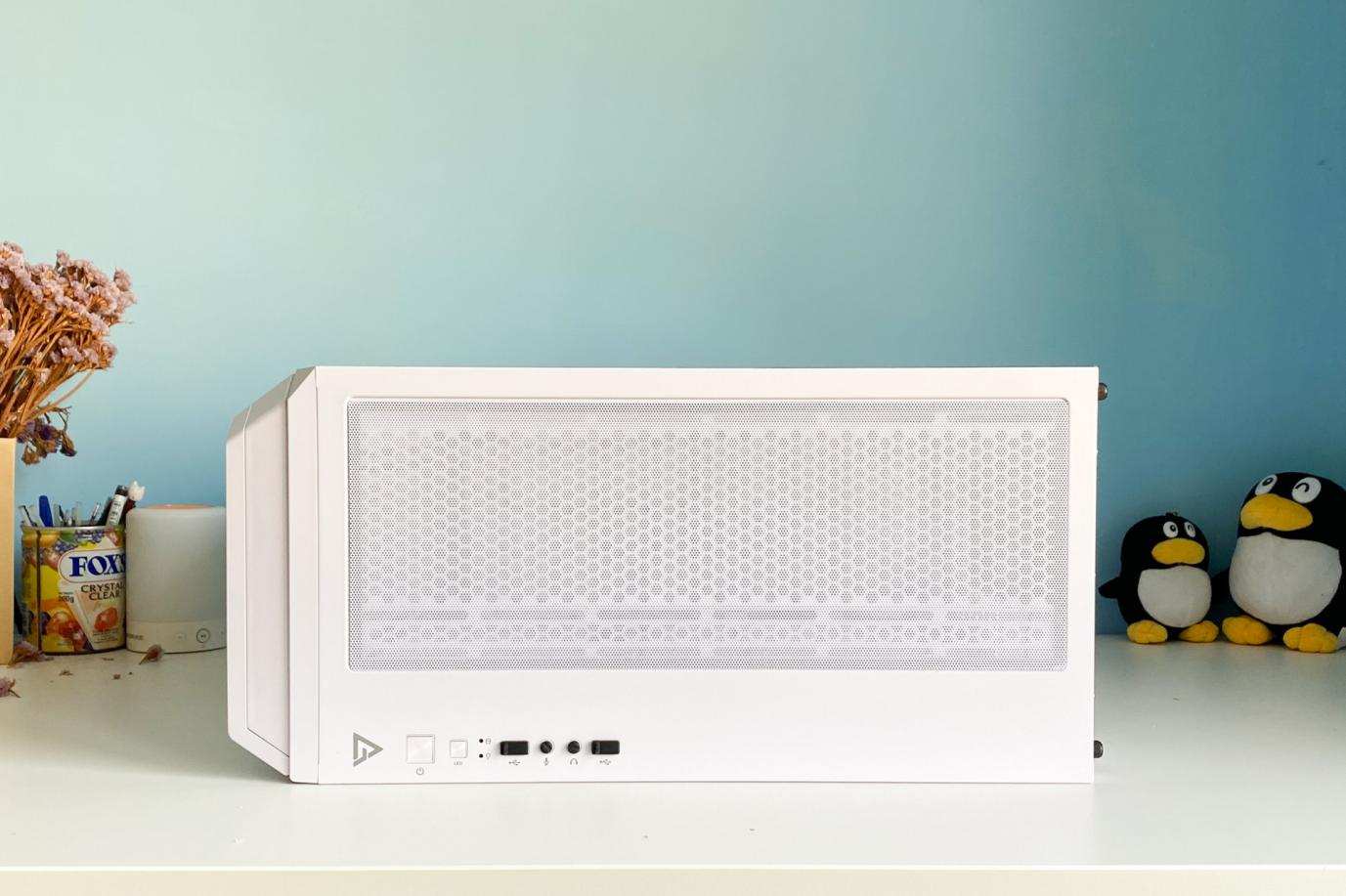

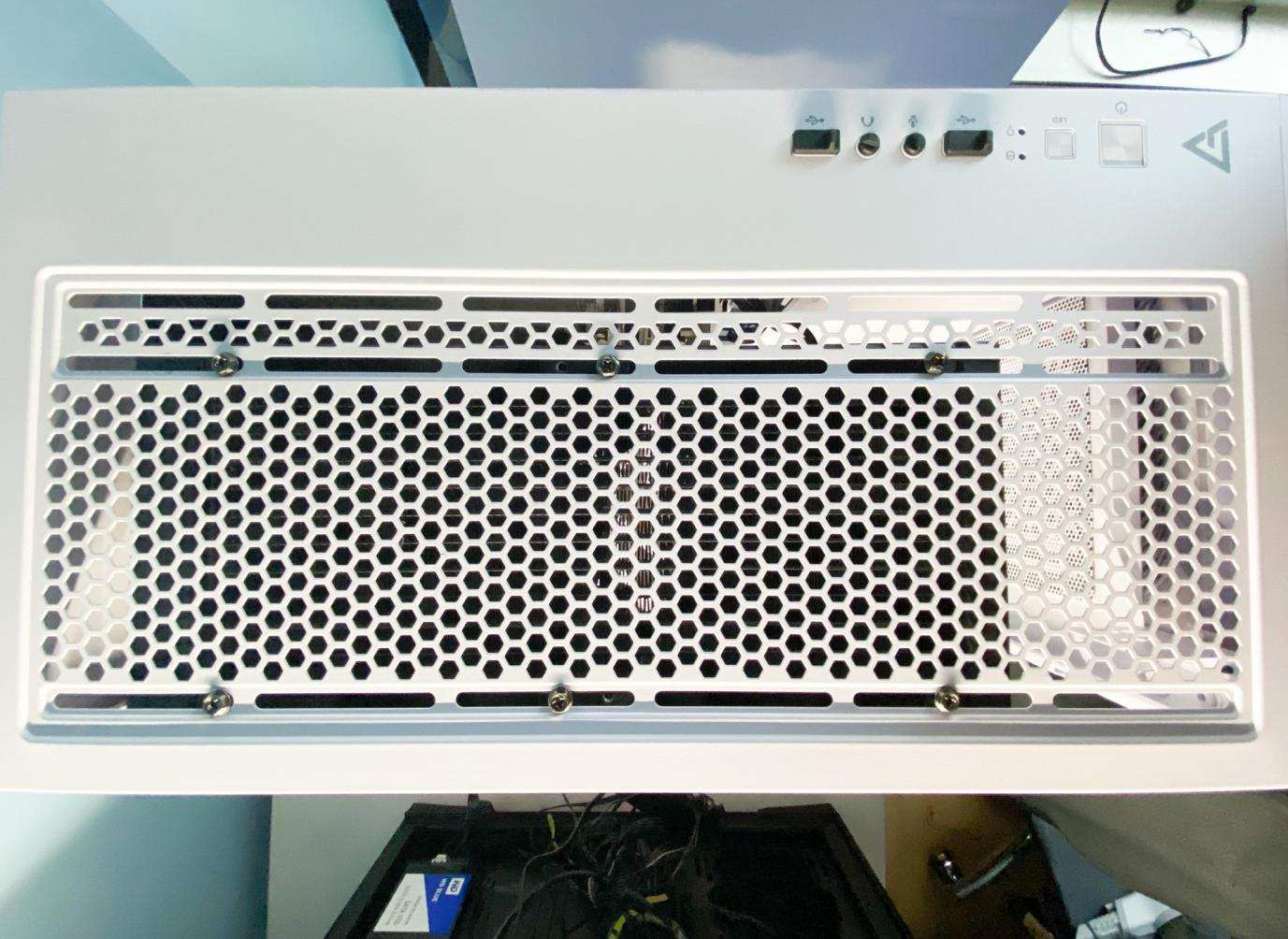

再来看看顶部,顶部也是一片白,真是白白复白白。可以看见有按钮和接口,大片的是顶部通风口和磁吸防尘网。


接口我们看见有一个电源按钮,一个LED控制按钮,2个USB接口,麦克风插孔和耳机插孔,都带有防尘塞。

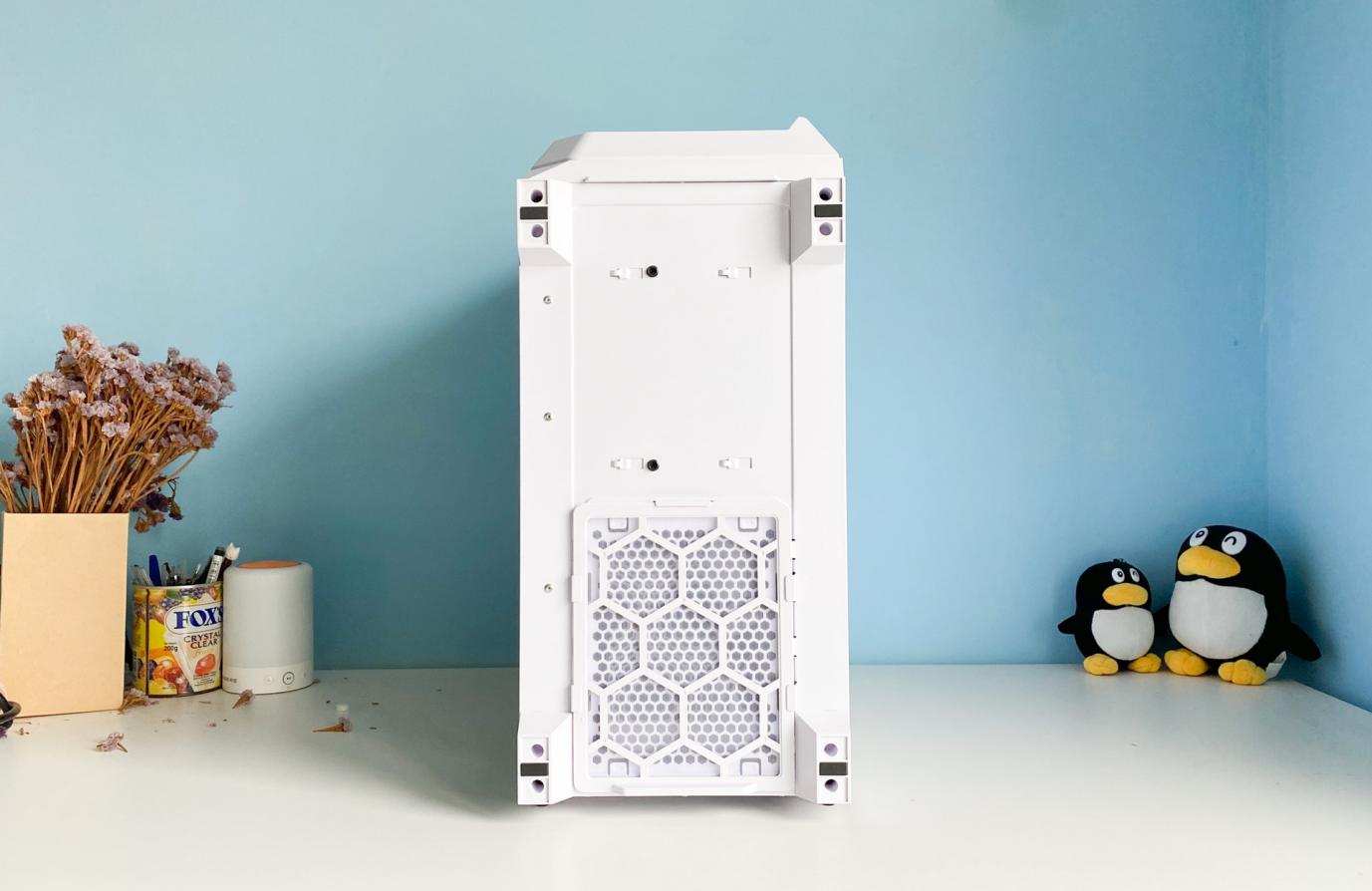

顶部看完再看看底部,又是白花花,除了四个黑色的脚垫,下面,应该是电源进风的位置,可以看见防尘网。


防尘网是抽拉式的,可以方便的抽出清理,蜂窝状的样子不单调。


这一圈看完了,给人的感觉就是真清爽啊,处处是白色。前面有可打开磁吸盖板,里面还预留有光驱位置。有侧面有通风口,都是不常见的设计,有趣。

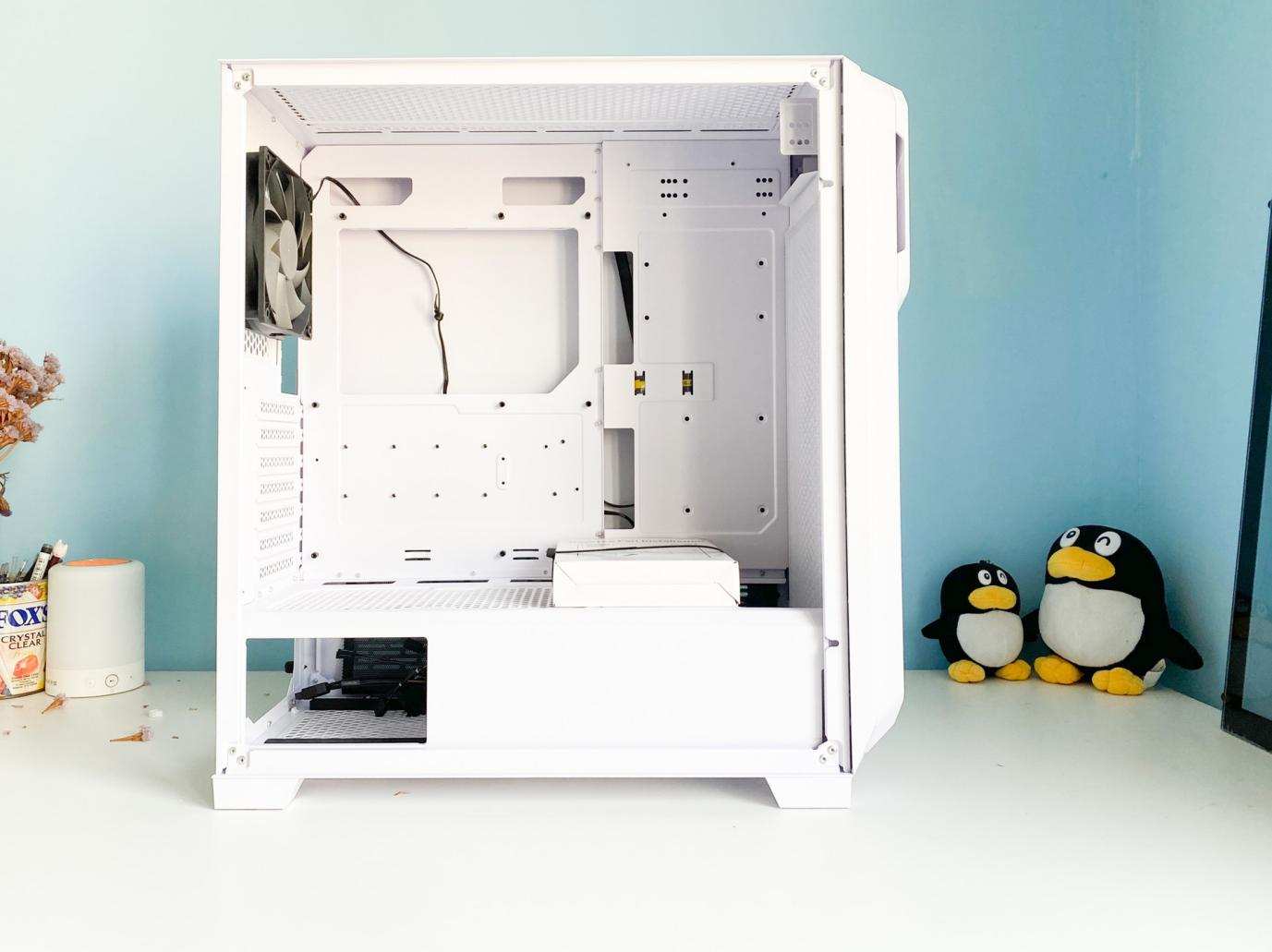

取下左侧的透明玻璃,来看看里面吧。可以看见底部的电源仓,底部有露出孔,后部有一个风扇,12英寸的。可见很多的穿线孔,我们近处拉近看看。

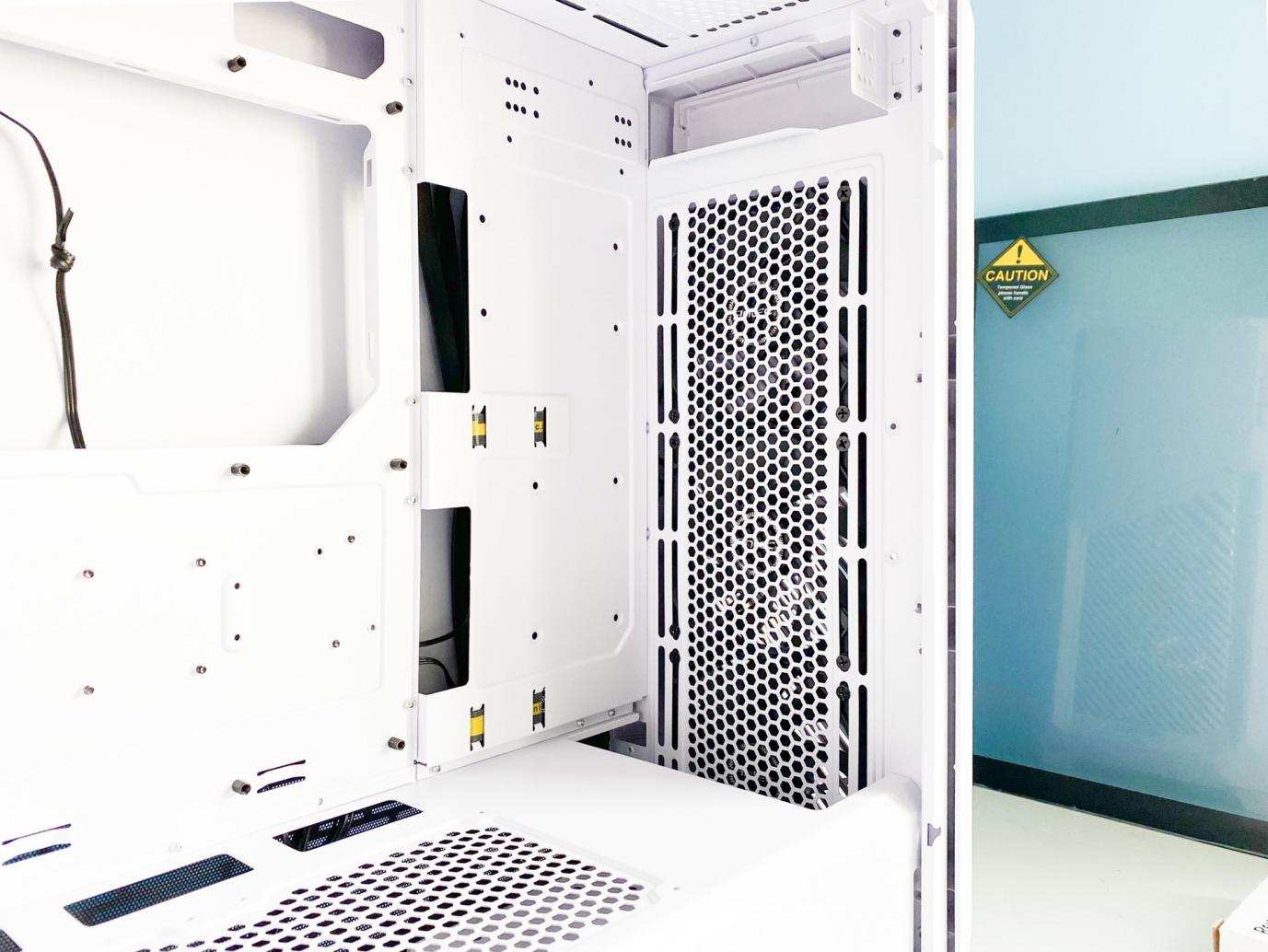

拉近看的清楚多了,后面是一个12英寸的风扇,背板顶部有2个穿线孔,右侧有2个穿线孔,底部有三个穿线孔,穿线应该很容易的的。电池仓顶部大部分是镂空的,是通风口设计。并且没有全覆盖,到前面板时留下了部分空间。


仔细观看,前面安装了3把风扇。安钛克这款DP502 FLUX随机带有五把风扇,真是赚到了,有四把风扇了第五把在哪里呢?


在这里啦,刚才是在机箱里捆着,被我剪开拿出来了,是一个12英寸的风扇,而且还是反向的,就是向上吹的。不过没有RGB,其余几把也没有,有些失望。不过想想399的价格,能标配5把风扇已经很不错了。这个反叶风扇安装在电源仓上方,直接为显卡提供散热,在机箱内部形成垂直风道。


转到有侧面,把背板拿下来,发现背面通风口的位置里面,也有个磁吸的防尘网,考虑的比较周全。

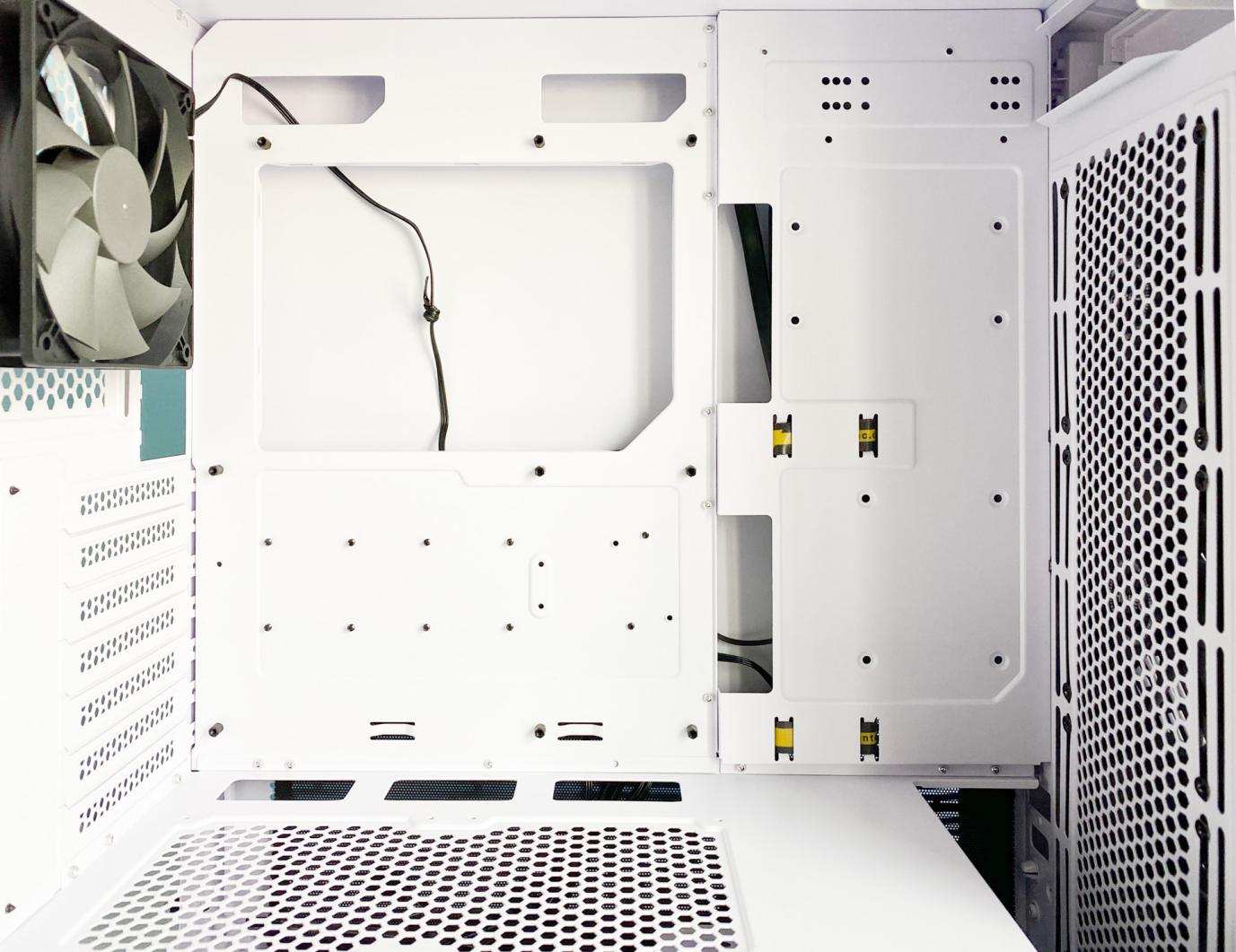

看看取下右侧板后的背面吧,很透空的样子,下面电源和硬盘架位置是通的,这样方便线缆的隐藏,中间右侧有2个2.5英寸硬盘的挂架,现在通常都是放SSD硬盘,中间位置是一个ARGB+风扇控制的HUB,左侧顶部是面板的各种线挂下来,左侧前面板的线也是引导这里。根据说明,左侧的空余的位置,其实是给2个硬盘留下的位置,所以还可以挂1个3.5英寸硬盘+1个2.5英寸硬盘。


左下是一个3.5/2.5硬盘架,可以安置2个硬盘,上面一个下面一个。里面的盒子是零件盒。

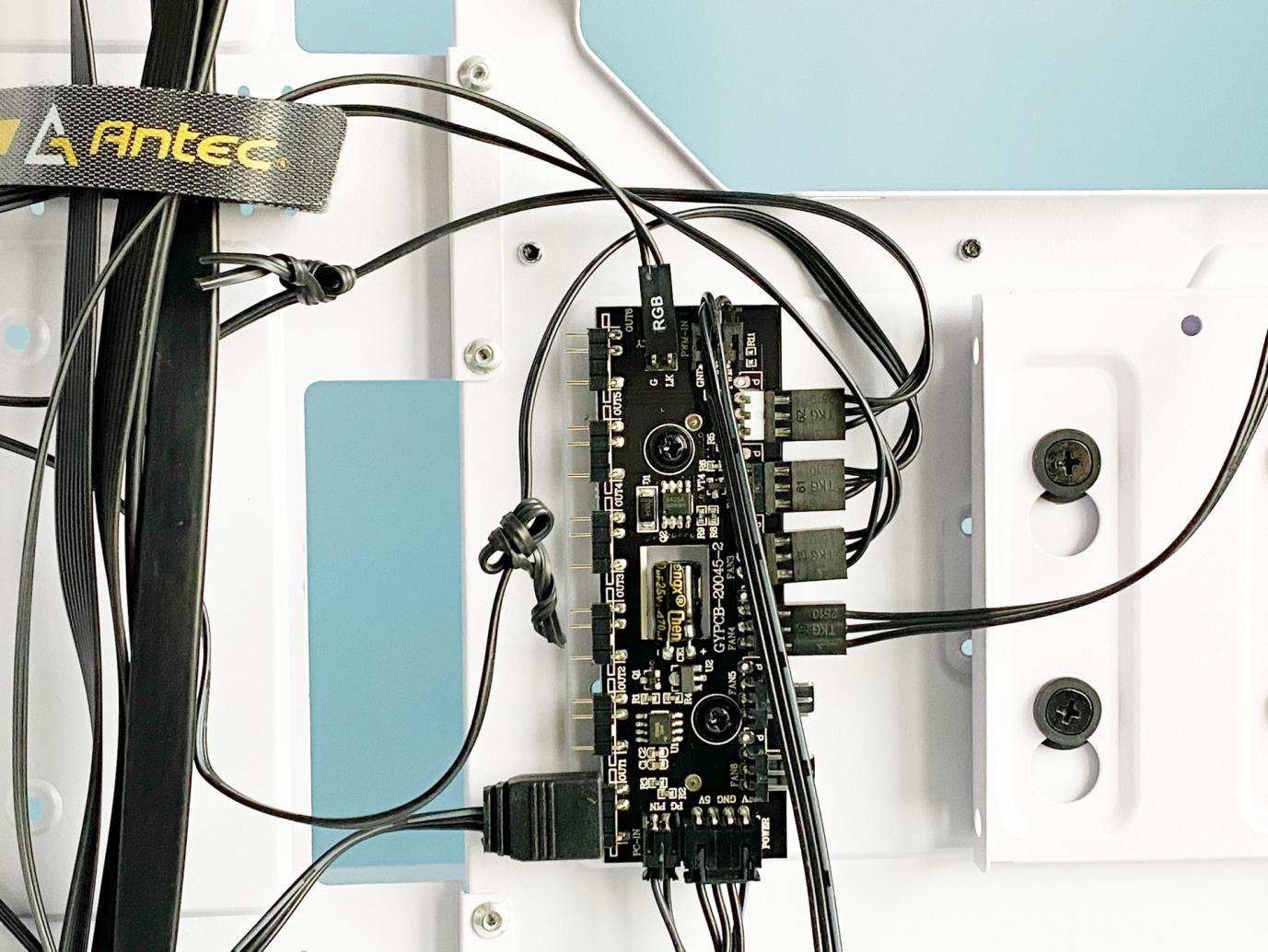

这个集线器HUB可以连接6个风扇和6个ARGB,出厂已经接了4个风扇,左侧一个ARGB,应该是前面板的。

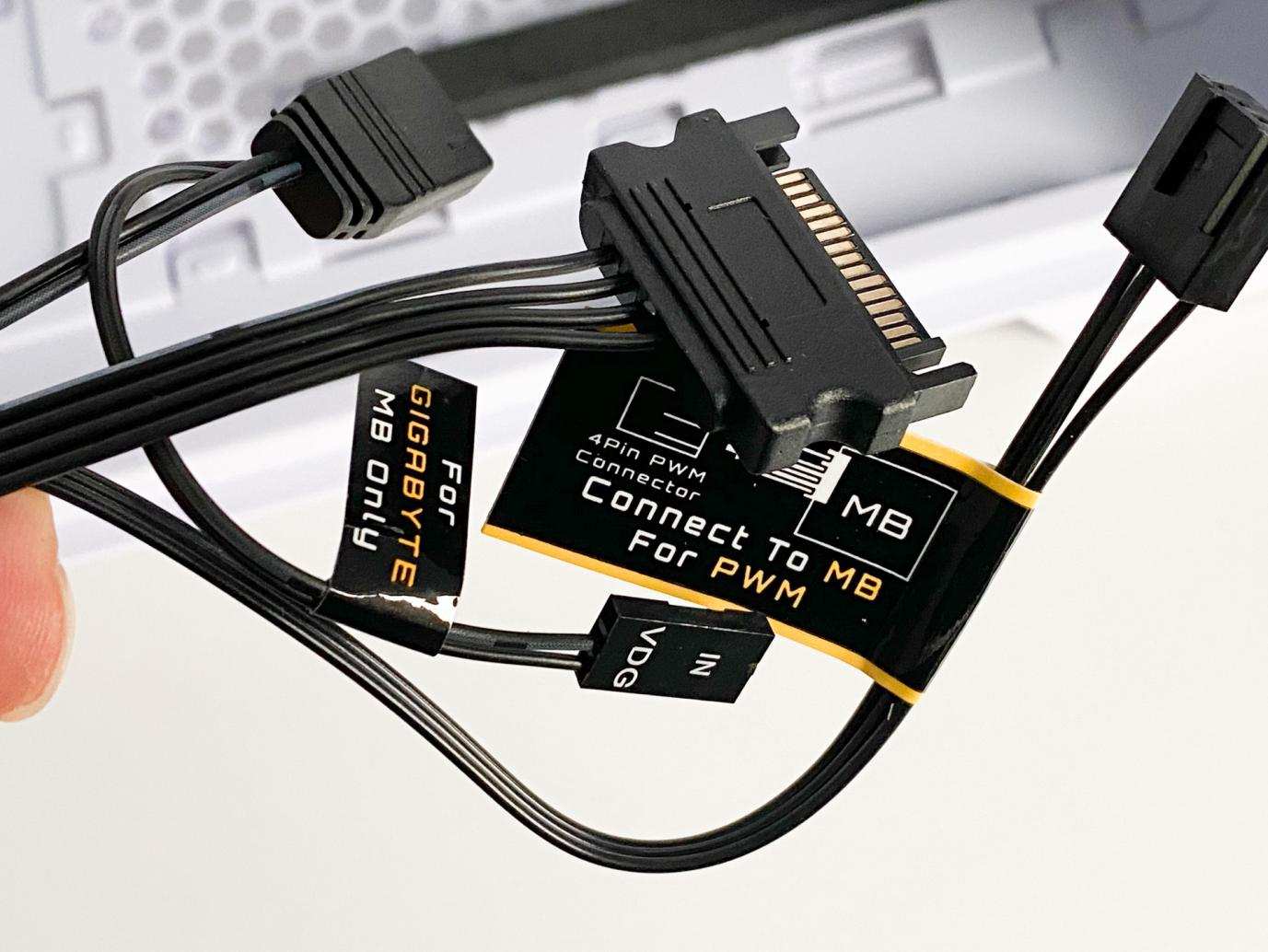

HUB出线有接到主板的风扇控制线,ARGB接线,SATA供电接口(给HUB用的),以及一个接技嘉主板的接口。


接到主板的面板控制线包括有USB 3.0,HD AUDIO音频接口,电源按键,硬盘灯和电源灯接口。

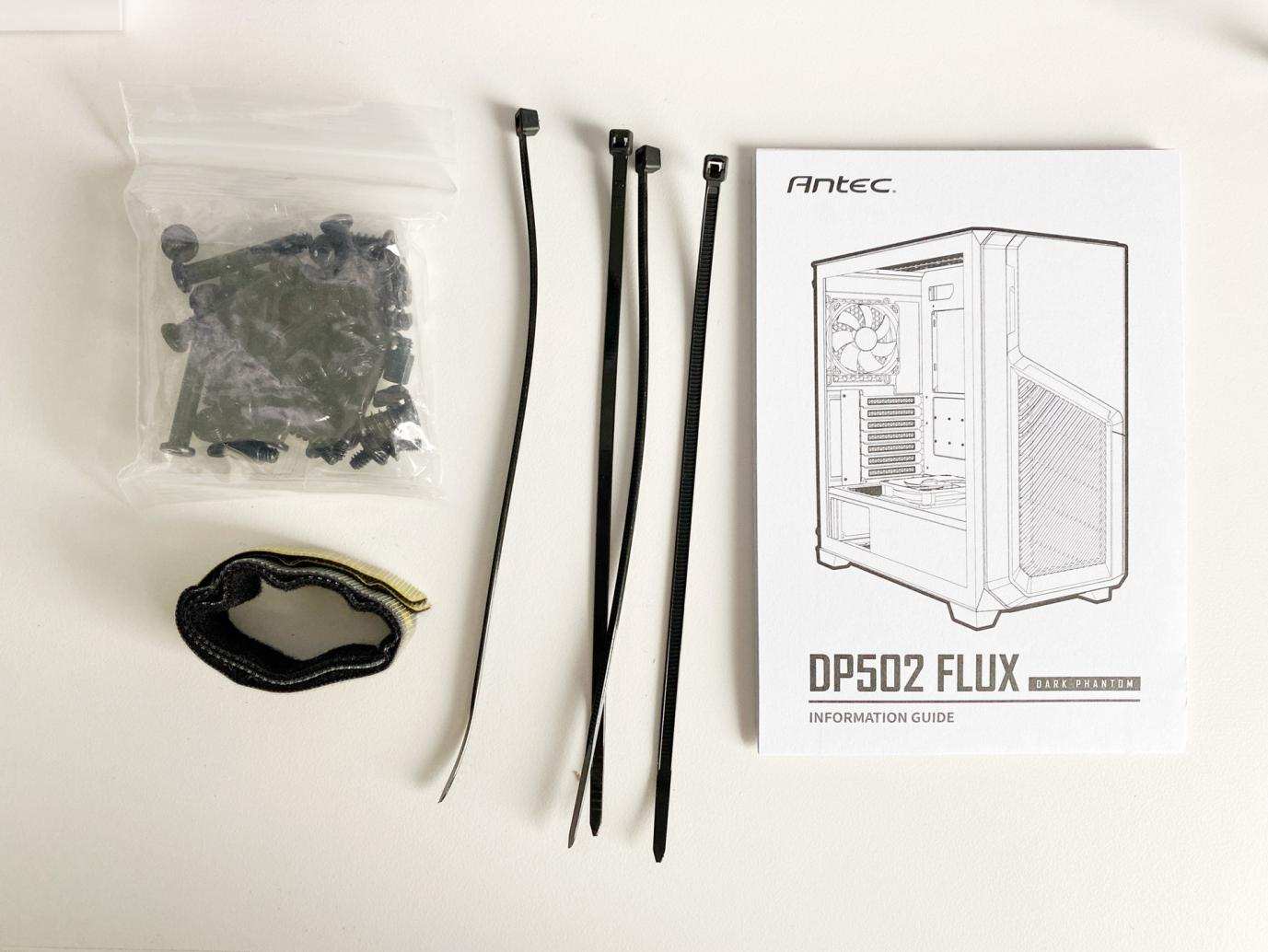

零件盒里有四根捆扎带,一堆各种螺丝,2根ANTEC魔术贴带,一本说明书,比较齐全的。


前面板可以用通常的方式卸下,可以看到里面的3个前置风速,同后置风扇一样的,不是RGB的,让我有些遗憾,毕竟那我是喜欢光污染的。
从里到外,把安钛克守护者DP502 FLUX算看了个透了,也终于明白了这款机箱的诱惑所在。从表面看,这个机箱的整个机型不是很大(大概是由于我用惯了较大机箱的缘故),但是设计下来,可容纳的设备却不少,位置也比较合理。右侧2个SSD位置,下面2个硬盘位置,左侧2个硬盘挂位。可以放置的硬盘还是不少的,同时还有光驱位置。
其次就是通风和风扇的设计,前面面板可装3个风扇,顶部有2个风扇位置,如果拆掉光驱挂架的话,还可以装3个。电源仓上面还有2个风扇位置,后面是还有一个,加起来最多有9个风扇的位置。
从通风来说,前面板,顶部,底部,电源仓,右侧板,后部有6个位置的通风位置,顶部,前面板,侧面,机箱底部四个位置都有防尘面板。
空间设计的比较紧密有效,是安钛克这款守护者DP502 FLUX给我的感觉。内外白色的设计,给人清爽的感觉,也让空间显得较大。


闲话少说,我们来装机,严格来说是移机,从别的机箱转移过来。首先就是把主板和水冷一起搬过来,这样就省事多了,不到万不得已我才不会拆CPU呢。


水冷是240水冷,所以很轻松的固定了下,就是选择了顶部的位置,这里决定是出风口。


盖上了防尘盖,依旧是白白色。


从机箱内部看的样子,这里的水冷的管子,让我纠结了一会,也许换个方向更好一些,但是考虑到后置风扇的作用不是很关键,所以就这样吧,挡点没关系。毕竟我懒,不愿意拆下CPU换个方向。


机箱是面子,电源是里子,我对电源的建议从来就是首先要大,容量要往大了选,大了才安全。其次就是要稳,稳定很重要,很多看似是其他硬件的莫名其妙的问题,其实电源不稳定也是个重要的因素。所以这次用的是安钛克的金牌电源NE 750W, Neo ECO GOLD全模组电源。

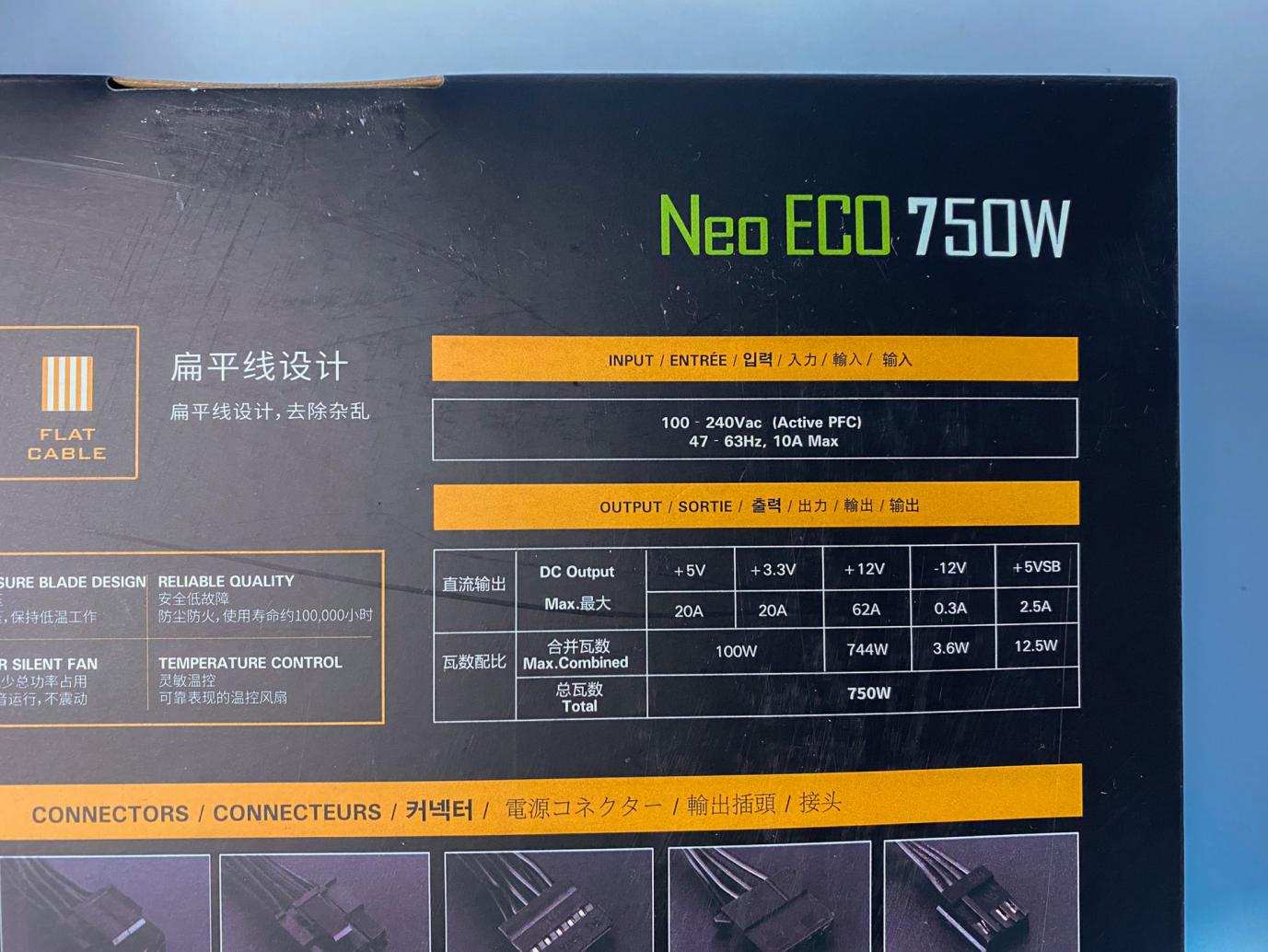

显卡是12V,CPU12V,PCI-E是12V,所以,好好算算吧,一定要有冗余量的。

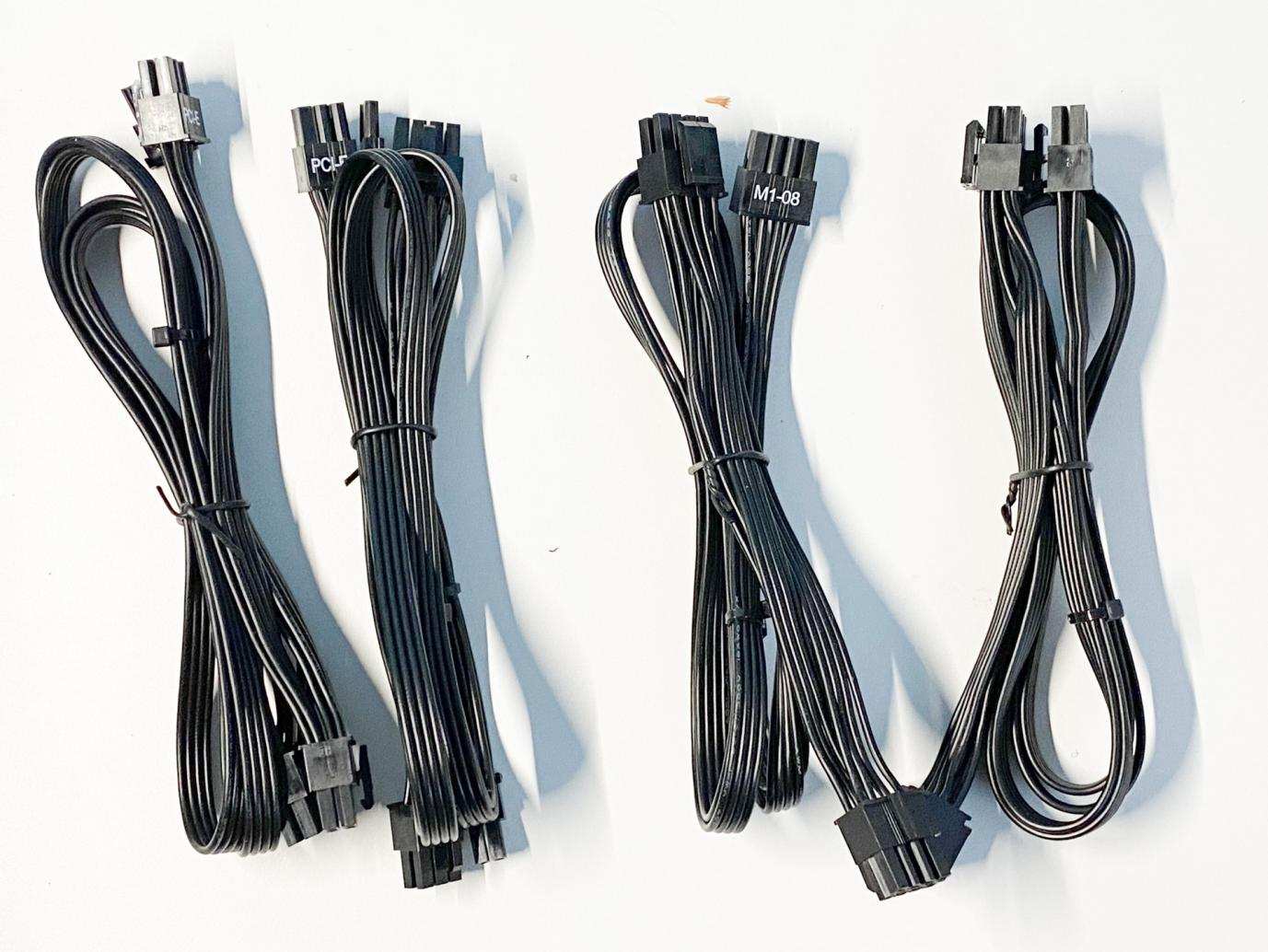

CPU 8PIN 供电2根,PCI-E 8PIN供电 2根, 4xSATA供电2根,4xMolex供电 一根。一般情况足够用了。


包裹严密,包装整齐,看上去就舒服。


刚才说的一堆线材加上捆扎线,四个螺丝,还是免螺丝刀可以手拧的那种,一根电源线。


线材全部是扁平线,就不一一展示了。

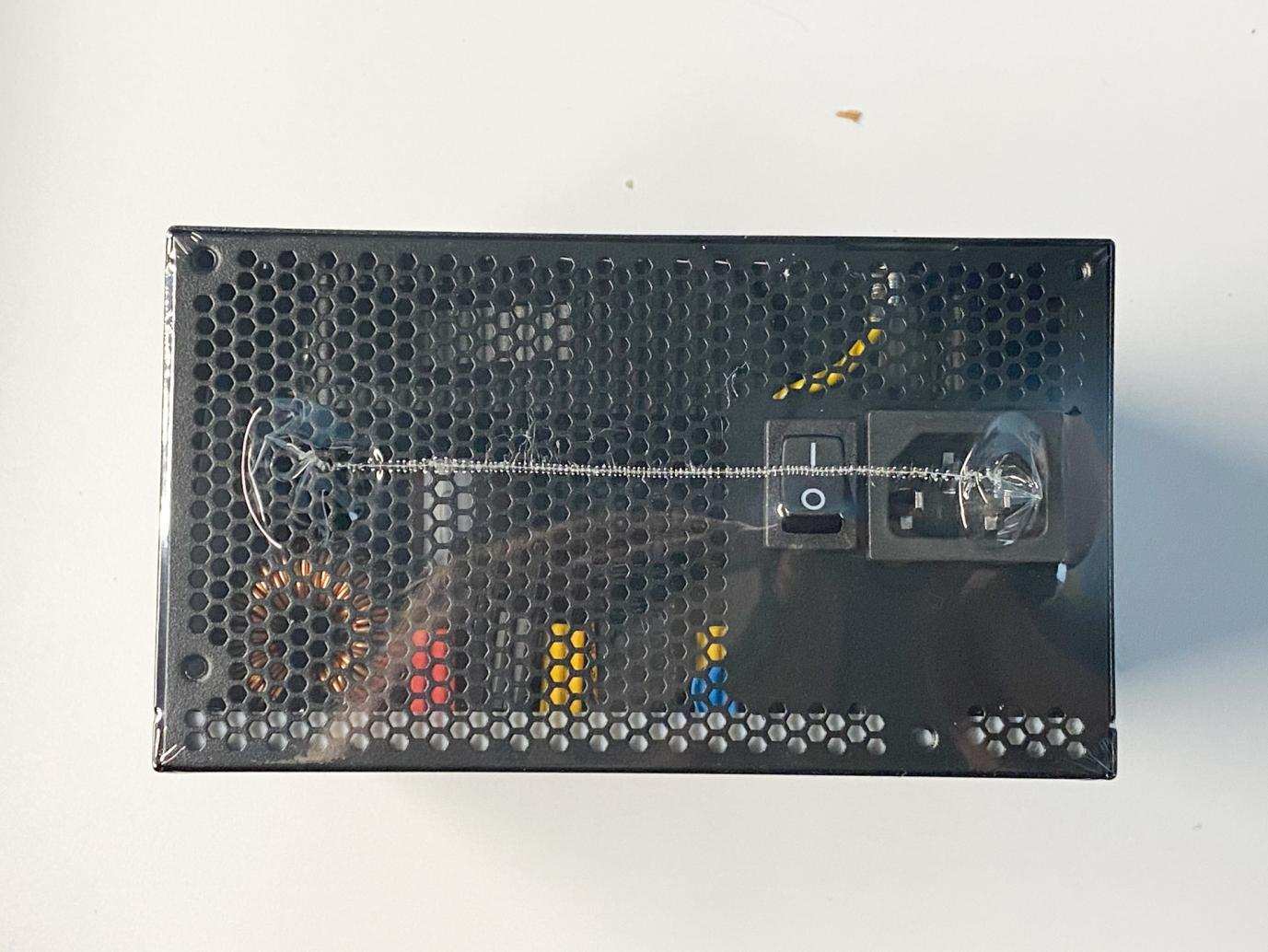

电源居然也给塑封了,这下子就更安全了,不怕被掉包,同时防灰尘。


我嘛,自然要拆封了,7个风扇叶,中间有ANTEC的字样,四个螺丝,一个上面有防拆帖,所以为了这7年的免费更换保固服务,我就不拆了,号称是全日系电容,我想,不敢造假的,毕竟也有网友拆过验明正身了。

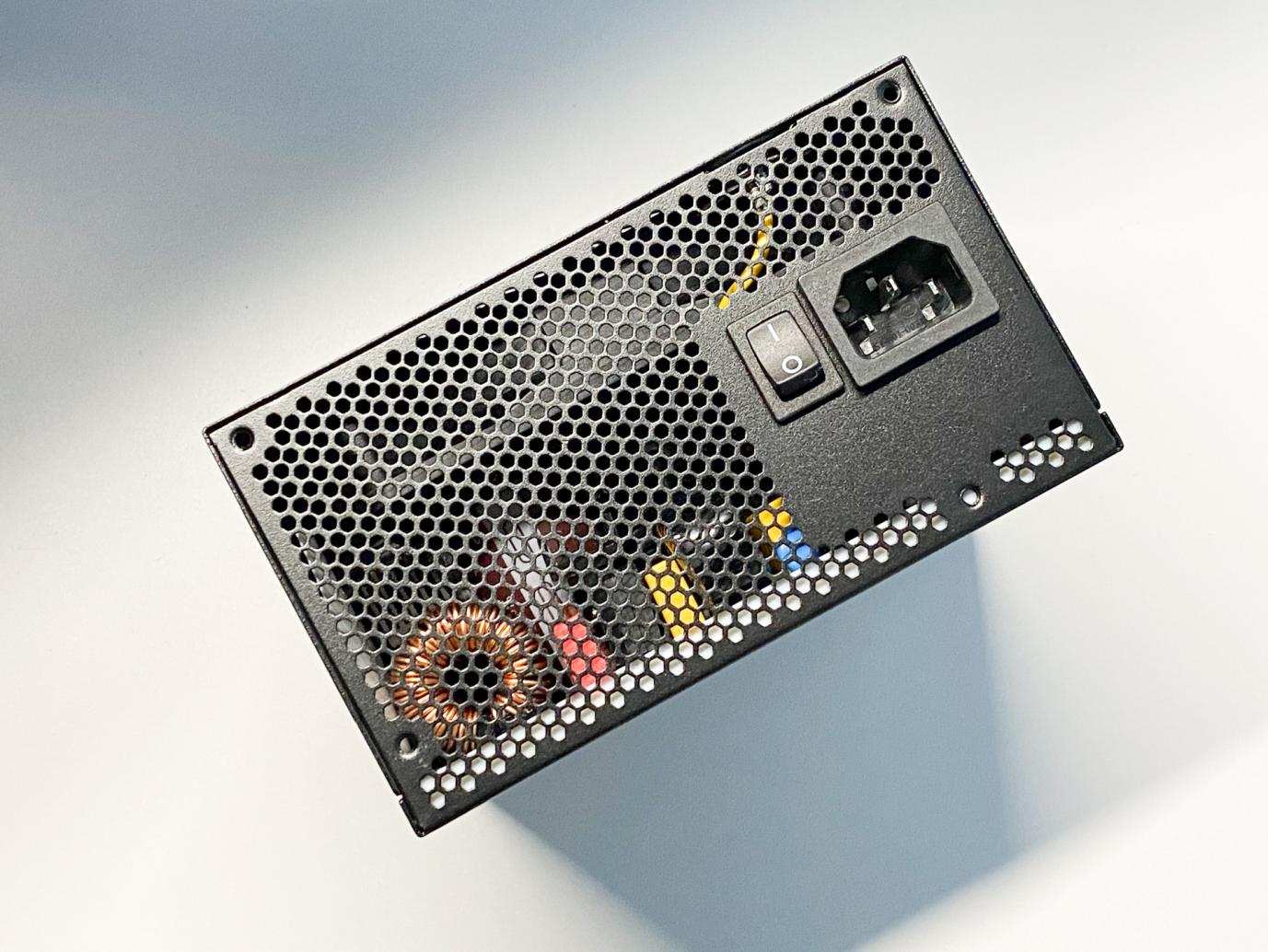

咱们就从通风孔里看看,这个几个看得到的,的确是日系的电容。

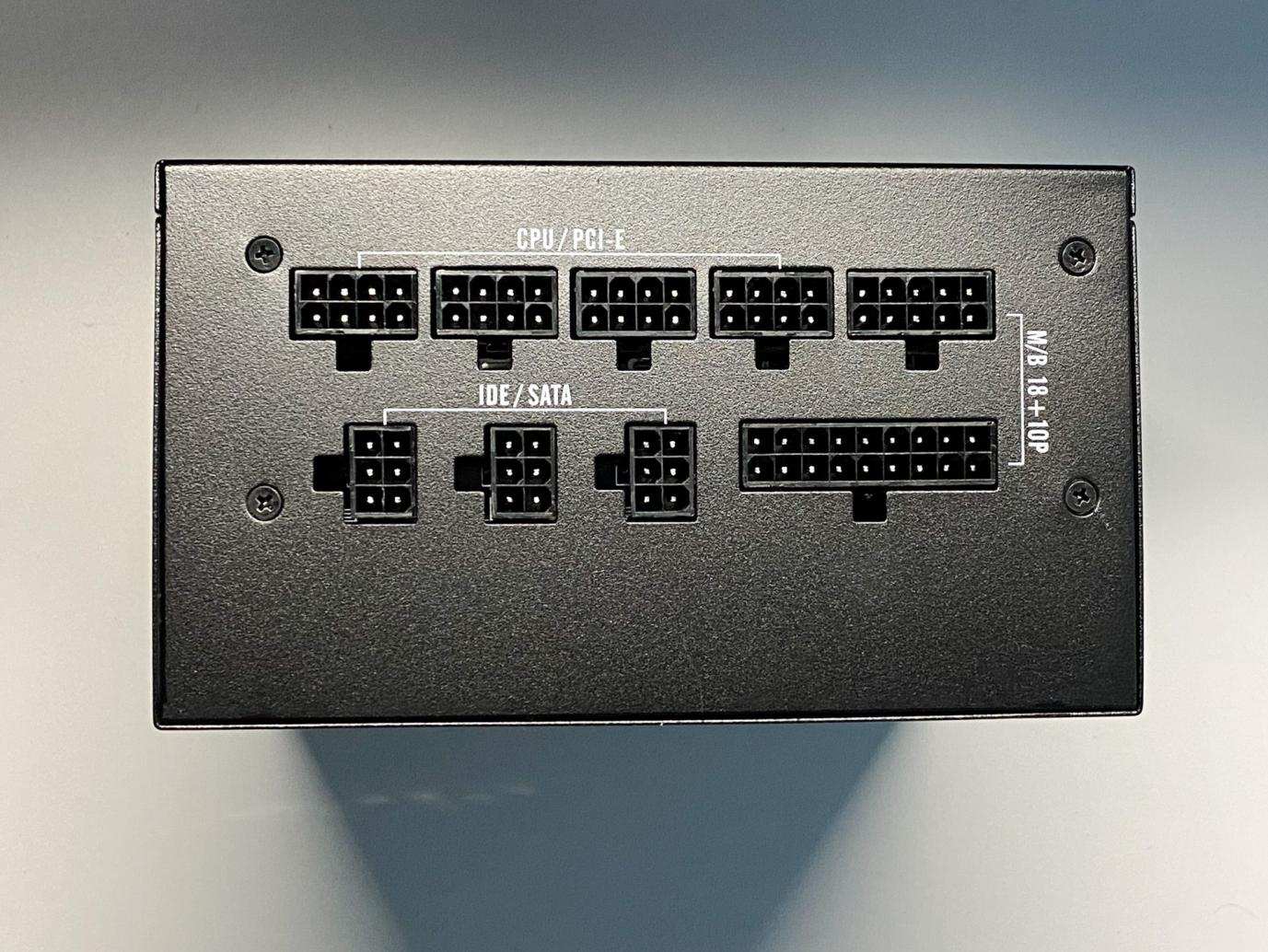

模组线接口排列,还是比较规整的,话说模组线也是厂商的坑,不同的还不一样,可不能随便插上就用啊,我那天就发现了一根离群掉队的模组线,都不知道是哪个电源的。

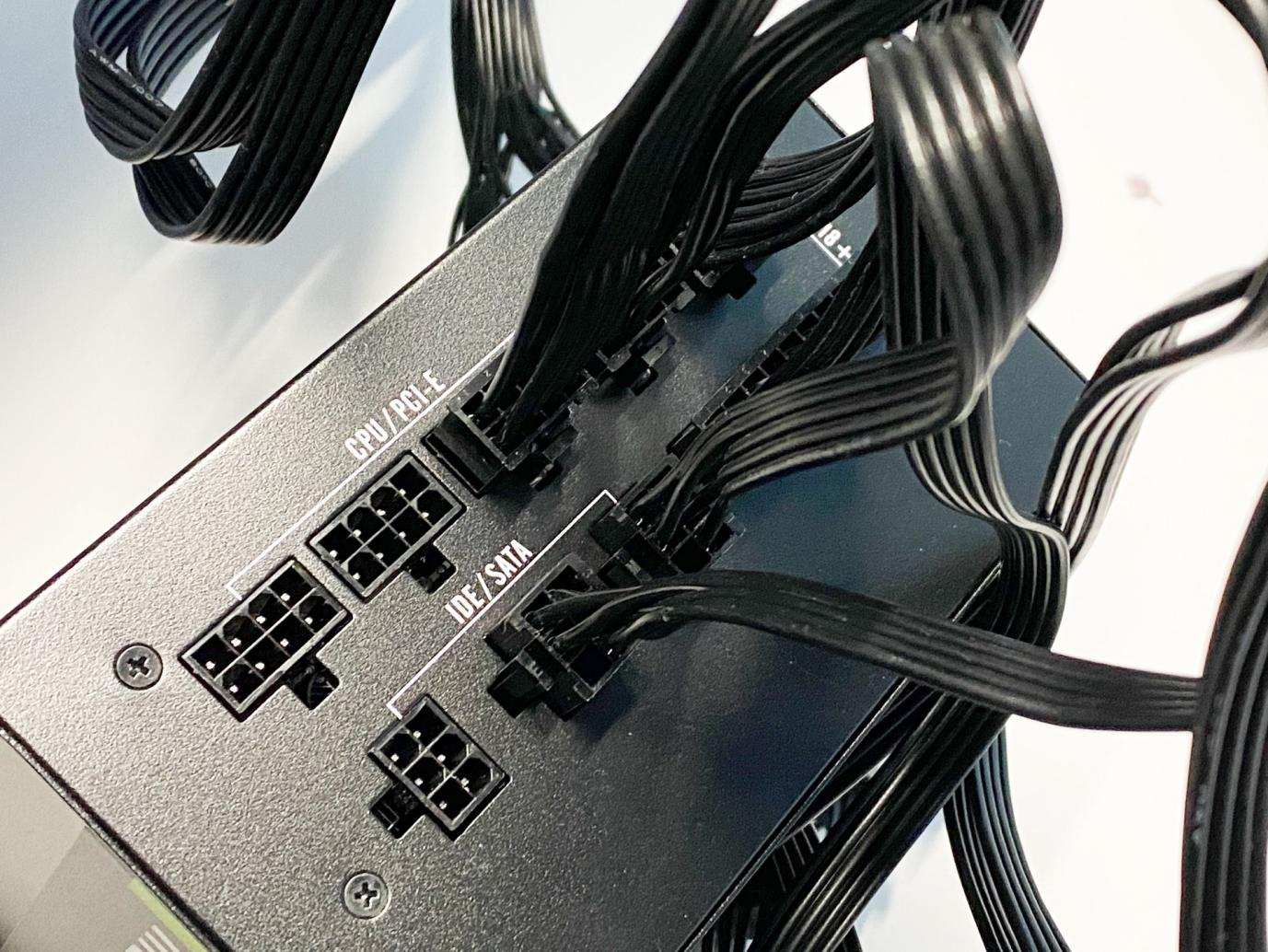

根据我的计划和配置,我并没有插满,还是空了点。

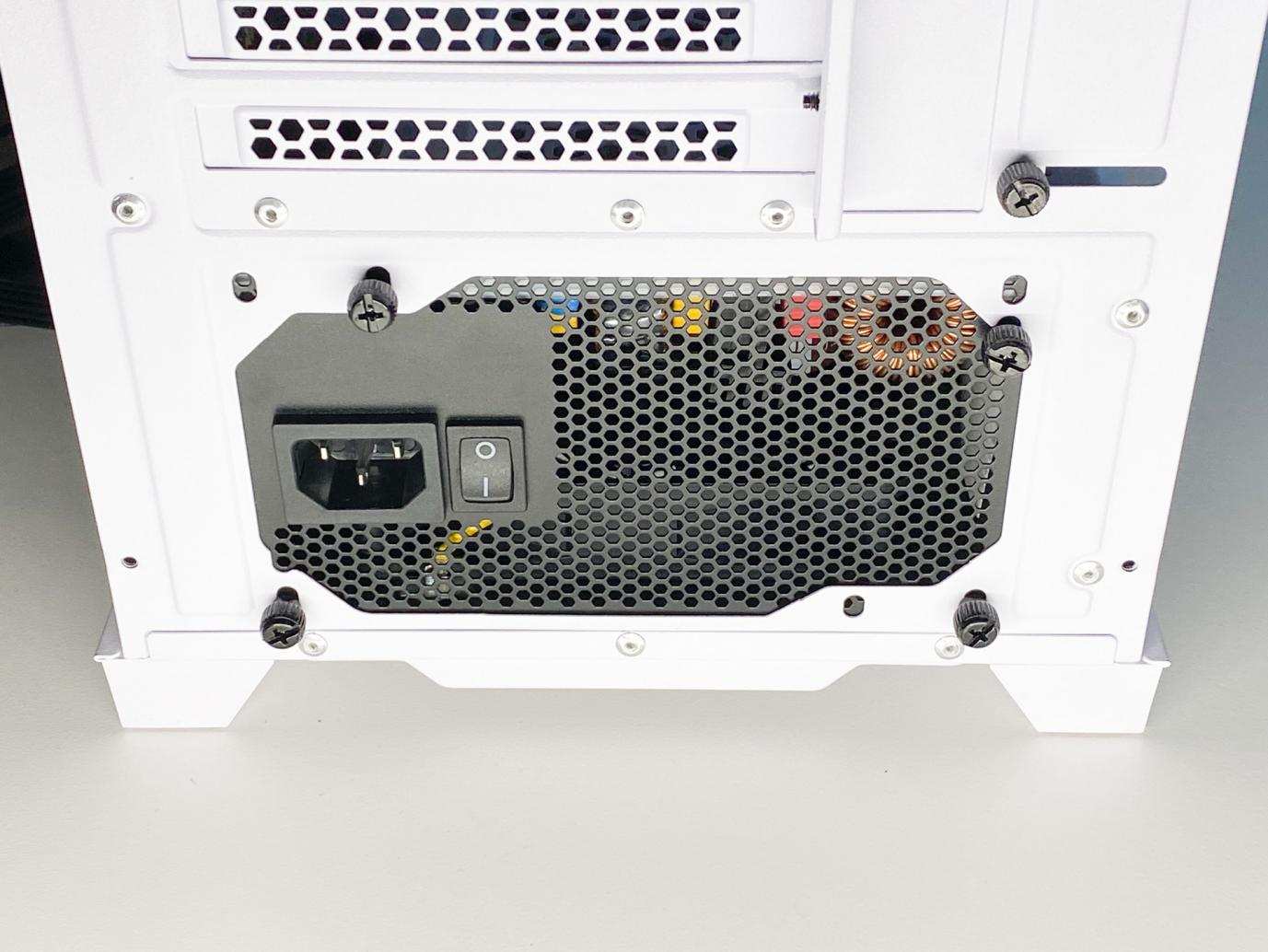

将电源固定好,这里的螺丝也可以手拧上去好了,下次拆的话也容易。FLUX机箱+NE电源是安钛克推出的1000元内的全民电竞机电组合,可以提供更好的搭配和更超值的价格。


电源装完,装2个SATA SSD硬盘,一个是光威的,一个是西数的。把硬盘用螺丝固定到挂架上面,然后挂在上面就可以了。

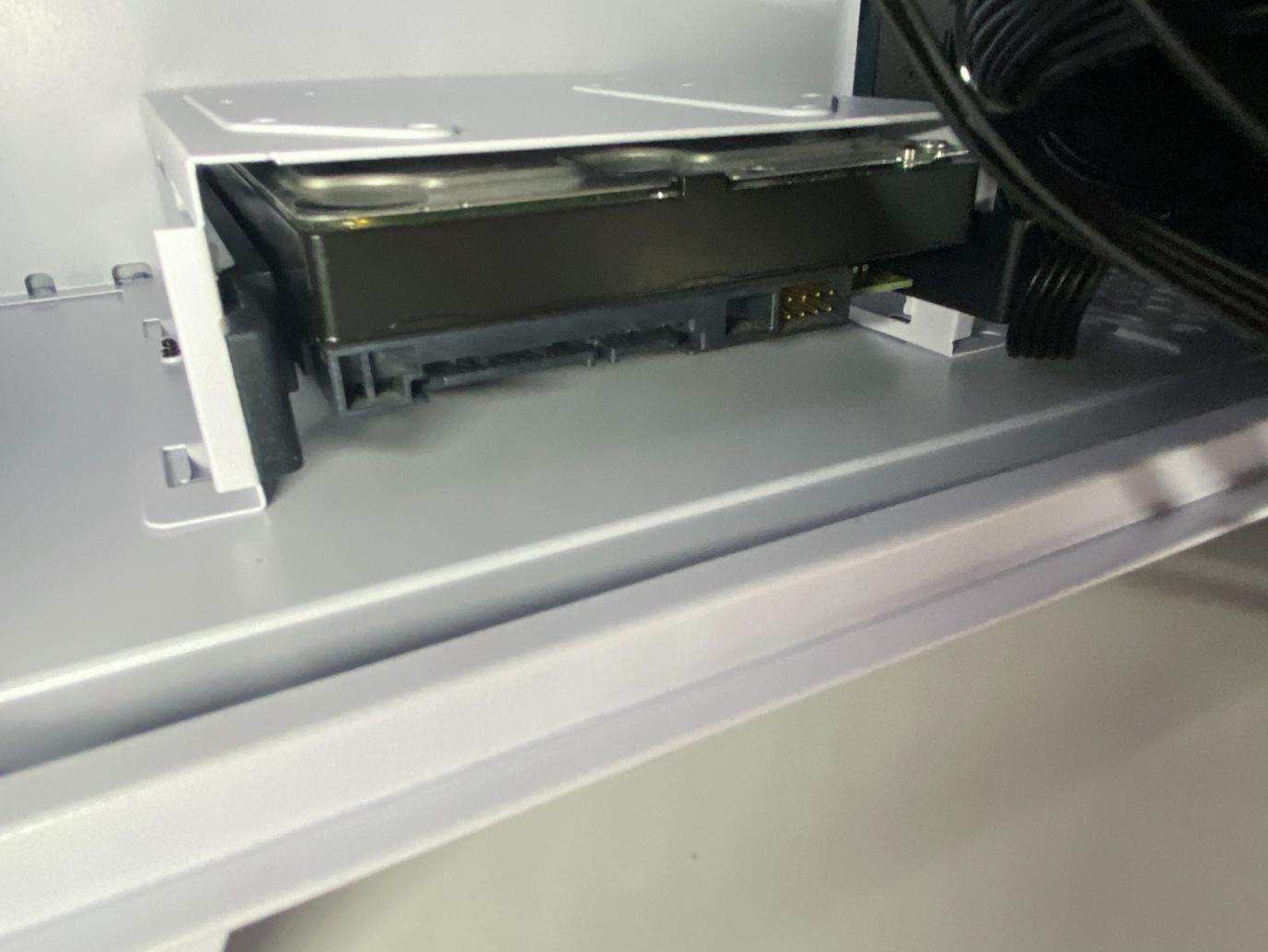

一个3.5英寸硬盘,这里下面的是带支架的,直接安装到支架上面就是了。

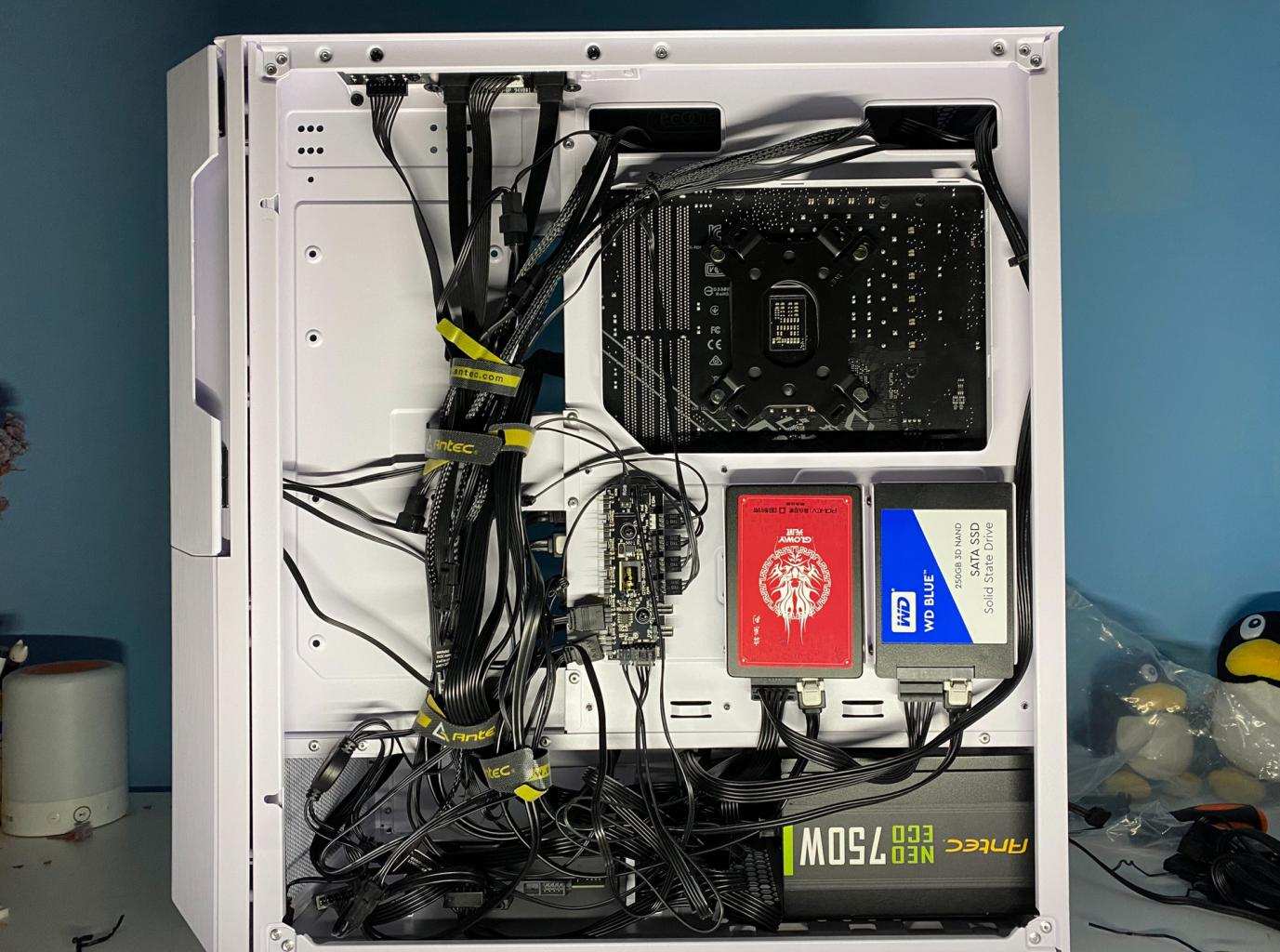

由于有个HUB已经布线好了,所以背部的接线就容易了很多,多余的线也可以随意的放在电池仓的空余位置中。


盖板盖上比我想象的要轻松很多,一般如果用5个风扇以上的话,我的侧盖板盖上通常会比较困难,安钛克的这个位置,一个是背板空间较厚,布线容易,另外一个就是背板较薄,更有弹性空间。
这里看到侧板下面的这个通风口,这里是作为进风位置的,可以给机箱提供额外的进风通道。


安装电池仓这个遇到了点困难,由于我的主板的USB 3.0位置在下面,所以,虽然风扇位置距离主板有一个穿线孔的距离,普通线没有问题,但是USB 3.0的线太硬了,又很粗,所以,就这样的,不太美观。
这个要先装然后装显卡,要不螺丝耍不开的。这个风扇就把风往上吹,而这个新风的来源,就是侧面侧板哪里过来的风,然后通过电源上部的空间,通过电源仓这里的栅栏,给显卡降温,这个通路设计的不错。


这里可以清晰的看的更清楚些,包括风道。前面板进风,后部出风。侧面板进风,通过电池仓上部然后吹显卡。顶部是出风散热,同时给CPU和内部空间散热。电源位置,自己底部进风然后从后部出风,形成FLUX独特的双风道设计。


电池仓的这个位置通常是封闭的,这里是镂空,可以看见电源的。

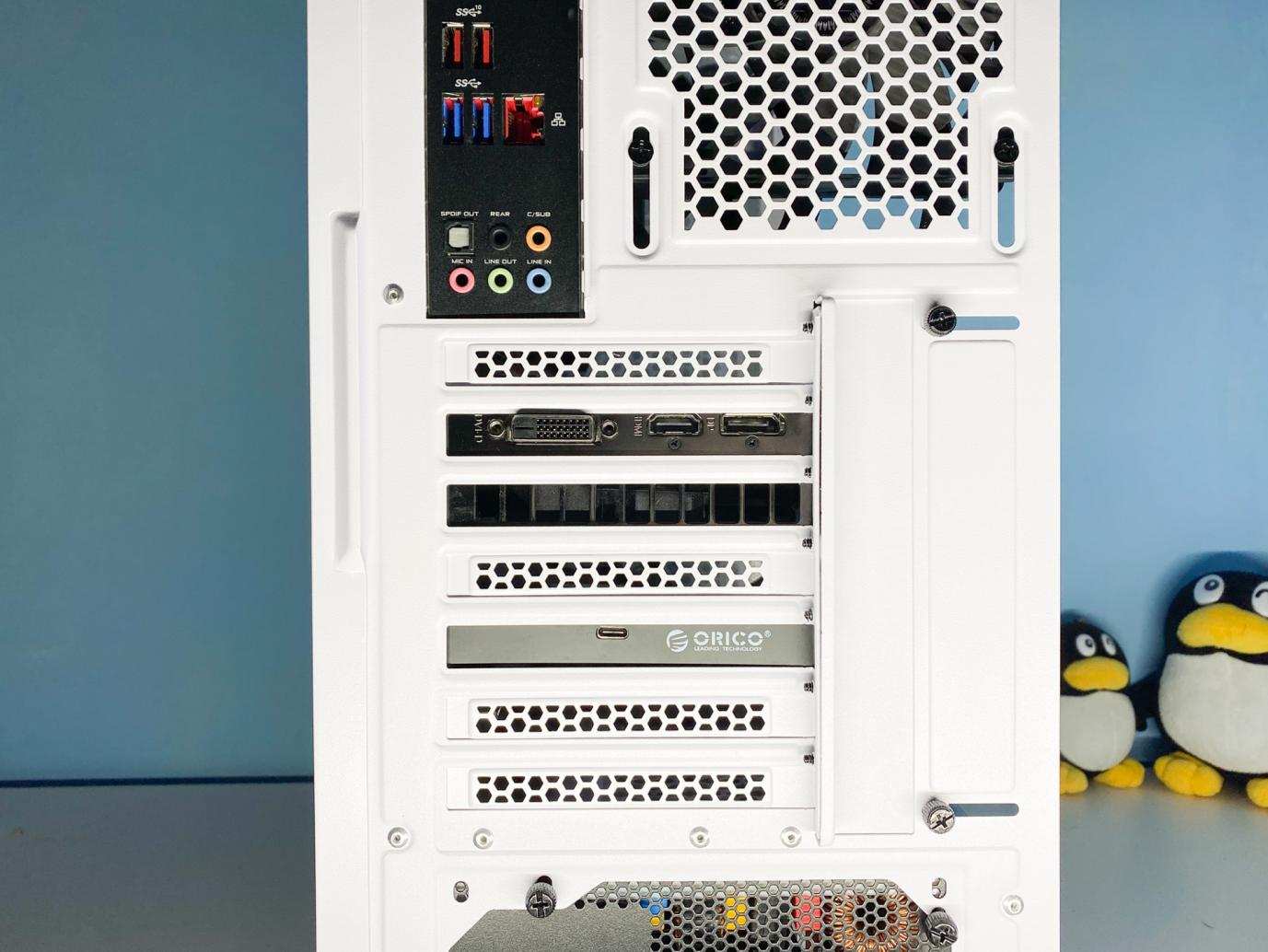

再来看看背面,这里是主板上的接口,以及一个后置风扇。


独立显卡以及一个PCI-E转接卡,给出USB 3.2 Gen 2x2接口。

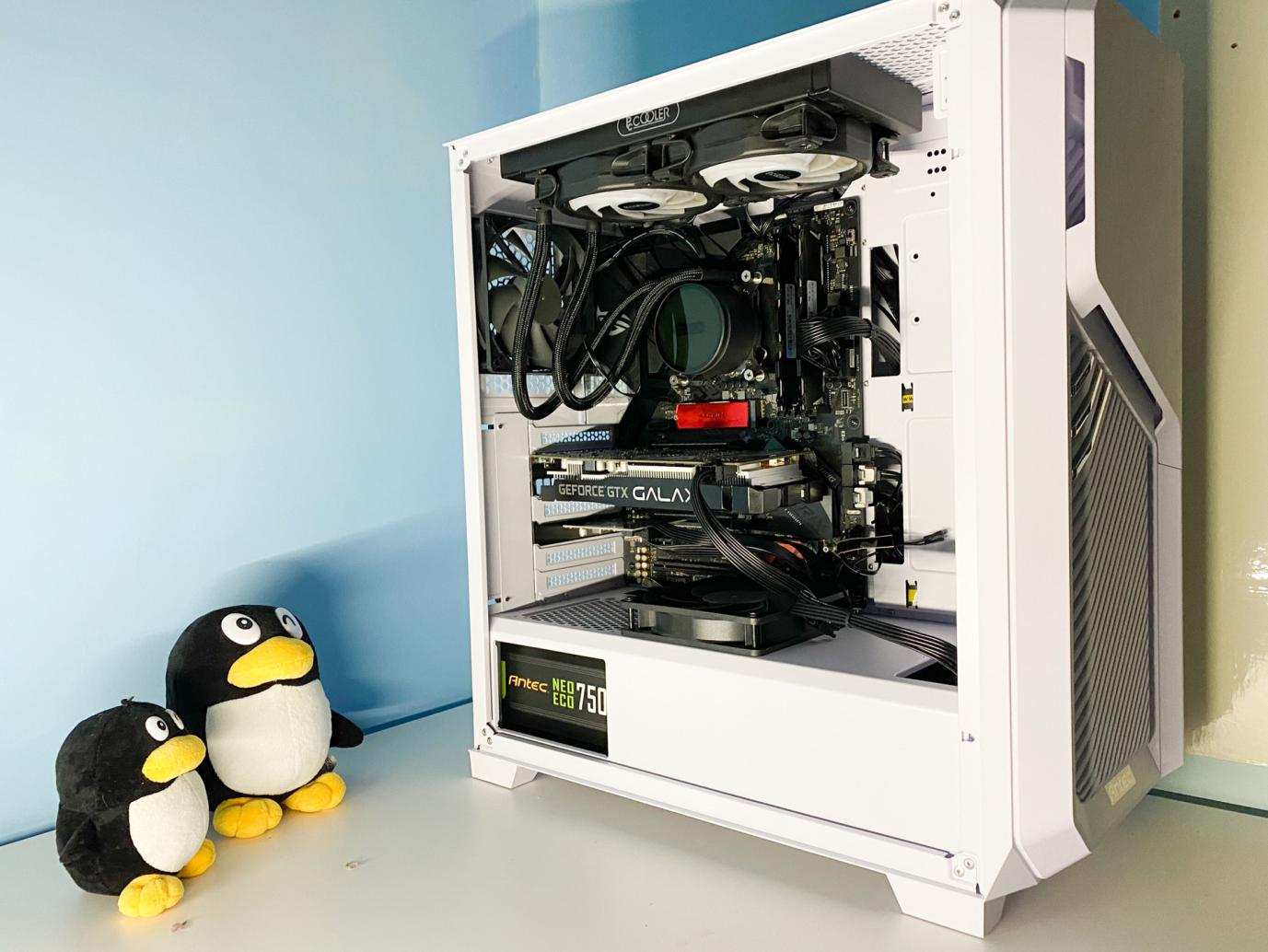

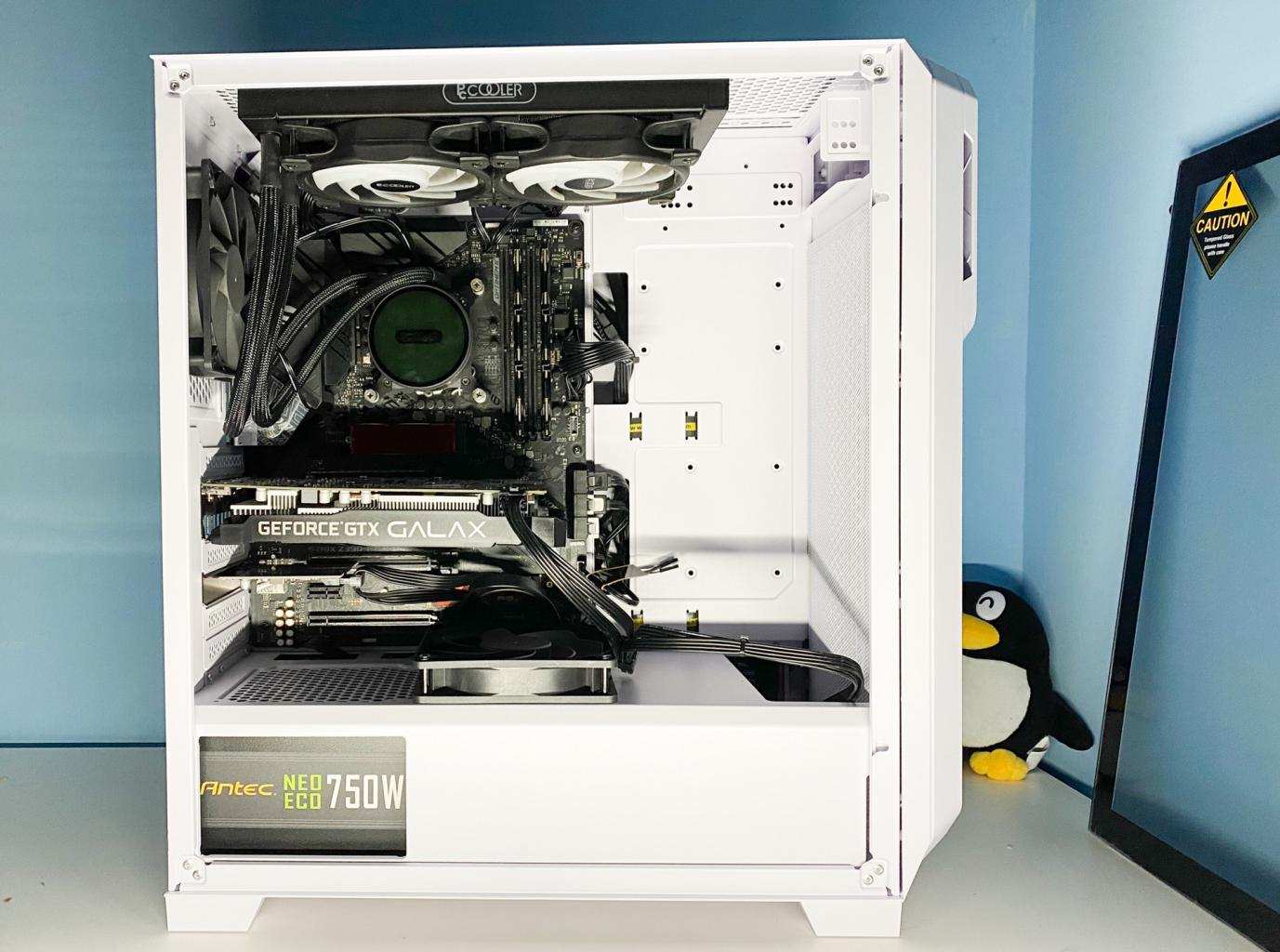

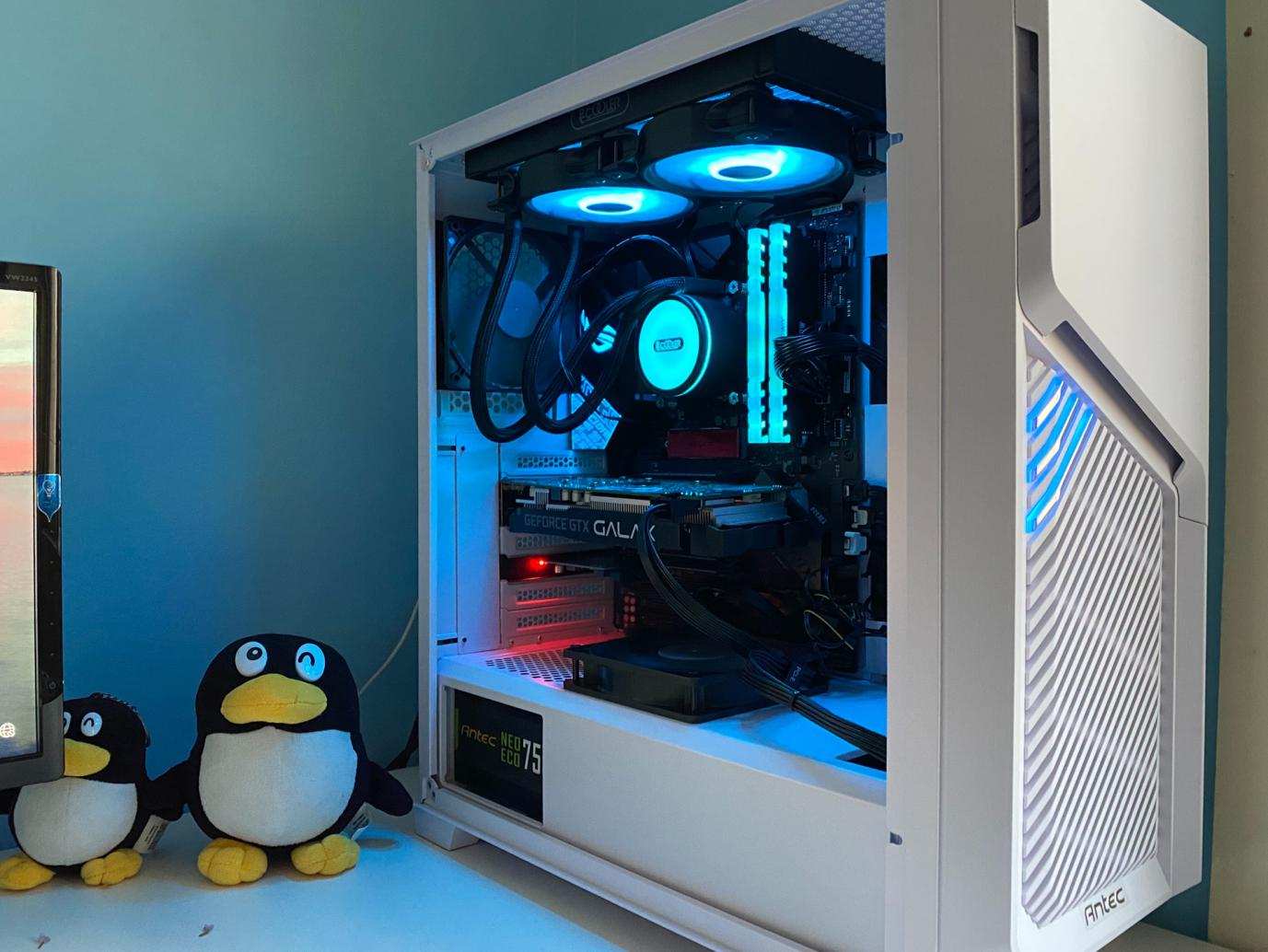

电脑安装的比我预计的要快些,装好的样子,是不是有些小清新,美美哒的。


直接开机一次点亮,还是挺漂亮的吧,不容易。之前某次我说一次点亮有什么稀奇的,然后马上我就遭遇了一次开机不亮,看来还是要低调些,低调。

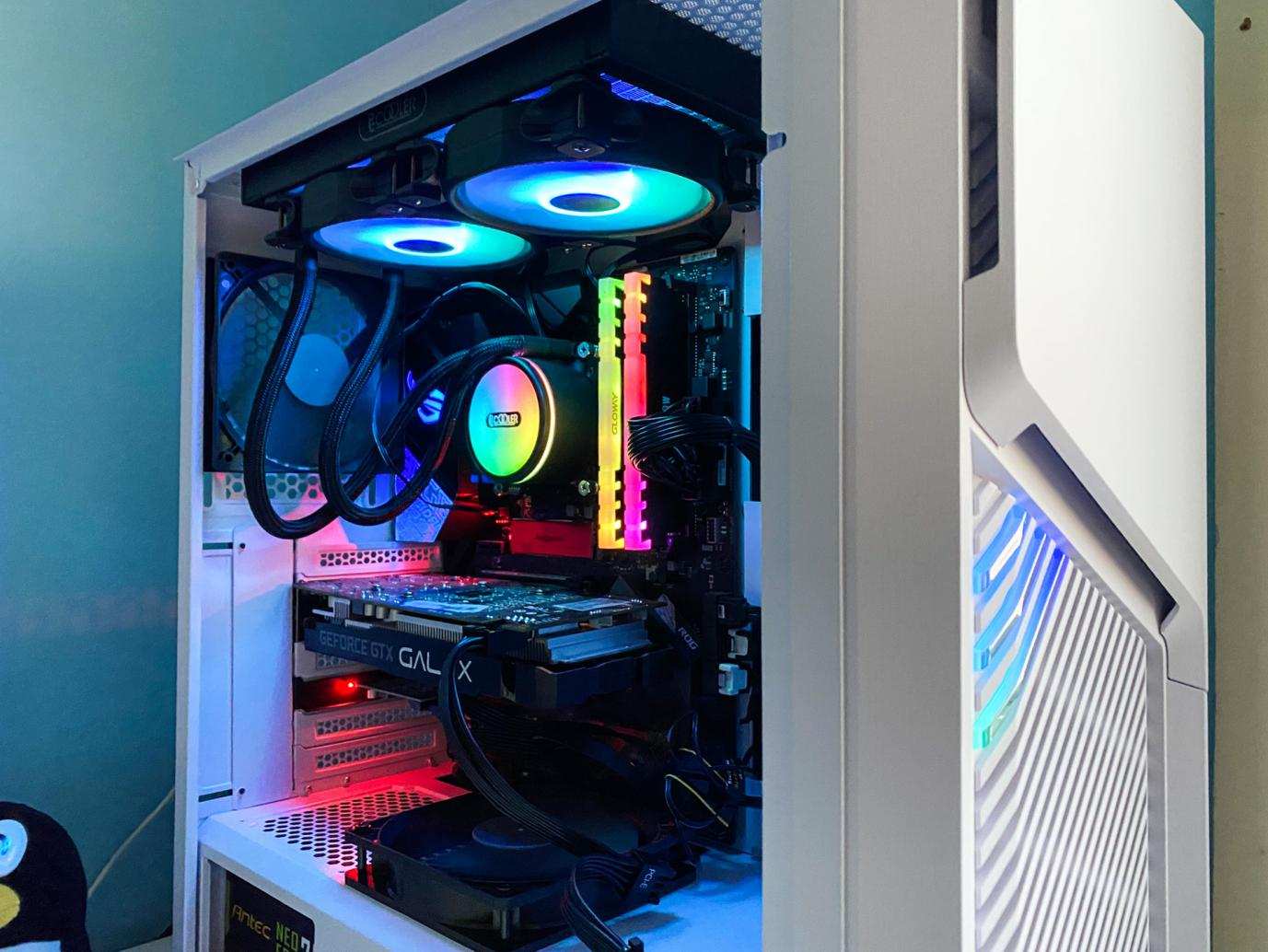

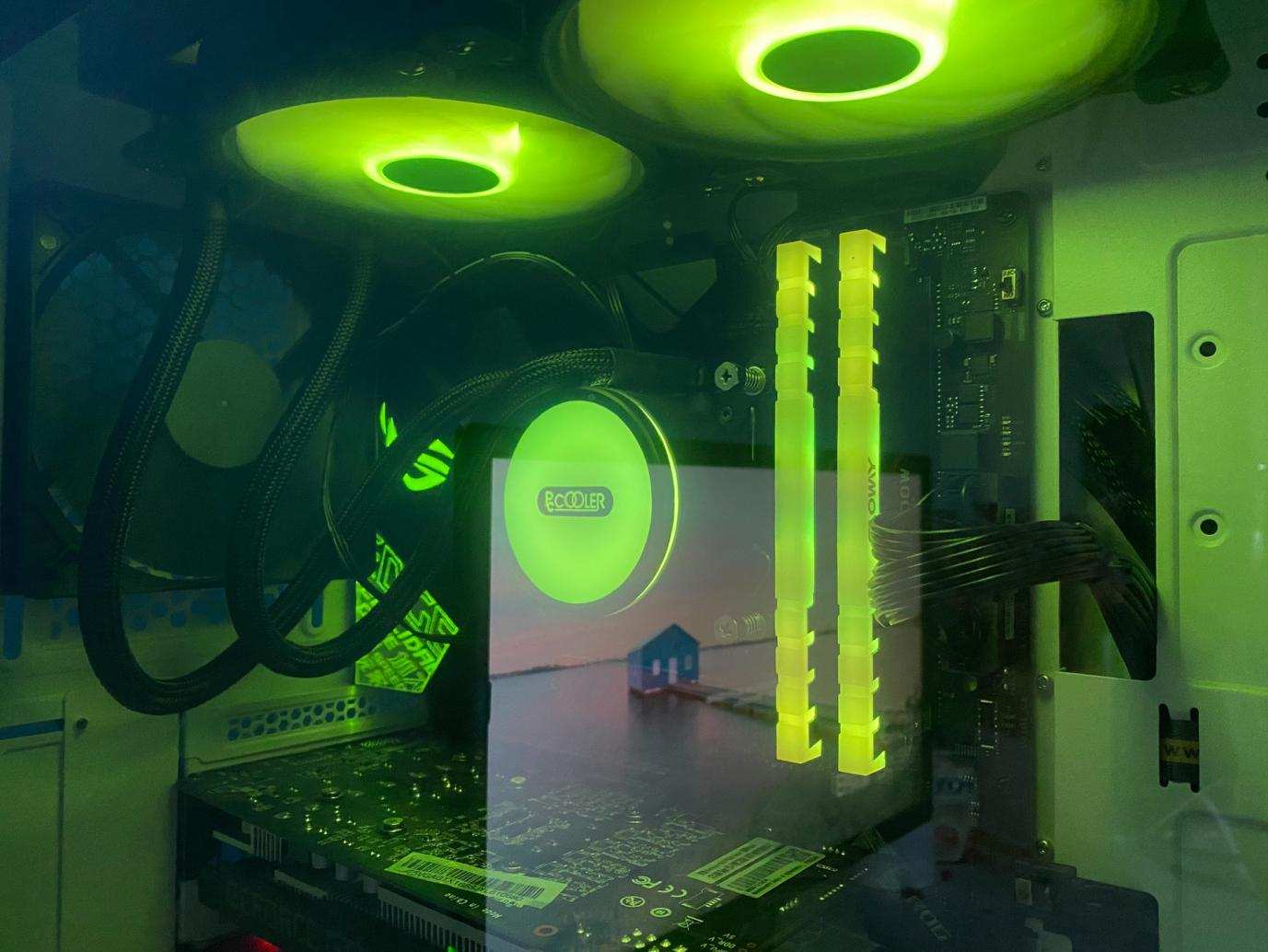

2个RGB风扇,一个冷头RGB,加上前面板的三根RGB灯光装饰,虽然是由于白色的机箱,让灯光反射下的机箱,显得不是那么冷漠,还是挺亮堂的,但看了看,发觉好像少了点什么,想了想,于是换了个配件。

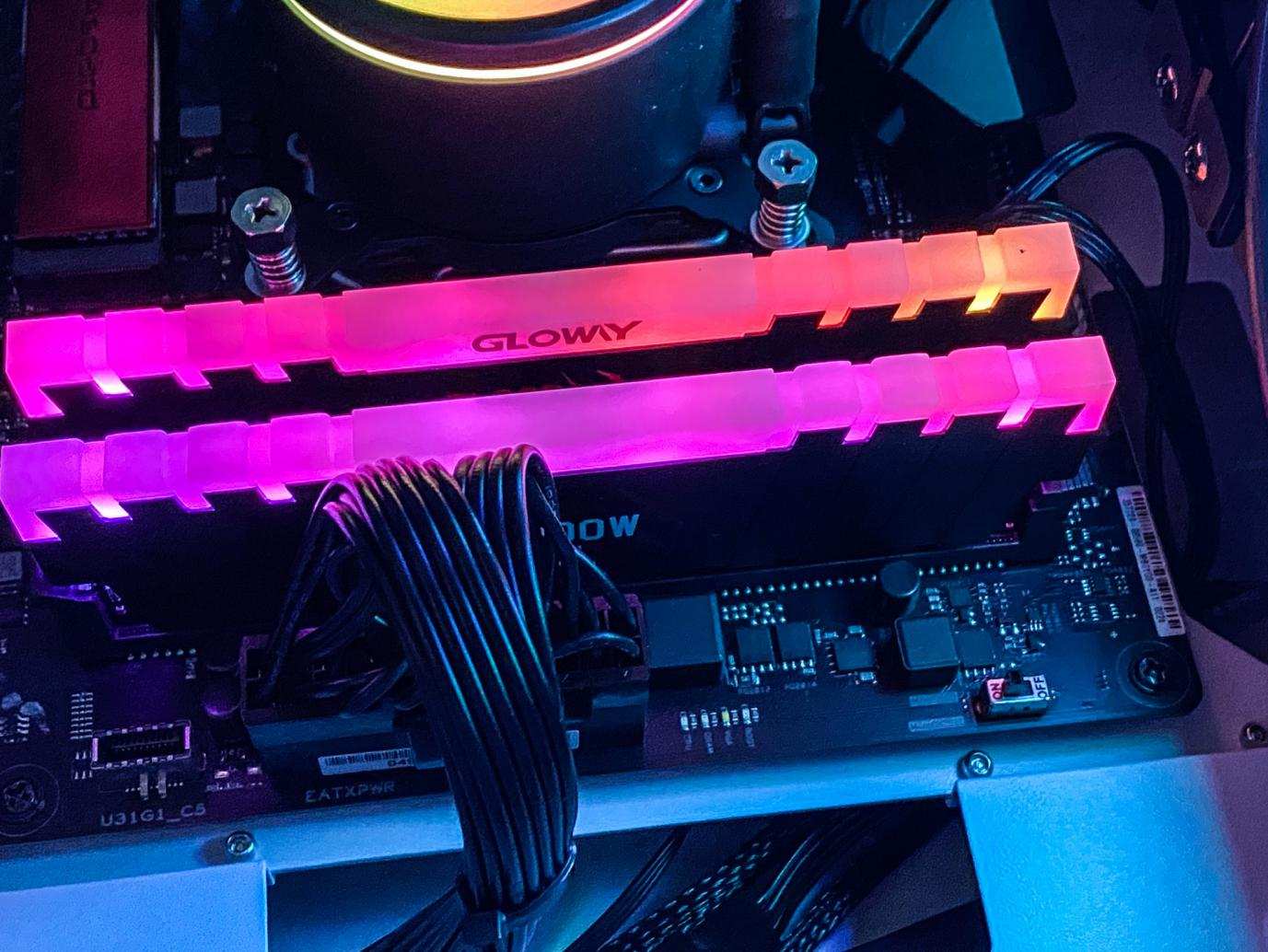

特意选的这张图,这样大家一下子就看出增加了什么了,是内存光条。这样,机箱内整体的色彩就好了很多,机箱内的环境就亮堂起来了。


内存条是光威的血影,高频3600MHz,支持XMP,可以轻松超频到4000MHz,三星颗粒。


看着这种RGB灯效,看来不是必须搞得富丽堂皇,到处流光溢彩,用这种内外白色的机箱,加上必要的关键位置的色彩,这样也有小家碧玉的感觉。


通过电脑上的RGB控制软件,可以让所有RGB灯效保持一致,或者定义自己特制的灯效。

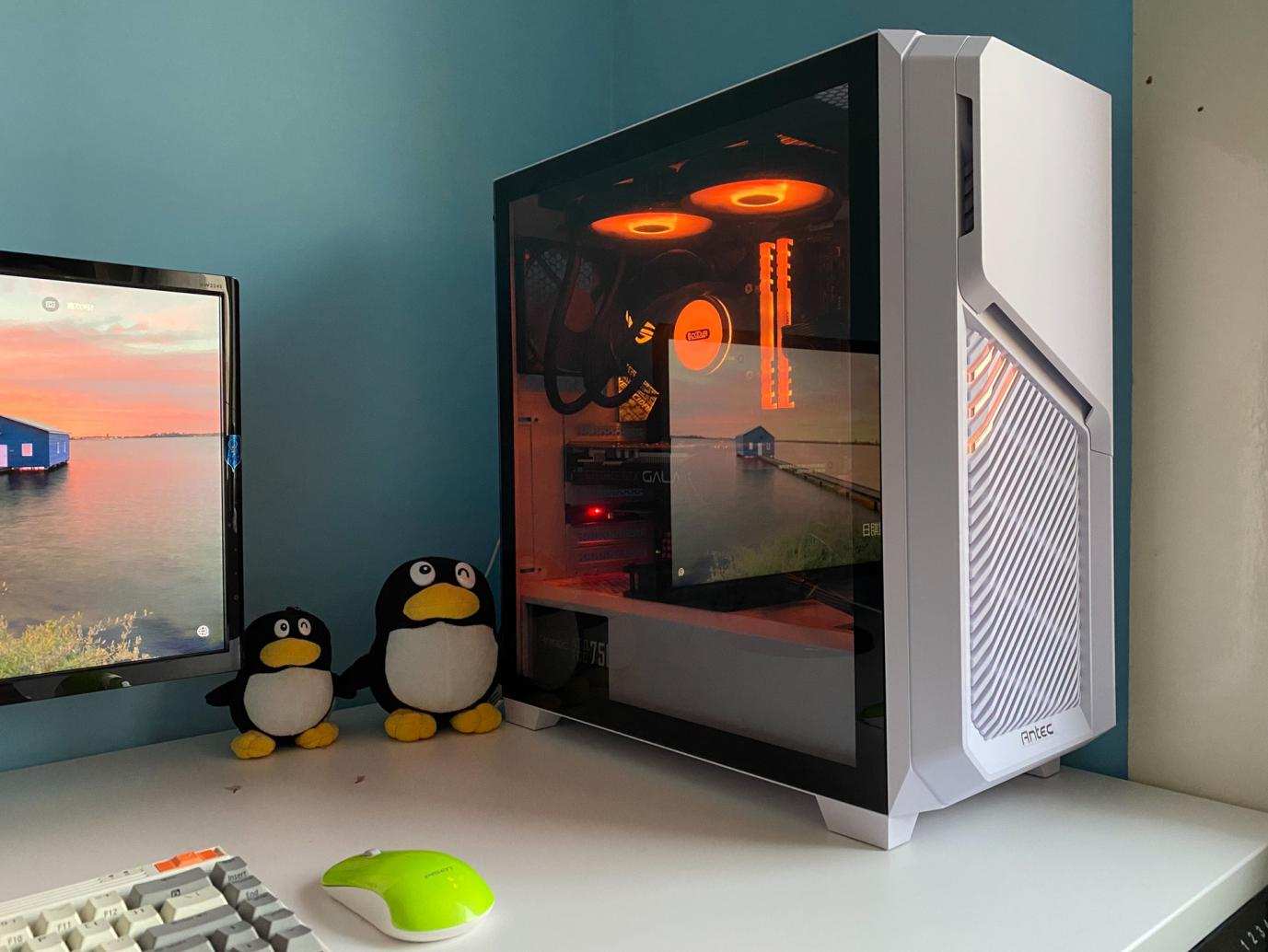

即使是盖上了玻璃侧板,一样的晶莹透亮,加上反射的显示器的侧影,别有感觉。

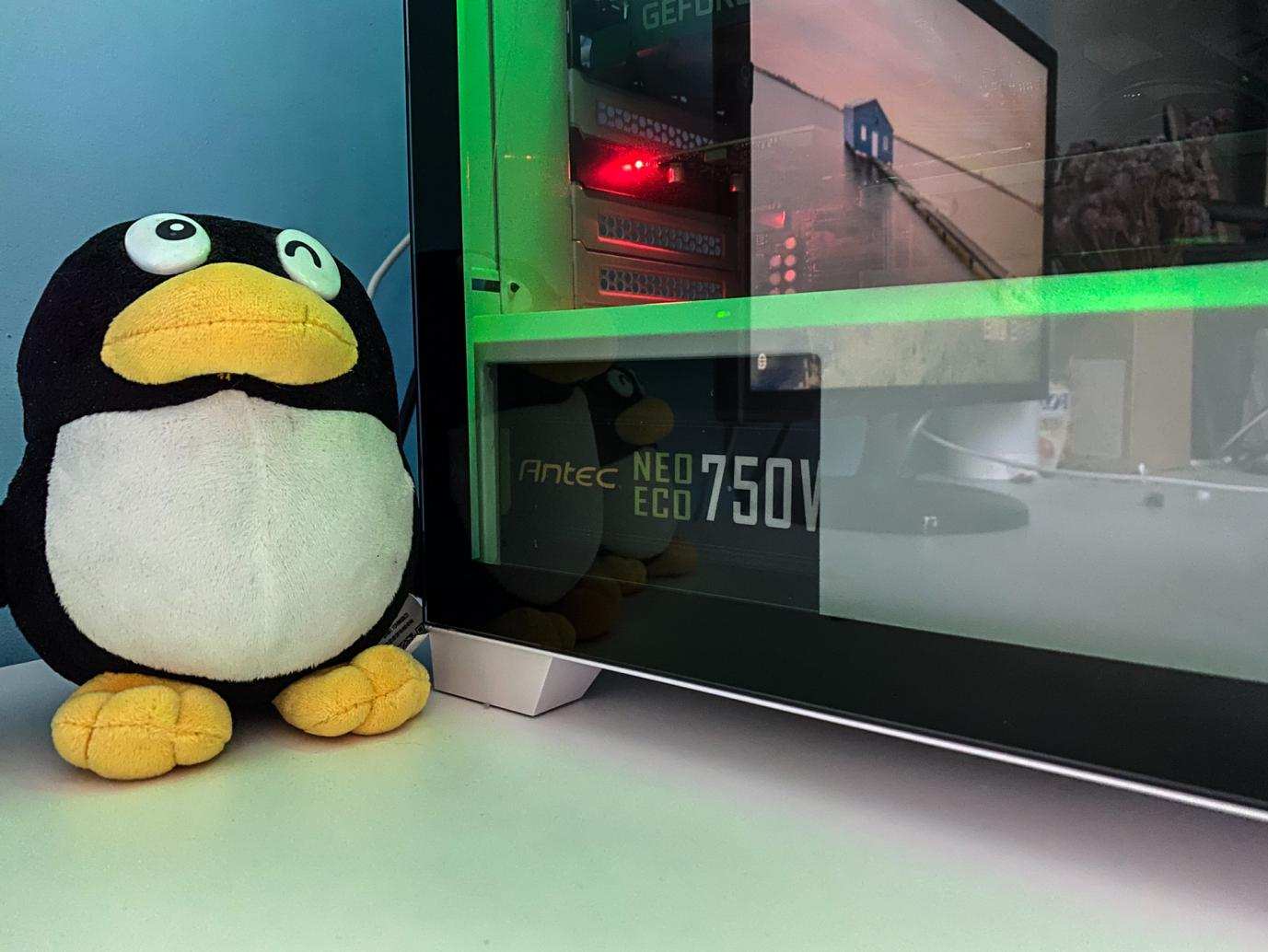

电源这里的标识依旧很清晰。


整体的视觉效果,机箱内部的色彩并没有太多的影响,而增加了玻璃的反射,更有乐趣。

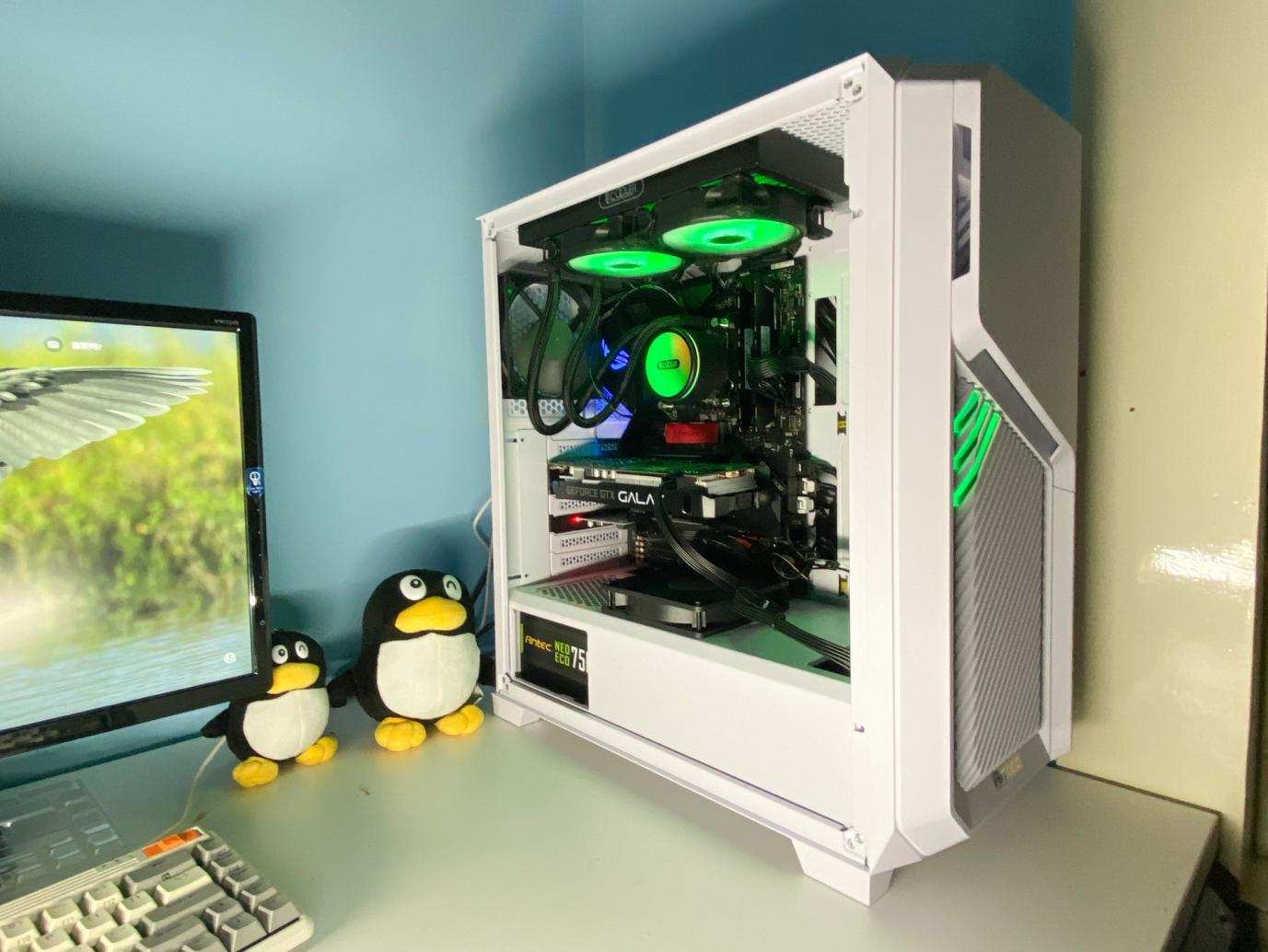

这里的显示器是21.5英寸的,同机箱在一起,并没有显得很小,还是很协调的。桌子是140x70cm的,摆放了这款安钛克Flux DP502后,整体的效果还是不错的。


即使从正面看,同周边的环境也是比较协调的。

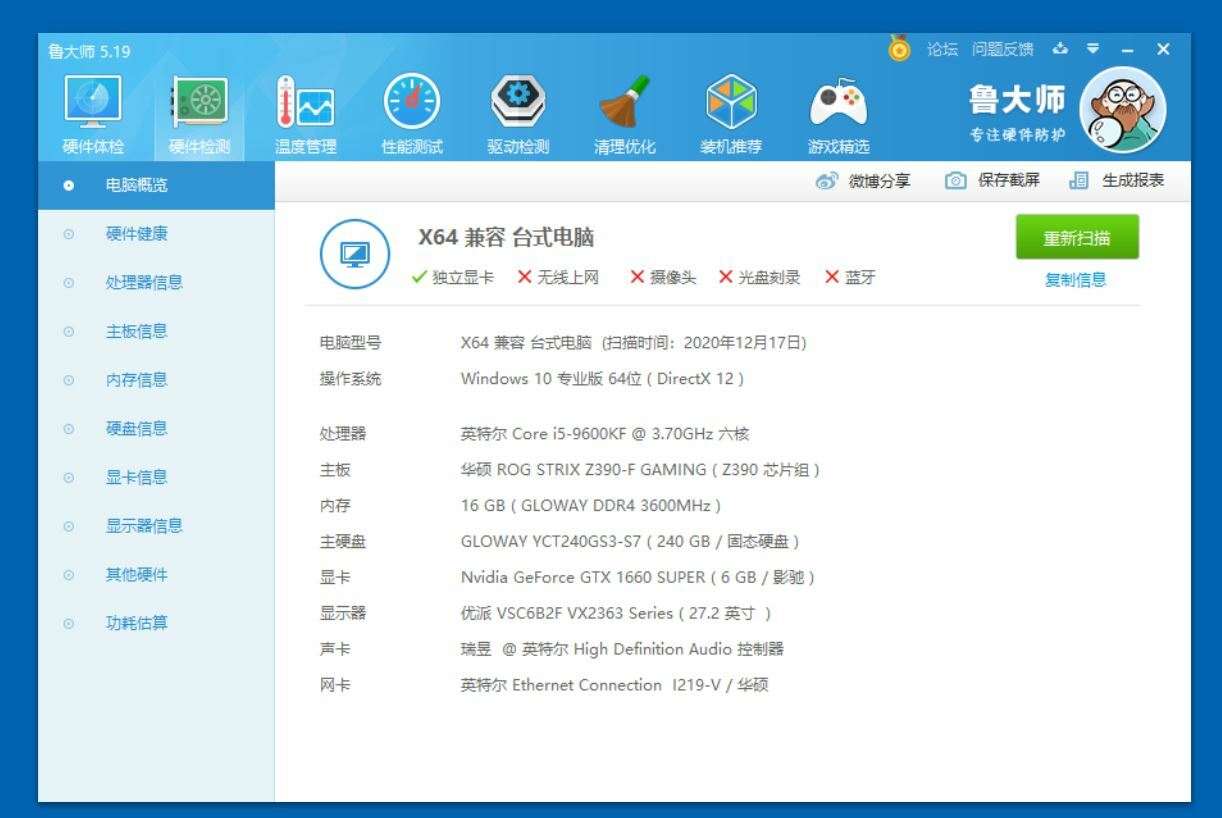

那么通风的效果如何呢?来测试一下,来看看本机的配置。i5 9600KF,光威DDR4 3600超频游戏内存血影,显卡是影驰的GTX1660 Super。


首先用OCCT看下日常工作时的温度。

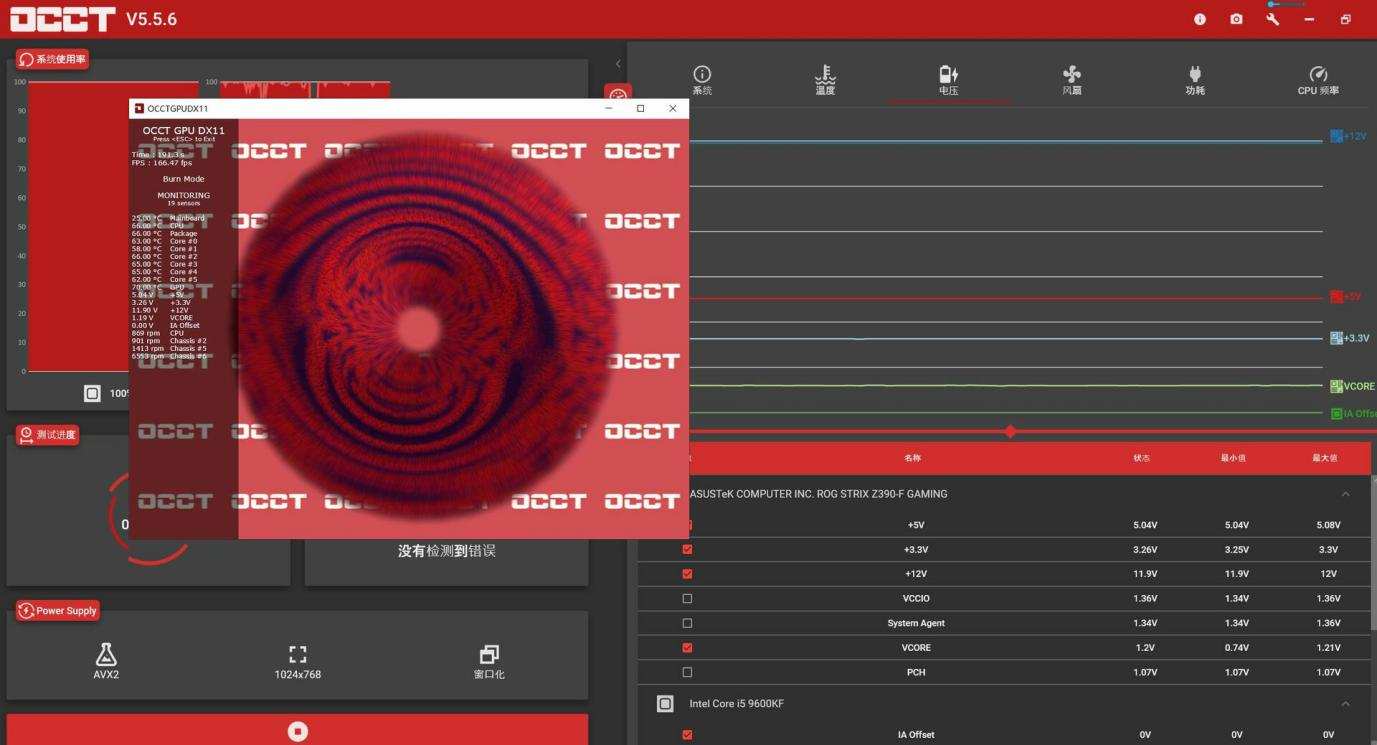

平时的温度无论是CPU还是显卡都在30-40摄氏度之间,那么我们运行拷机模式,选择OCCT的POWER 模式,就是将CPU和GPU的效能都放大到最大使用。


运行POWER模式后,CPU和GPU的使用率都飙升到100%,然后温度开始上升,最后CPU温度在65度左右,而GPU温度则接近了70度。
之前测试的时候,这个温度都是接近80度,虽然说现在室温下降了些,但总体来看,还是比之前控制的更好一些。

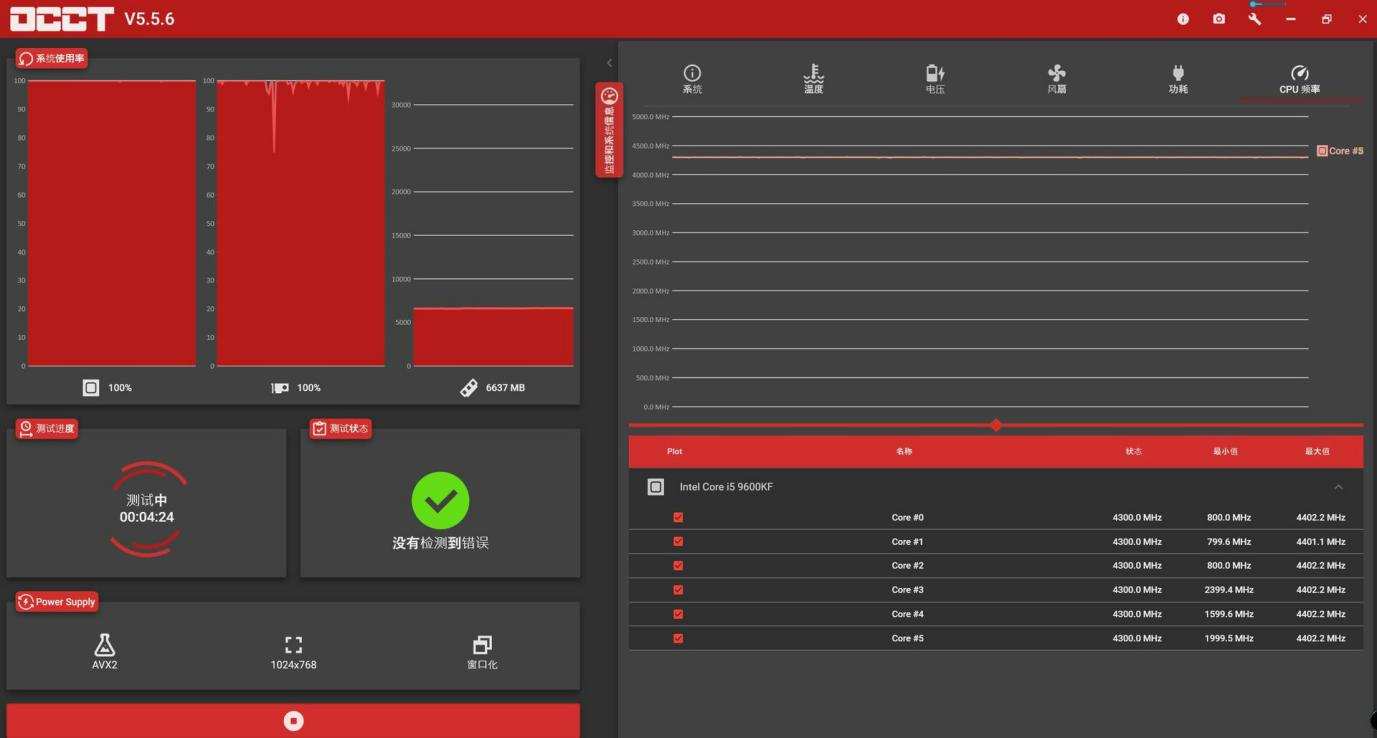

来看CPU的频率都在4300MHz,没有丝毫的降频。


看看各种电压值,都非常的稳定,在这种极限控制下表现很好,安钛克的这款电源的表现还是不错的。
坦白说之前对于安钛克Flux DP502的期待并不是很高,大概也是源于其自带5把风扇却只有399元的平民售价。不过用了之后却是超出了预期。首先是前面没有提到的,就是它的做工并没有缩水,这点是图片上无法展示的。
其次就是它的风道设计,Flux的这种风道设计概念呢,实物装了之后会有更深的了解,特别是这个侧面进风的经由电源仓上部进风给显卡新风的设计,避免了热量聚集在显卡附近,从而姮好的利于机箱内风道的形成,从前面和底部进风,从后部和上部排风,有利于降温。
内外白色的设计,让桌面更加的鲜亮,不用依靠大量的RGB,只需几个关键点位的光污染,就可以把机箱内外装点的清晰亮堂了。
自带支持RGB和风扇控制的HUB,背部硬盘位的几种设置,相对比较合理,这样走线也比较容易。
不足的地方,电源仓上面的2个风扇位置,同主板最下面一排接线,虽然表面上没有冲突,但实际使用遇到类似USB 3.0接线这种大的接线头,会产生冲突。同时电池仓略微矮了点,装进电源后顶部剩余空间太小了。
机箱前面的面板有光驱位是不错的,但是后面预留的位置同顶部风扇位置有冲突,装了光驱360水冷就无法安装了,就是240水冷,看着总觉得有点悬(找了2圈我的光驱不知道塞到哪里去了,没找到)。
侧透玻璃是传统的后抽式的方式,虽然也很容易,但是感觉那种拉门的更酷。
电源的表现还是很棒的,没有什么特别的,曲线也很平稳,还是很物有所值的。
